繪制一個紅五星的詳細圖文教程
一、曲線工具欄，多邊形
1、五角星有五個點，因此設定5邊
2、外接圓方式
3、設定半徑與角度
4、絕對0點位置繪制五邊型
二、曲線工具欄，直線命令，在中心位置繪制一條垂直線，高度為10，起點選擇基準點，沿zc方向，點擊后，選擇錐形控件輸入10

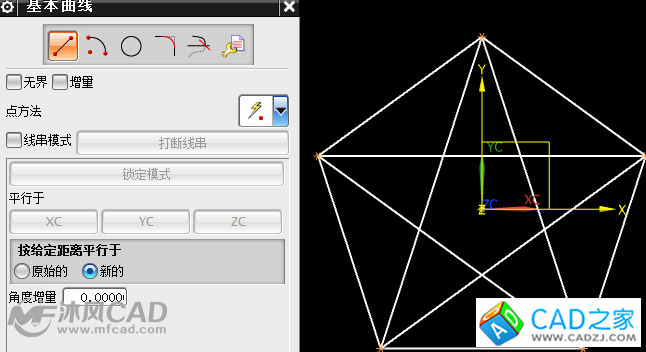

三、基本曲線直線命令連接五邊形各個端點，去掉線傳模式

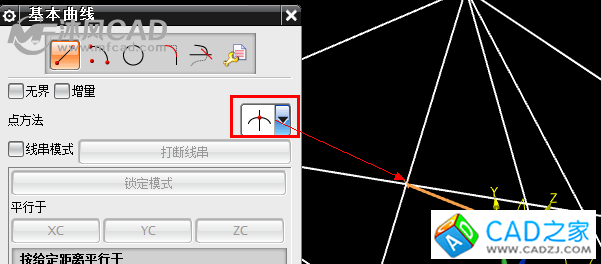

捕捉之心直線端點，和交點，選擇交點時，先切換到交點狀態，再直接選擇兩條線即可捕捉到交點；再捕捉中心直線端點與五邊形一個端點

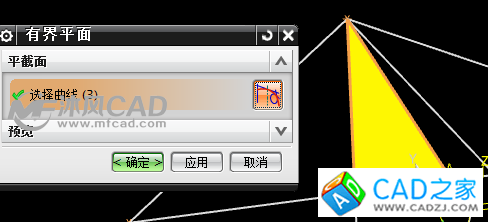

四、有界平面，由于底部直線為一整條直線，需要在過濾器旁邊勾選，到相交處截止選項，這樣軟件就會到直線相交地方截止
五、更改過濾器為片體，選擇此片體，對象顯示里，更改顏色為紅色

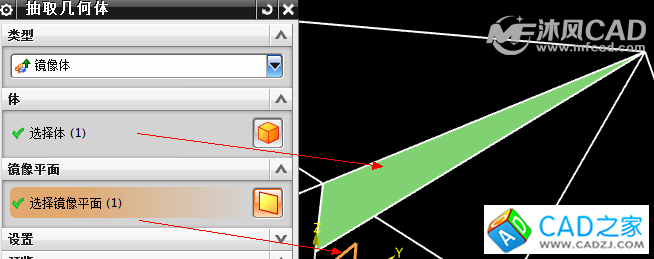

六、抽取幾何體，鏡像此片體，也可以用變換來完成

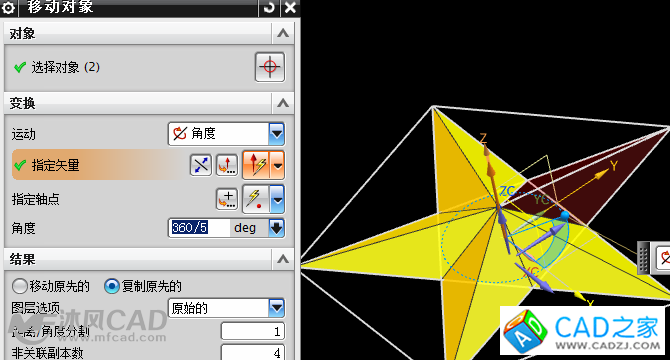

七、移動對象，將上面2個片體，復制4份

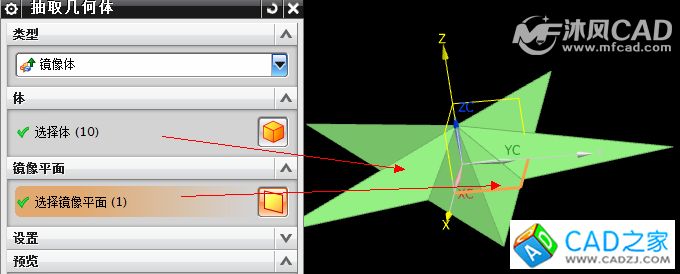

八、再次抽取幾何體中的鏡像體，完成對稱五角星

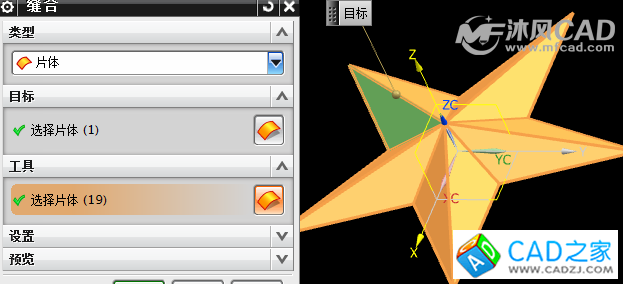

九、縫合，把所有片體縫合成一個實體
