模具定位環是方便注塑車間上下模具師付對注塑機咀而用，通過其可以使模具與注塑機唧咀快速地對照；本畫圖教程使用到的指令有：拉伸、拔模、倒角等；下圖箭頭所示為要設置的零件；
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F4296249-0.jpg)

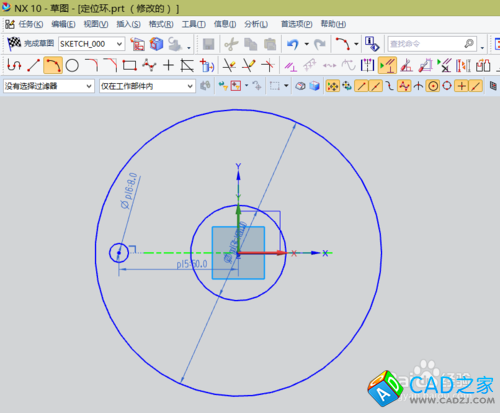

先繪制定位環的草圖尺寸，其標準直徑為100、120；
-
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F4291341-1.jpg)
-

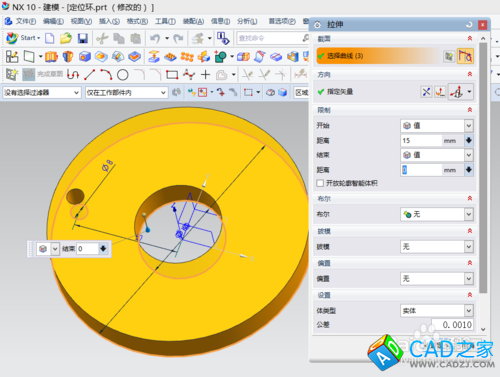

選中草圖，使用拉伸命令，把其創建成實體；
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F4293U9-2.jpg)
-

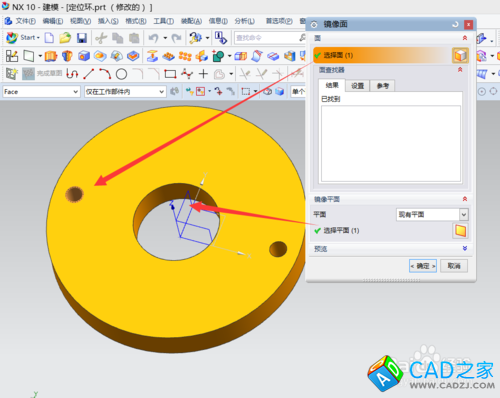

使用鏡像面命令，在另一側也創建一個螺絲孔；
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F4291H2-3.jpg)
-
使用拉伸切剪功能，創建螺絲的沉頭孔；
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F4295049-4.jpg)
-

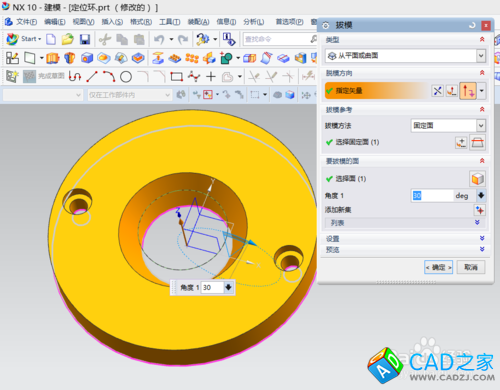

使用拔模角度，創建中間的法蘭位置；
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F42a0T-5.jpg)
-

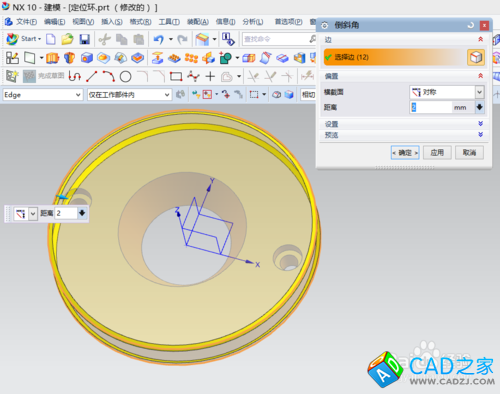

為便于安裝，使用倒斜角命令為其增加倒角；
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F42952L-6.jpg)
-

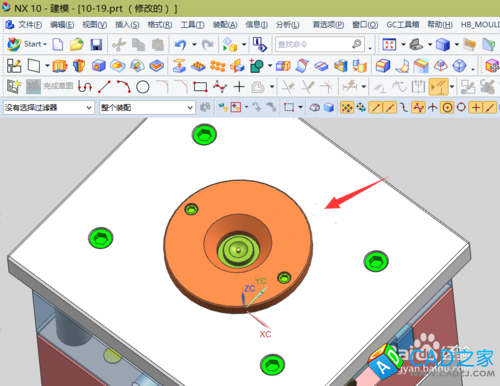

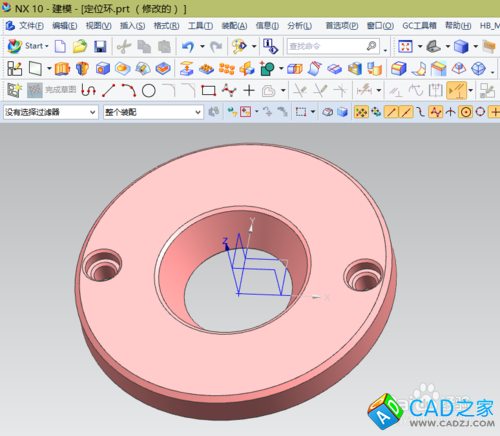

通過應用編輯對象顯示，可以改變其顯示顏色，最終得到的效果如下圖；圖1為剛設計的圖形，圖2為裝載到模具上的實物，
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F4295W3-7.jpg)
![UG10.0教程：[24]模具定位環設計技巧](/uploads/allimg/150304/0F42aF6-8.jpg)
