在用UG繪制圖形時，把需要設計的零件圖紙顯示在繪圖窗口中，非常方便設計師在繪圖時查看圖紙上的數據，本節UG教程講解：把圖紙顯示在UG窗口中的技巧，歡迎學習；下圖為顯示在UG窗口中的展示圖；
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3054J7-0.jpg)
-

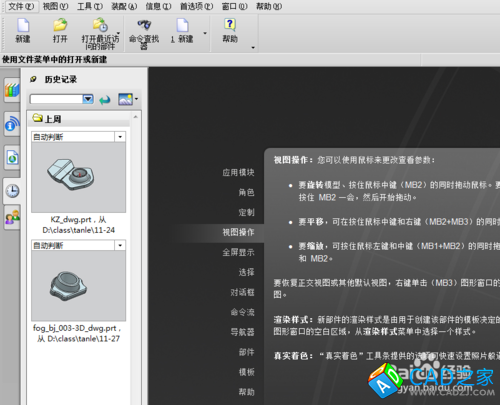

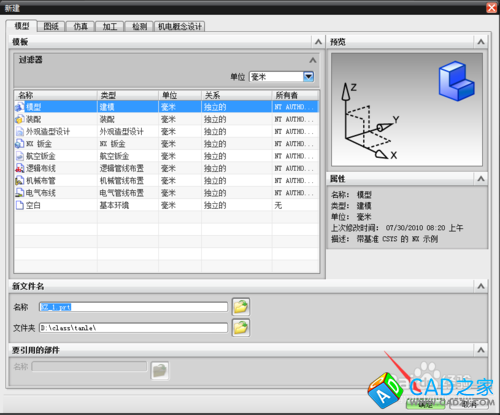

打開UG軟件，并執行新建，創建一個建模模型圖檔，其名稱設計者自定；
-
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3054514-1.jpg)
-
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3053341-2.jpg)
-

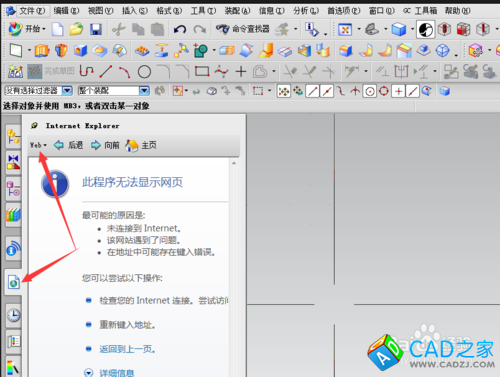

把UG繪圖窗口中的導航器切換到“internet explorer”中；
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3055964-3.jpg)
-

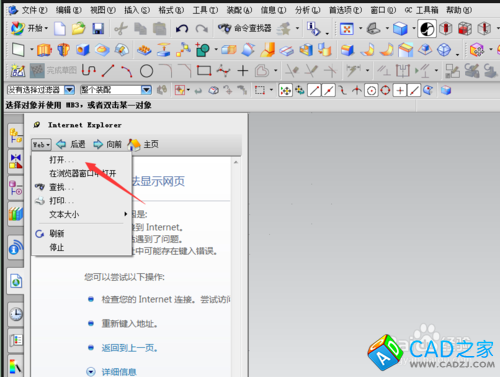

點開web選項，執行打開；
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3054019-4.jpg)
-

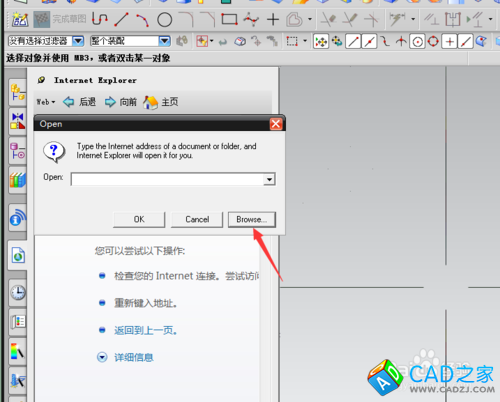

在彈出的對話框中，執行選擇“browse”;
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3052209-5.jpg)
-
找到存放零件圖紙的地址，在文件類型中選擇所有，然后才能顯示需要繪制的零件圖紙；（默認情況下其文件類型為html,在此類型下，不會顯示你將要打開的零件格式）
-
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3054B9-6.jpg)
-

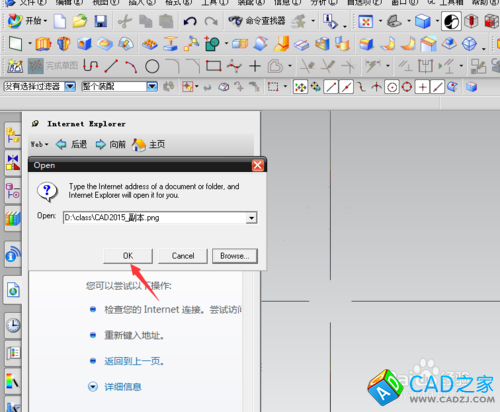

在文件選擇完成后，點擊OK；
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q3052647-7.jpg)
-

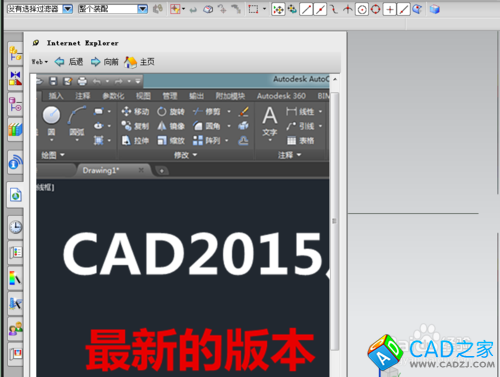

此時就可以看到，我們打開的零件圖紙已經顯示在當前的繪圖窗口了，你可以拖動導航器來讓其顯示或大或小；
![UG10.0教程：[45]把圖紙顯示在UG窗口中技巧](/uploads/allimg/150305/0Q30513N-8.jpg)
-
此設置在UG8.5以下的版本上可以選擇自己所設置的零件圖紙，但到了UG9.0或UG10.0版本上，就不能顯示了；
