模具CSYS坐標有三種，1是當前WCS、2是產品實體中心、3是選面的中心；下圖為模具CSYS從標啟動圖標；

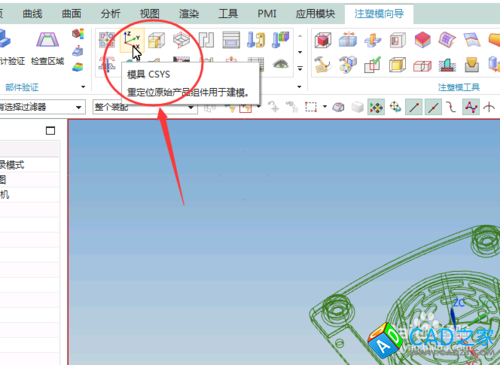

1. 進入到UG10.0注塑模具向導以后，在為零件執行了項目初始化之后，就能用其模具坐標功能了；模具CSYS坐標啟動圖標如下圖所示；
2.
3.

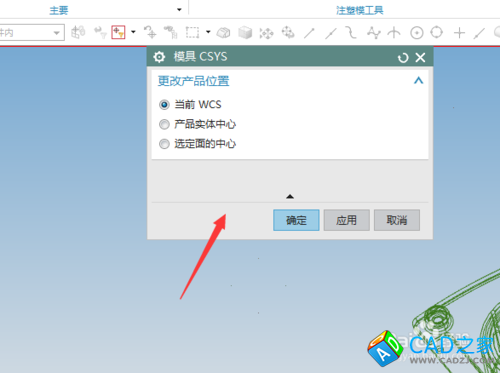

   單擊注塑模具向導中的CSYS坐標后，其彈出的對話框如下；1是當前WCS，也就是零件打開默認的坐標，此項可以不用操作、2是產品實體中心、3是選面的中心；


4.

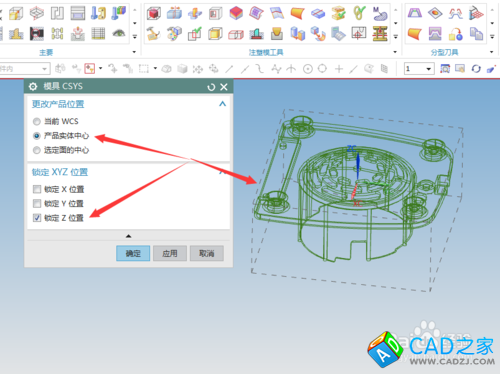

   產品實體中心：把指令切換到產品實體中心選項，鎖定Z軸（開模方向）


5.

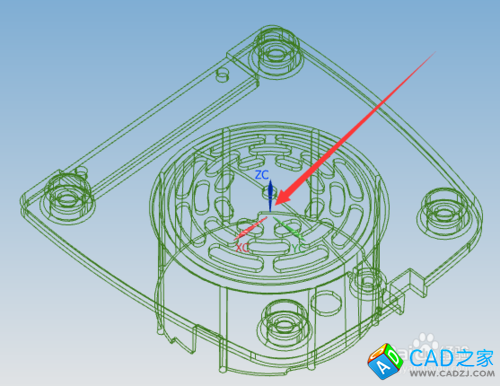

   確認后其結果如下；該從標位于產品的中心；


6.

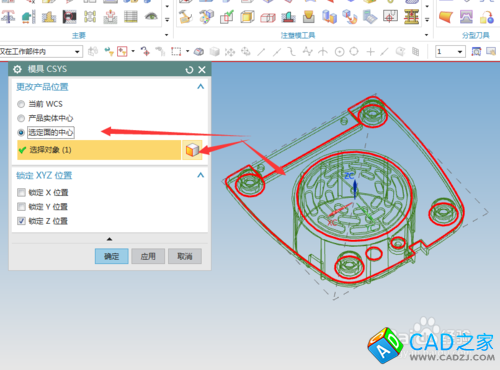

   面的中心；指把坐標放在面的中心處，此面需要選擇模具的分型面；


7.

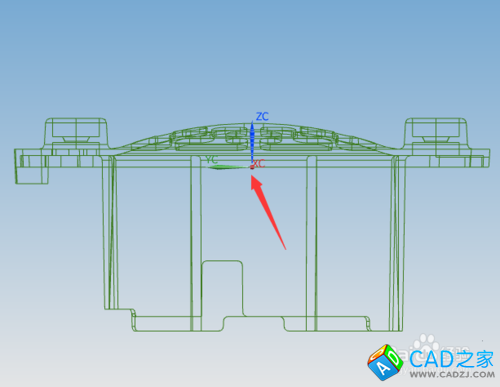

   使用面的中心把坐標放置完成后，使用正交F8鍵查看，其結果如下；


8.

   模具的CSYS坐標在做模具設計時，至關重要，因為你一切的設計從標基準都源于此坐標；
