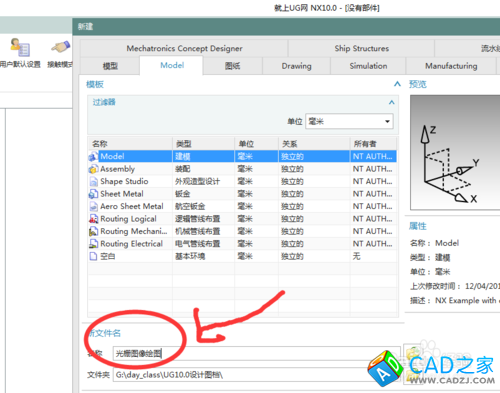

打開UG10.0，然后新建一個建模模型；（由于10.0軟件支持中文，可以以光柵圖像畫三維來為其命名）

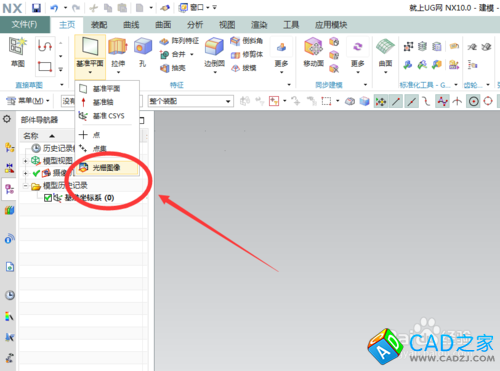

光柵圖像在UG9.0以下的版本中，其是在視圖下面，而在9.0以上的版本中，其是與基準平面在一起，很多用慣了低版本UG的朋友可能一時找不到，這一點大家需要注意。

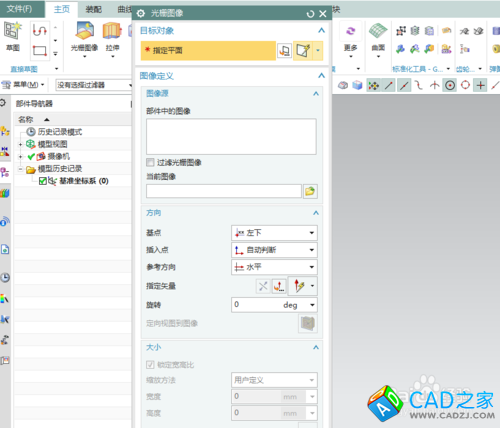

執行光柵圖像命令后，其跳出的UG界面如下圖；

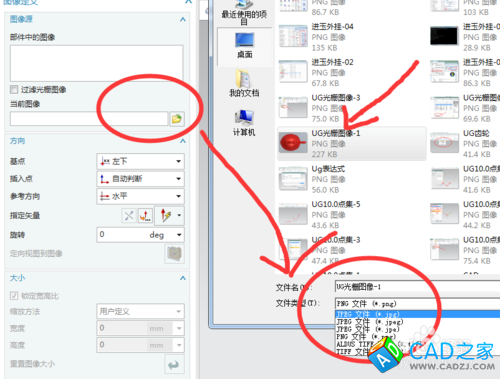

打開當前圖像選擇，找到你制作好的圖片；（在以往的版本中，我們只有把圖片做成TIF格式才行，而在UG10.0中，其可以支持多種常用圖片格式）

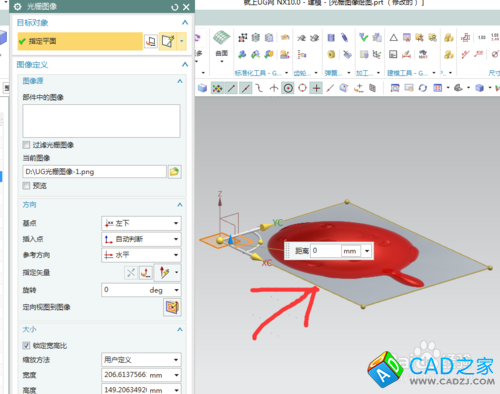

為光柵圖像執行放置平面；（關于放置平面的選擇，你需要根據你圖形的實際情況來定）

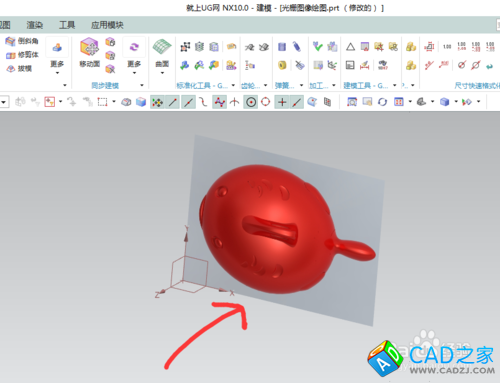

在上述的光柵圖像對話框的參數都設置完成后，其當前的繪圖窗口中就有圖片顯示出來了，如不需要更改，點確定，通過光柵圖像加載的圖形如圖2.

設計經驗：

在使用光柵圖像畫圖時，不能刪除其圖片，如果改變了圖片的路徑及刪除，那么其圖片就不會再顯示圖形了；

要用的光柵圖像不能放置在桌面，如放置在桌面后，其將不能導入成功。
