點是構成線的基本圖元，點集是指兩個以上的點組合，本節經難講解為直線幾何體創建點集的方法；
已知條件：一條100mm的直線，為這條已知直線創建8個點。
-

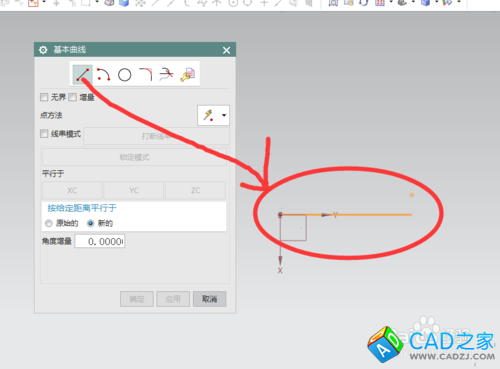

啟動NX10.0軟件，然后創建一個建模模型，先繪制一條100mm直線。
-
-

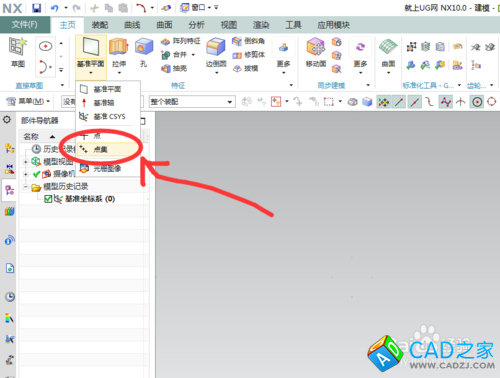

點集命令在：主頁－基本平面下，其位置如下圖；
-

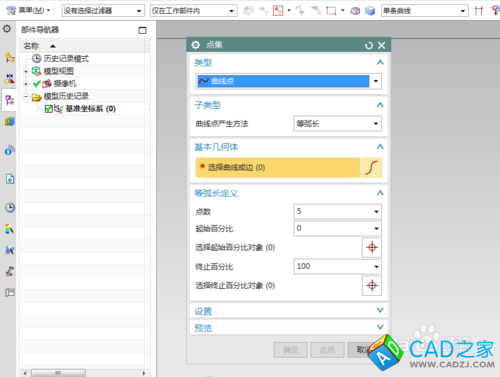

單擊點集命令后，其彈出的初始界面如下圖；
-

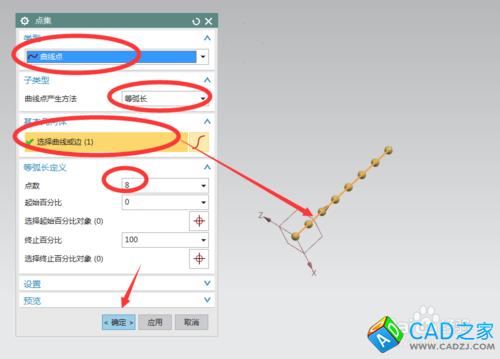

當執行點集命令后，我們需要設定的項目有：所選線的類型、曲線點的產生方法、基本的幾何體、點的個數，在這些設定后，點確定。
-

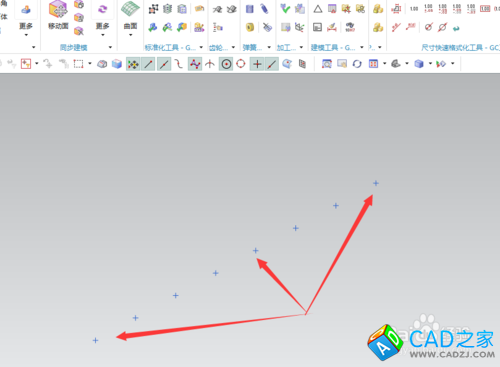

使用隱藏工具，把直線與基準坐標系全部隱藏，此時你會發現，在當前的繪圖窗口中，我們要創建的8個點集已經設計出來了。
-

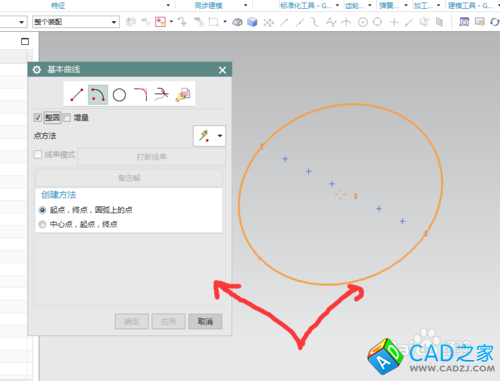

有的同學可能會問，那么點集創建出來了，有什么用呢？一般情況下，我們可以使用我們所創建的點集繪制樣條曲線、直線、圓等，下圖為我根據所創建的點集，使用基本曲線繪制的圓。
