在使用UG進行曲面設計時，為了達到某一種設計效果，經常會使用在曲面上繪制曲線，然后裁剪掉多余的片體，本經經驗講解：如何在曲面上繪制曲線，并使用其裁剪曲面。
-

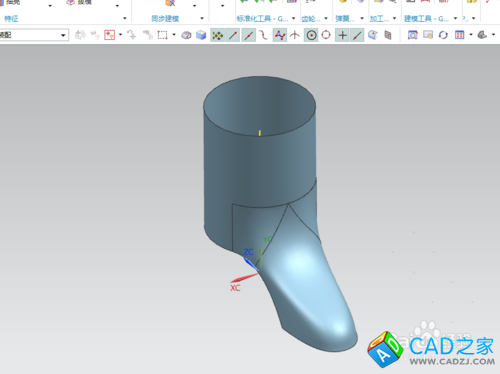

為了節省演示的時間，這里就不在一步步地繪制曲面了，打開一個已經存在曲面；
-
-

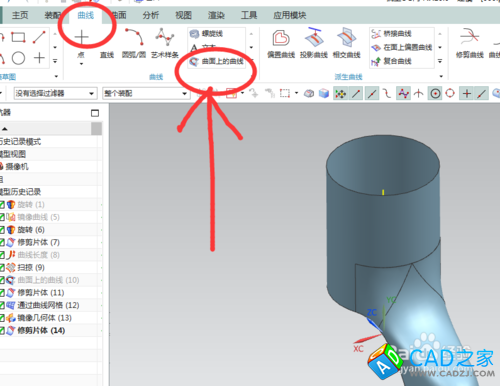

把UG10.0繪圖菜單從當前的主頁中切換到曲線下，其在曲面上繪制曲線如下圖；
-

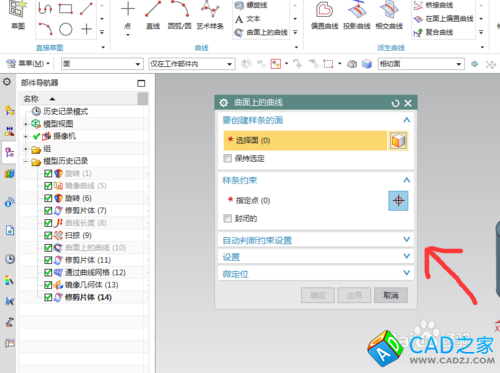

單擊在曲面上繪制曲線命令，其軟件的操作對話框如下圖；
-

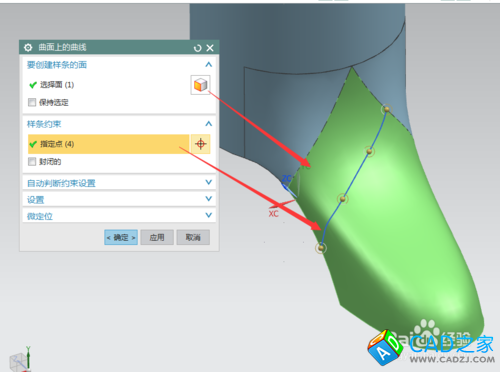

選中曲面后，切換到樣條約束選項，然后繪制樣條線；（點單擊到什么位置，就線就會走到什么位置，可以點上面的圓點進行調節）
-
在繪制完成后，點確定退出曲面上繪制曲線對話框，此時我們可以看到我們剛在此曲面上繪制了一條曲線；
-

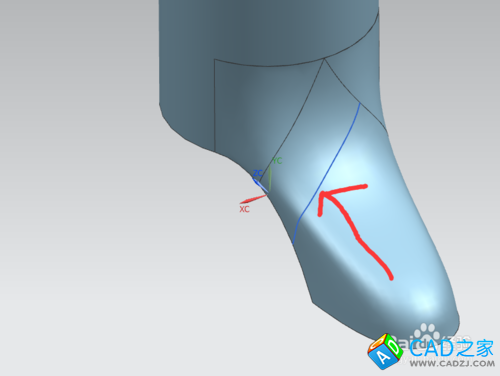

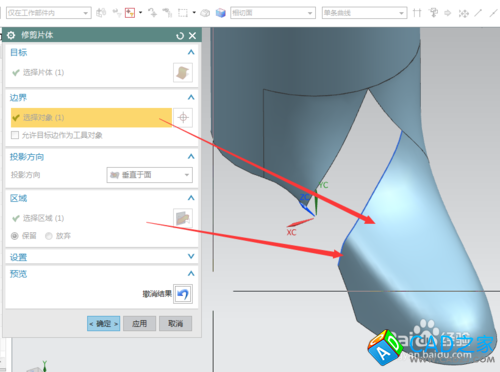

為演示其效果，我們可以進入到修剪曲面命令，用剛繪制的曲線來修剪此曲面，通過預覽，得到的圖形如下圖；
-
設計心得：
在曲面上繪制直線，命令操作很簡單，但要學會靈活地運用。
