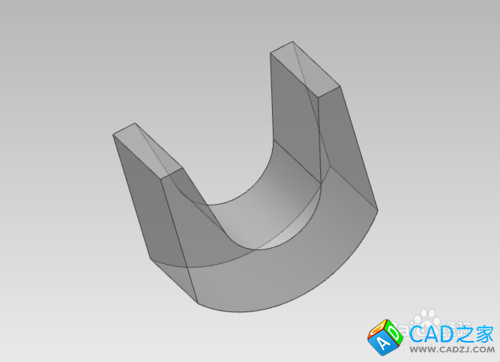

拿曲面來修剪實體是繪圖過程中常用的編輯方式，其目的是為了減去不需要的特征，最終達成想要設計的效果；本節UG教程講解關于使用曲面來修剪實體的技巧，歡迎學習；圖1為修剪前，圖2為修剪后；
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK463I-0.jpg)
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK4C46-1.jpg)
-

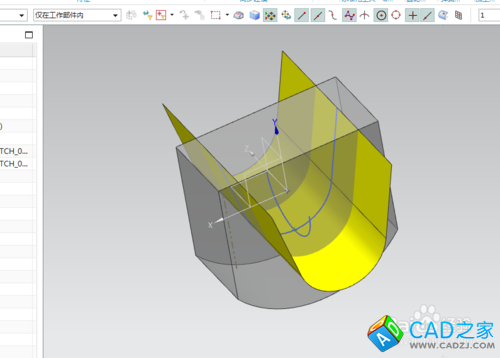

在沒有進入修剪體命令前，先用UG繪制一張曲面及一個實體，用來作修剪的工具體修剪平面；
-
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK45251-2.jpg)
-
把鼠標放到修剪體上面，可以顯示其基本的定義；
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK460N-3.jpg)
-

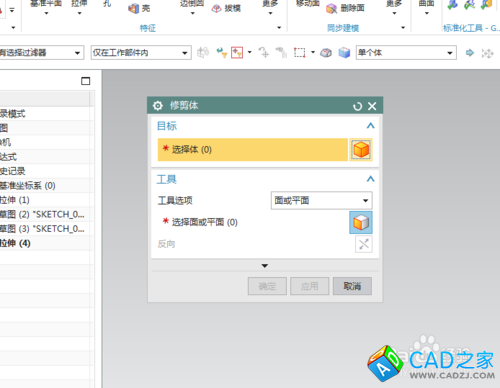

點擊修剪體命令之后，其彈出的對話框如下；
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK4K29-4.jpg)
-

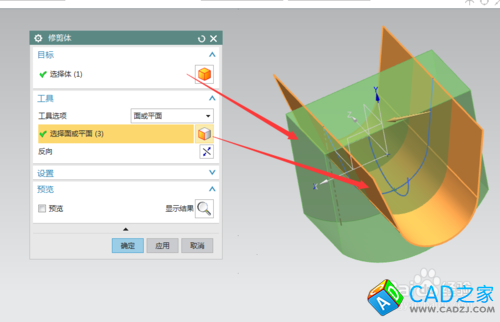

在目標體中選擇實體，在工具體中選擇創建好的曲面；（使用曲面來修剪實體是一種常用的圖形編輯方式）
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK442C-5.jpg)
-

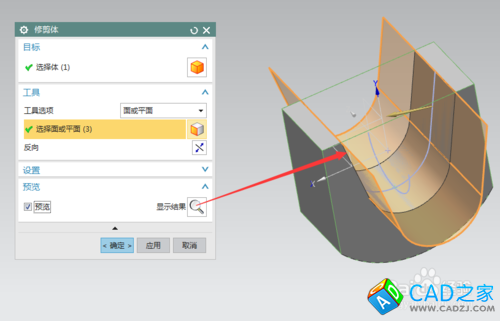

展開修剪體對話框，在“預覽”前打鉤，可以觀察我們修剪后的結果，如不對可調節其方向；
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK45a0-6.jpg)
-
完成修剪體對話框的各指令操作后，其最終得到的結果如下圖，對于之前曲面內的特征已經全部去除；
![UG10.0教程：[49]曲面修剪實體的技巧](/uploads/allimg/150305/0QK45636-7.jpg)
-
在使用修剪體命令時，除了可以自己事先創建曲面外，還可以使用基準平面來修剪實體，設計者要根據實際情況，靈活的運用。
