中心線是繪制圖形的參考線，在10.0中沒有直接繪制中心線的指令，但通過直線之間的轉換工具，可以把直線變成繪圖所用的中心線，下面就跟我學習下草圖中心線的畫法吧！

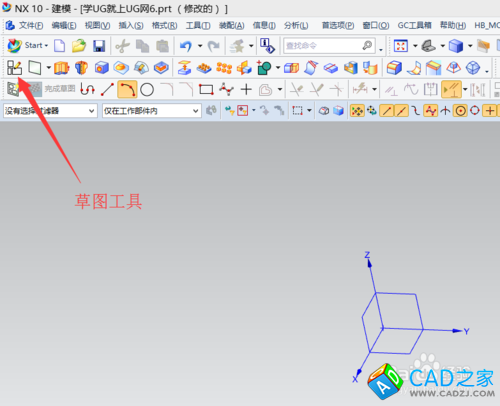

1. 如要繪制中心線，需要先進入草圖工具，其指令位置如下圖，也可以從插入菜單中找到草圖工具；
2.
3.

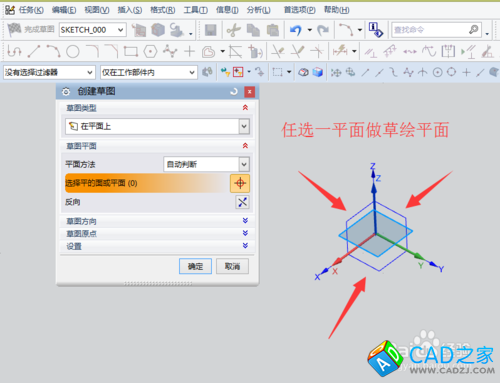

   點草圖工具后，需要任選一平面做繪圖平面；


4.

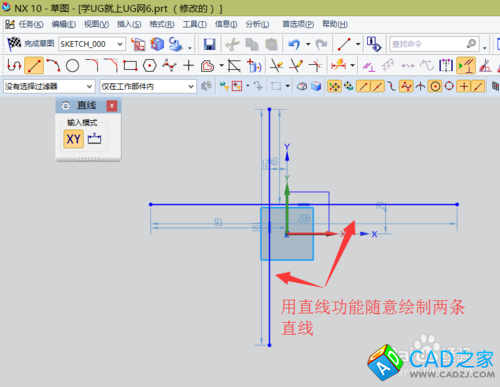

   進入草繪環境后，使用直線命令先隨意地繪制兩條直線；


5.

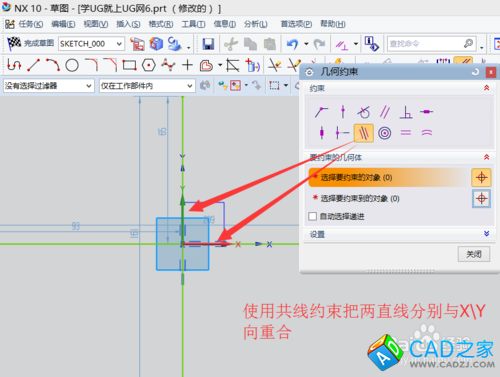

   使用約束功能，把剛繪制的兩直線分別與XY向重合；


6.

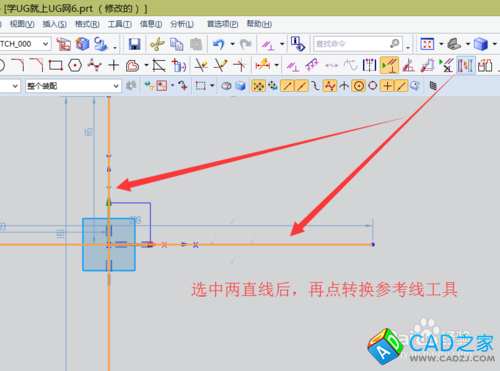

   選中兩直線，然后點草圖工具欄上的轉換到參考線指令；


7.

   直線通過轉換參考線后，其就變成中心線了；


8.

   直線在變成中心線后，如在再想把中心線變成直線，可以選擇中心線后，再次執行轉換至參考線指令，其就會變成直線。
