定長定義：約束一條或多條線，使之具有固定的長度，在添加完定長約束后，其線的長度無法再進行更改；適用于為繪制好的草繪圖元，防止在改變其尺寸大小時，圖形的形狀發生變化。

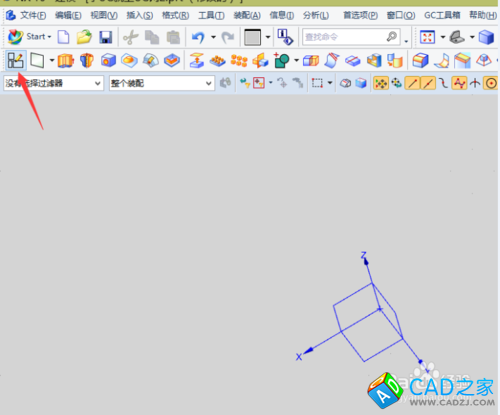

1. 進入到UG10.0繪圖窗口下，點草圖繪制按鈕，如下圖：
2.
3.

   此時需要選擇一繪圖平面，如下圖：


4.

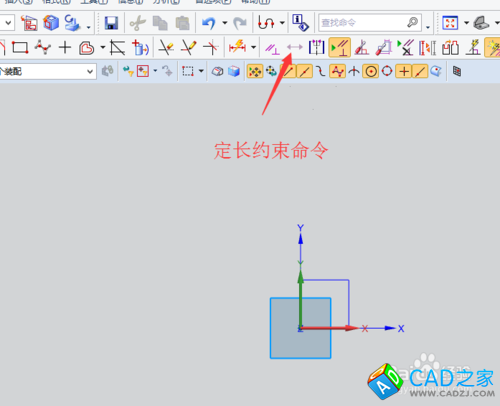

   定長約束指令的所在位置，如下圖：


5.

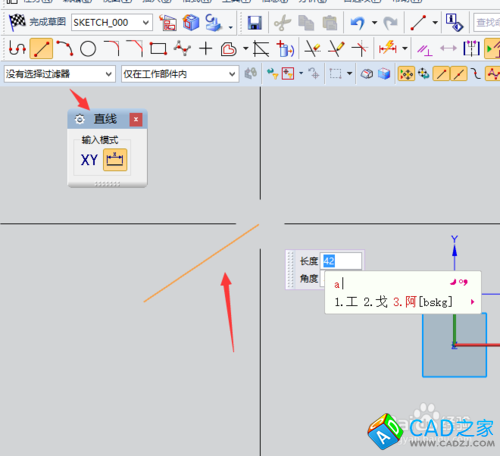

   先使用直線命令繪制一條直線，在沒有草繪圖元的情況下，定長是不能使用的，它處于不可使用狀態。


6.

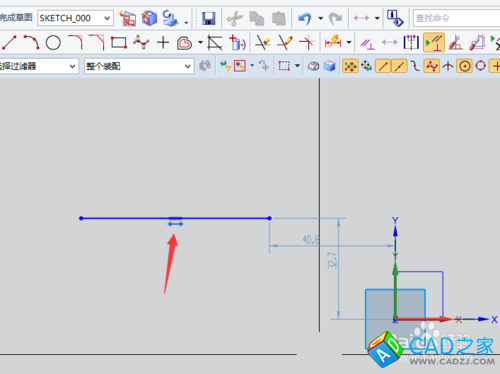

   選中直線，增加定長約束，直線在添加過定長約束后，在線的下方會有一個直線符號，可以對其進行位置移動，但不能改變其長度，如下兩圖：




7.

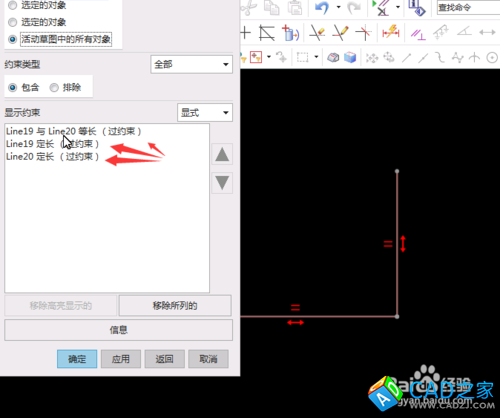

   當為直線添加兩種以上的約束時，其會產生干涉，為解決干涉約束，需要移除一種約束，操作如下圖：


8.

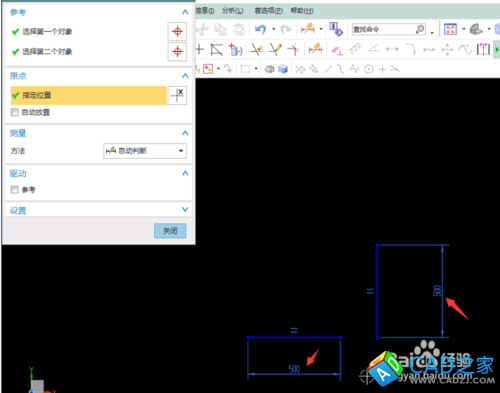

   當我們把定長約束移除后，圖中的兩條直就是一樣長了，可以通過標注尺寸來查看其是否一樣長，如下兩圖：




9.

   工程師在設計零件時應當多思考、多練習才能達到精通的境界。
