鼠標實體模型的三維造型

1、鼠標主體的三維造型

新建文件和創建圖層

開始----程序----UG NX4.0----NX4.0，啟動UG NX4.0軟件。

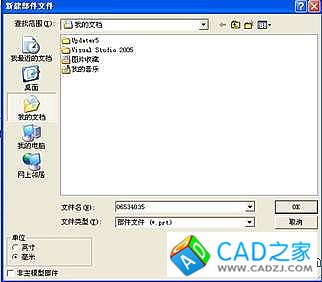

新建一個文件，輸入文件名06534035，單位為mm。

單擊“起始”----“建模”，進入實體建模環境。

依次單擊“格式”----“圖層的設置”，彈出“圖層設置”對話框，將其工作層設置為10，并作為工作層。

矩形草繪圖的繪制。

1）單擊草圖-選擇XY平面-單擊確定按鈕。

2）單擊矩形按鈕繪制一個矩形草圖，“自動判斷尺寸”以后將矩形的長設置為100，寬設置為60，并且保證矩形關于X和Y軸對稱，如圖：

3）選擇直線命令，分別選中矩形長度方向兩個邊的中點，連成一直線。同樣，將寬度方向上的兩個中點連成一直線。并將構建成的直線轉換為參考線。

（3）主截面的繪制。

1）單擊工具欄上“派生直線”按鈕，選中和YC軸共線的中心線分別向+X，-X繪制派生直線距離分別為35，40.

2）通過上面創建好的直線與矩形交點和參考線與矩形的交點創建圓弧，約束尺寸。如下圖。

3）單擊完成草圖-進入實體建模環境。

（4）鼠標主體的三維造型。

1）設置圖層。將工作層設置為1，并作為工作層，使第10層作為可選層。

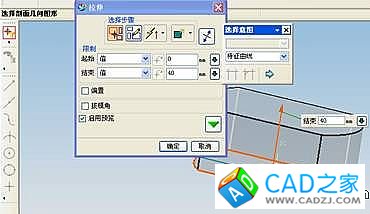

2）拉伸實體。將其始值和終止值分別設置為0和40。

3）設置圖層。將第10層作為“不可見層”。

2、鼠標模型頂面的構建

（1）創建頂面前后邊緣線

1）設置圖層。“工作層”設置為20，默認第一層為“可選層”。

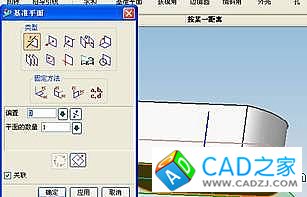

2）構建基準平面。分別構建兩個基準面，選擇模型主體的底面為參考平面，基準平面1的偏置值設置為15，基準平面2的偏置值設置為8。

3）抽取曲線。啟用“抽取幾何體”命令，在對話框中激活“隱藏原先的”選項，默認抽取類型為“曲線”。抽取模型底面上的兩條邊緣線。

4）投影曲線。啟用投影工具，在“投影曲線”對話框中默認所有設置，按照步驟，單擊底面前邊緣線，中鍵確認后再單擊基準平面1并應用，獲得頂面前邊緣線。用同樣的方法獲得頂面的后邊緣線。按組合鍵“Ctrl+B”，將基準平面1、2和底面的邊緣線隱藏掉。

（2）創建頂面左右邊緣線

1）啟用“樣條”工具，“通過點生成樣條”，將參數為默認。

2）當界面彈出“點構造器”對話框時，第1個點利用默認的“自動判斷的點”捕捉功能，來指定前邊緣線的端點。用同樣的方法，其余的點。確定后在彈出的指定點對話框中確定。彈出“通過點生成樣條”對話框，確定后彈出“通過點生成樣條”參數對話框，取消后便得出頂面左邊緣線。

 #p#分頁標題#e#

3）調用“曲線編輯”命令根據需要調整選項，最后單擊“光順”即可。

6）鏡像樣條線。調用變換功能將前面生成的樣條線鏡像生成與之對稱的邊緣線。
