(3)創建頂面控制線

1）構建前后控制曲線。調

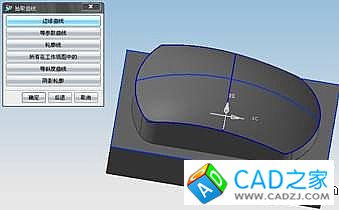

用“基準平面”，將主體底面偏置28創建基準平面3.調用“旋轉WCS”默認參數單擊“應用”。單擊“草圖”進入草繪環境。選擇XC-YC為基準平面，作為草繪圖的放置平面。調用“求交”，獲取頂面后邊緣線的中點。如右圖。

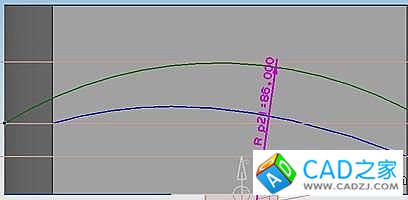

用同樣的方法，獲取頂面前邊緣的中點。將捕捉工具只設置為“已存在點”，以前邊緣線中點為起點，后邊緣線中點為終點繪制圓弧，高度不超過平面3.完成圓弧的繪制后修改編輯其半徑為86，并根據設計意圖修改大小。

單擊“約束”得到“草圖已完全約束”后，單擊“完成草圖”，回到實體建模。

通過網格功能，構建如下曲面。

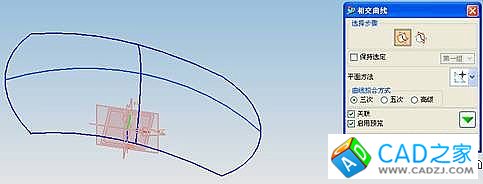

2）構建左右控制曲線。選擇YC-ZC平面，偏置值為0。求交，在求交對話框中單擊“選擇步驟”中的第二組，將YC-ZC作為第二組，其他默認，單擊“應用”。

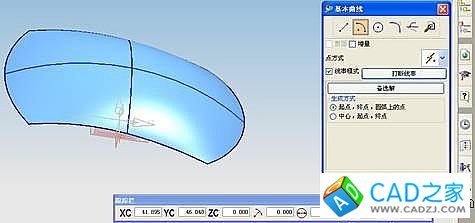

        繪制圓弧，構建頂面的左右控制曲線。（下圖）

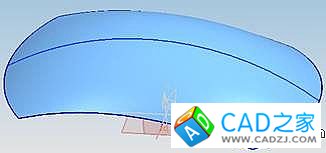

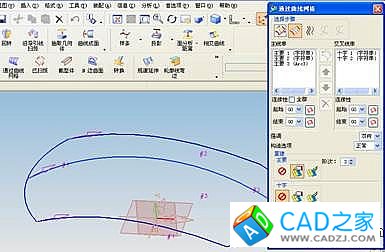

將曲面隱藏掉，顯示6條曲線。通過曲線網格生成一個自由面，即是滿足要求的鼠標的頂面。（下圖）

3、鼠標實體模型的成型

（1）鼠標實體的三維造型

1）設置圖層。工作層置為1，單擊作為工作層，默認第20層為“可選的”，第10層為“不可見層”。

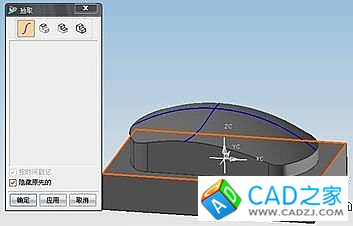

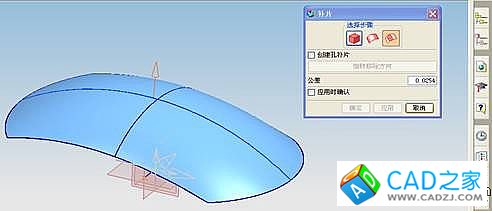

2）單擊工具欄中的“補片體”選中鼠標模型為“目標體”—單擊“工具片體”選中上述頂面為工具片體

3）單擊工具欄中的“圖層的設置”使第20層為“不可見圖層”

（2）倒圓角處理

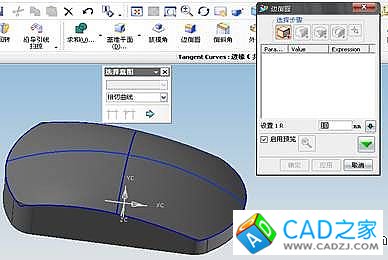

單擊工具欄中的“邊倒圓”按鈕設置半徑為10-單擊確定

4、鼠標模型底座的設計

（1）設置圖層。工作層置為30，單擊作為工作層，默認第1層為“可選的”。

（2）調整坐標系到初始位置。

（3）進入草繪環境，默認草繪平面。

（4）繪制矩形并進行尺寸約束，使得該矩形相對于XC-YC對稱，存并推出草繪環境。

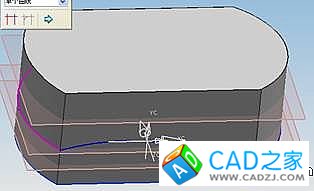

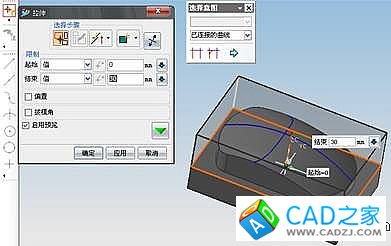

（5）拉伸矩形，起始值為0，終止值為-20。最終圖見下圖。

（6）將圖層設置，使得第一層作為“工作層”，第30層作為“可選層”。

鼠標實體模型的自動編程

1、毛坯的構建

（1）判斷曲面的最高點

（2）毛坯模型的構建

1）幾何

#p#分頁標題#e#

1）拉伸生成毛坯

調整坐標系

2、創建鼠標實體模型的加工節點

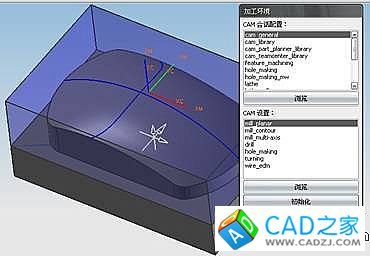

（1）初始化加工環境

（2）創建程序節點

（3）創建刀具節點

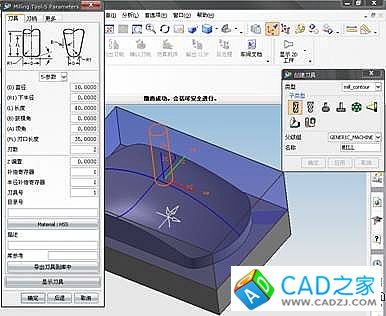

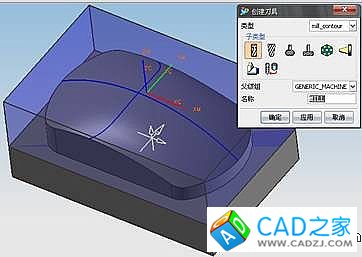

設置刀具參數

（4）創建加工幾何

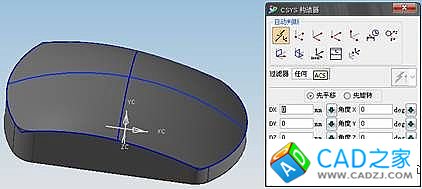

1）創建加工坐標系

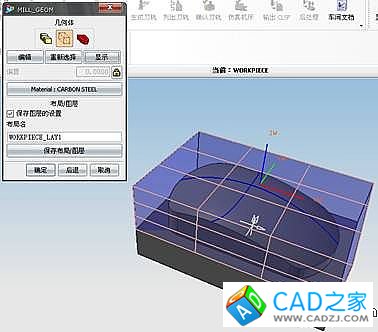

2）分別指定工件幾何體和毛坯幾何體

（5）創建加工方法

3、創建鼠標實體模型的工序操作

（1） 創建型腔銑操作

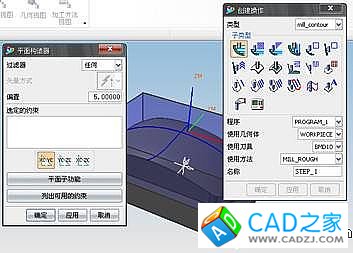

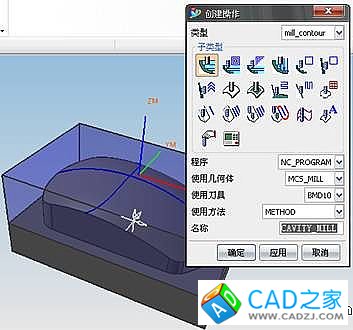

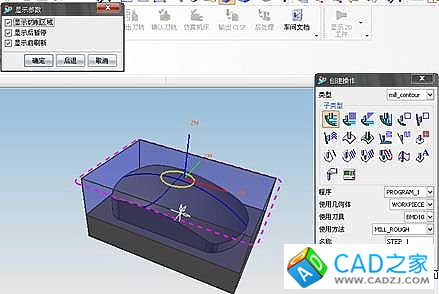

1)創建操作選擇刀具及其使用方法

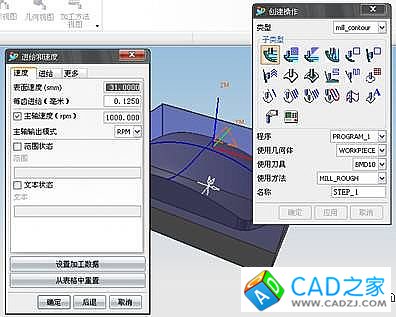

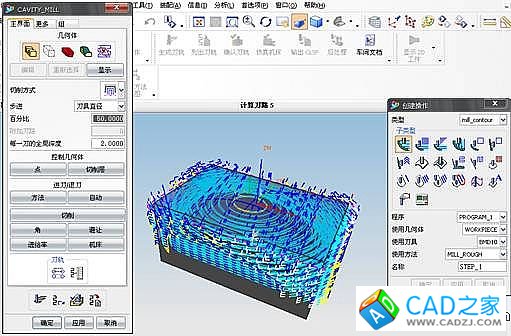

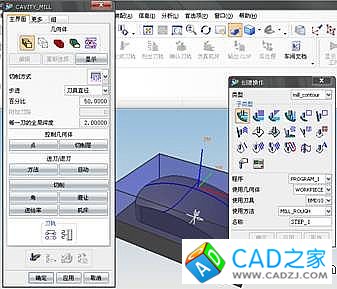

2）設置型腔銑的工藝參數

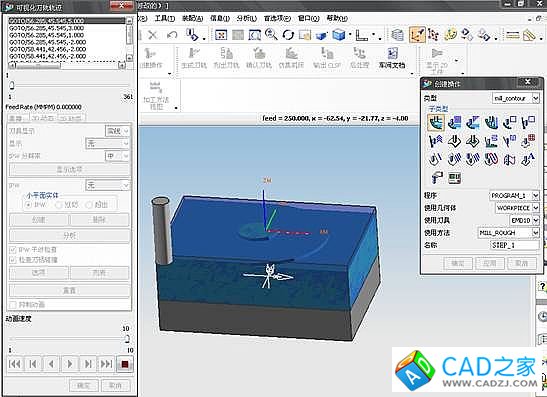

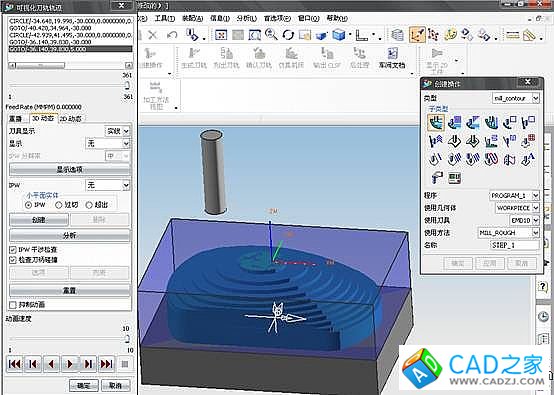

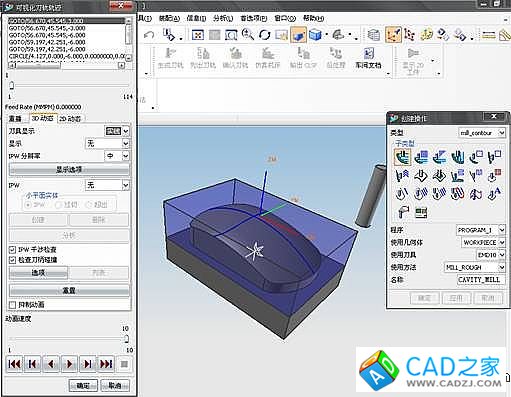

3) 生成初加工的外形的刀具軌跡

（2）創建半精加工曲面銑操作

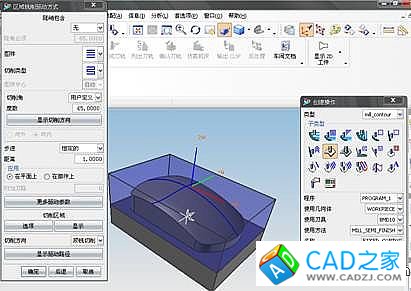

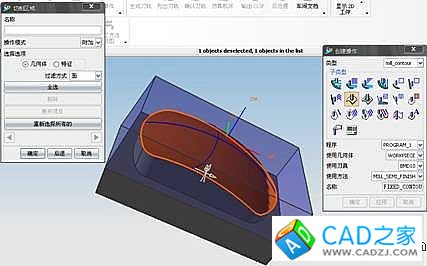

1)創建操作 選擇程序、刀具及其使用方法，設置參數、選擇驅動方式

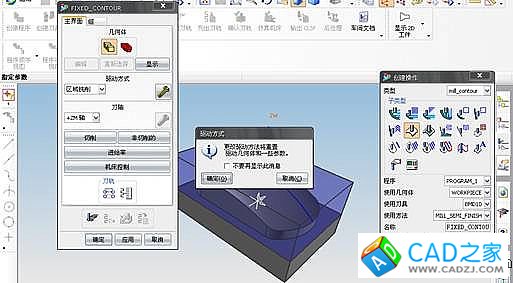

2）設置參數決定刀路的分布形式、刀路的分布刀路密度

3)完成鼠標實體模型半精加工頂面的工序操作
