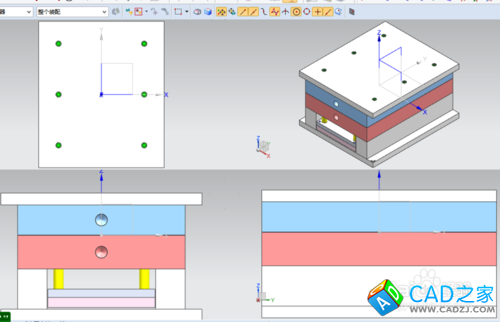

在繪制完成一幅設計作品后，為便于觀察，可以切換到多個繪圖窗口中來顯示當前設計的零件，以便達到同時查看不同方位圖形的特征；要用到指令為：視口，下圖為效果圖。
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A451EC-0.jpg)
-
打開或新設計一個三維零件，下圖是一款設計好的模胚3D；
-
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A451M12-1.jpg)
-

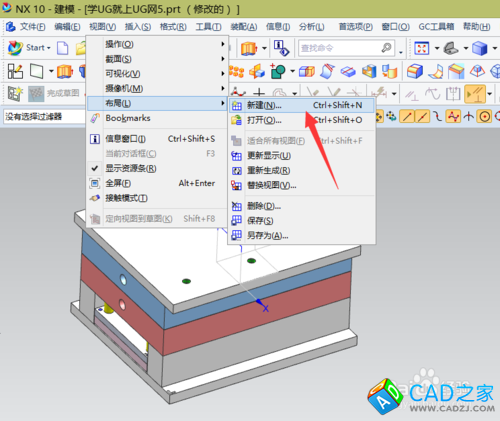

使用多視角顯示，需要用到視口命令，其位置：視圖－布局下；
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A451HU-2.jpg)
-

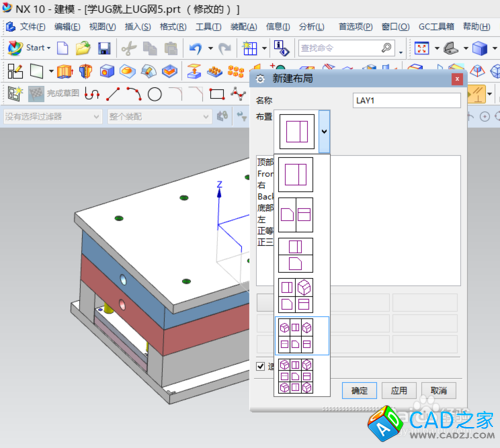

打開新建布局以后，其有很多個視口供我們來選擇；
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A45124R-3.jpg)
-

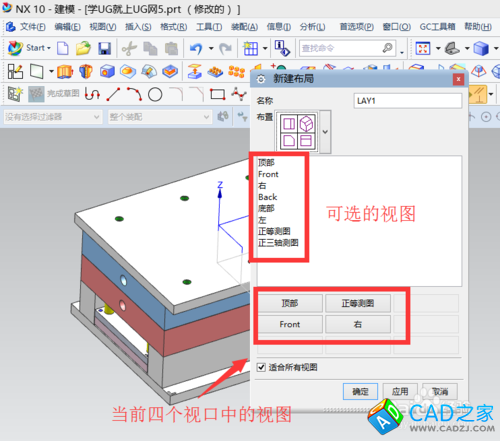

本經驗講解的是四視口創建的方法，其它同理；在布置切換到四視口后，其下方是可選擇的觀察方位，最下方紅框內顯示的當前所使用的視口；
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A4515D4-4.jpg)
-
在視口中的圖形方位選擇完成后，點確定，結果如下圖：
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A451C61-5.jpg)
-

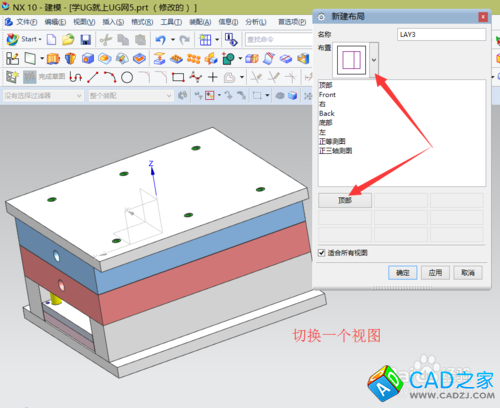

如查看完成圖形后，想切換到單獨的繪圖窗口，可再次執行布局，設置參數如下圖：
![UG10.0教程：[20]多視角UG繪圖窗口設置技巧](/uploads/allimg/150304/0A4514626-6.jpg)
