以UG為例，而其他3D通用軟件，大同小異。

　　1. 輸入基本參數：

　　其中，

　　Apn 分度圓壓力角

　　Dp 分度圓直徑

　　H 蝸桿長度

　　Mn 法向模數

　　N 頭數

　　TR 齒厚系數

　　Xn 法向變位系數

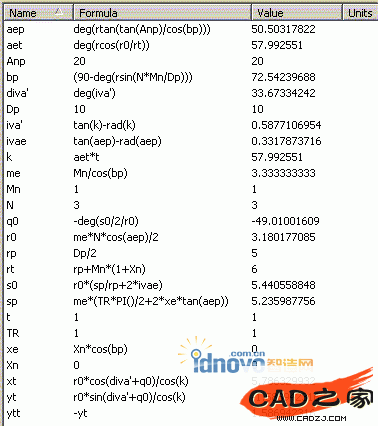

　　2. 輸入計算式

　　3. 畫漸開線：

　　(1). Law Curve——By Equation——t——xt——t——yt——Constant——"0"——OK——OK;

　　(2). Law Curve——By Equation——t——xt——t——ytt——Constant——"0"——OK——OK;

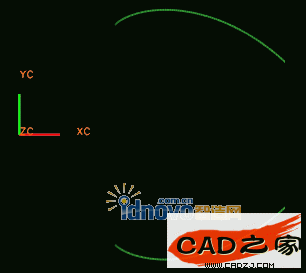

　　注意，畫第二條時，要在名稱加入一個t，使成為ytt，其它相同。則，按照參數確定齒廓的兩條漸開線如下圖示：

　　4. 建立標準面、標準軸

　　5. 在x—y面上做齒廓Sketch

　　兩條直線分別與(0，0)點和漸開線基圓端點相約束;

　　齒頂圓弧線，分別于兩根漸開線端點相約束，圓心約束

　　6. 在z—x面上做蝸桿長度Sketch

　　7. 做齒廓Mesh面

　　在(0，0，0)做一個點，然后建構齒廓Mesh面：

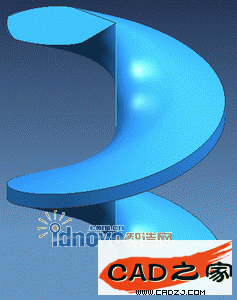

　　8. 做單個齒

　　輸入：

　　ft = -t*deg(H*tan(bp)/rp)

　　做Swept：

　　guard string，點選豎直線;section string，點選Mesh面。

　　點選Angular Law：

　　By Equation——t——ft——Constant——1——Create:

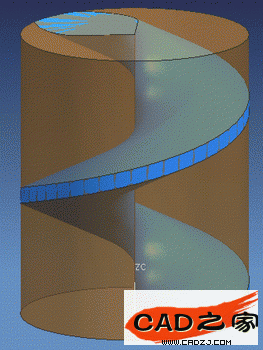

　　9. 將齒頂面置換成圓柱面

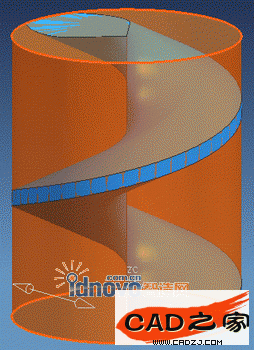

　　做圓柱(Cylinder)：

　　直徑2*rt，高度H，z方向，起始點(0，0，0)

　　置換(Repaced Face)齒頂面為圓柱面：　　

　　10. 提取實體、做齒根圓柱

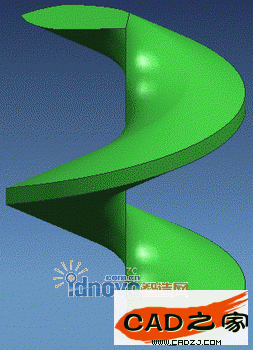

　　提取實體(Extracted Body)：

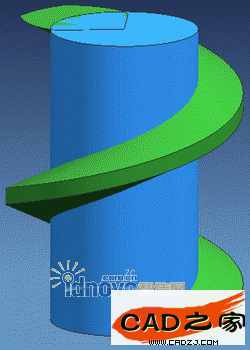

　　做齒根圓柱：

　　直徑2*(rt-2.25*Mn)，高度H，z方向，起始點(0，0，0)

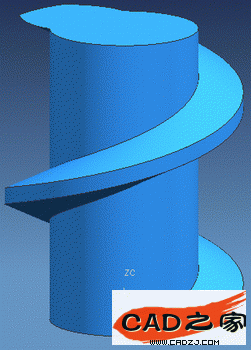

　　11. 合體及圓陣列

　　合體(Uinte)：

　　注意，先點圓柱，后點齒

　　圓陣列(Instance Feature)——Circular Array：

　　數量N，角度360/N

　　12. 改變參數，觀察齒變化

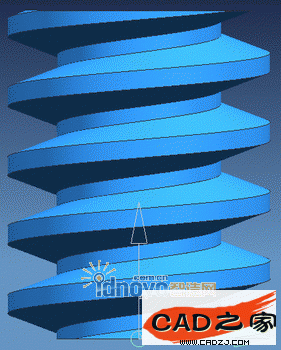

　　N=3時：

　　改變N=1：
