1，建模思想。

由外而內，先畫出大的部分，再畫內部待挖空的部分，通過布爾操作“求差”，繪制壓蓋。

2，建模過程

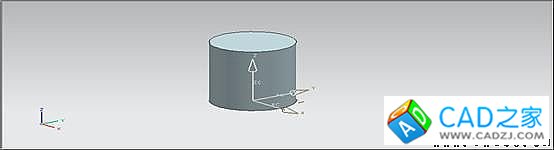

1，繪制圓柱體，直徑65，高度50.



2，單擊“特征”工具條上的圖標按鈕“倒斜角”，彈出“倒斜角”對話框，選擇圖所示上底邊緣，在對話框中設置非對稱型倒斜角，距離1輸入10，距離2輸入14.5，利用“反向”圖標按鈕設置倒角的方向，生成倒角。

3，隱藏生成的實體。

4，單擊“特征”工具條上的圖標按鈕“球”，彈出“球”對話框，選擇“中心點和直徑”建模方式，指定坐標（0,0,0）為球心坐標，輸入直徑96，單擊“確定”按鈕，生成球體。

5，單擊“特征”工具條上的圖標按鈕“修剪體”，彈出“修剪體”對話框，選擇新建的球體作為目標體；在工具選項中設置平面類型為“新建平面”，如圖所示；在指定平面選項中單擊圖標按鈕“完整平面工具”，如圖所示；彈出“平面”對話框，在類型中選擇“XC-YC平面”，輸入相對于WCS坐標系的偏置距離0，用“反向”圖標切換切割平面法線的方位，如圖所示；單擊“確定”按鈕，返回“修剪體”對話框，單擊“確定”按鈕，生成切割體。



6，單擊“特征”工具條上的圖標按鈕“圓柱”，彈出“圓柱”對話框，選擇“軸、直徑和高度”建模方式，ZC正方向?yàn)檩S線方向，坐標（0,0,0）為底面圓心位置，輸入直徑46高度100，單擊“確定”按鈕，布爾操作“求交”。

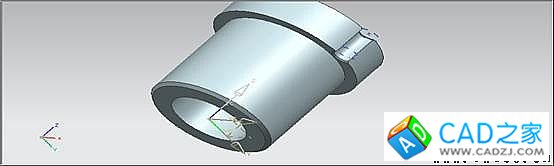

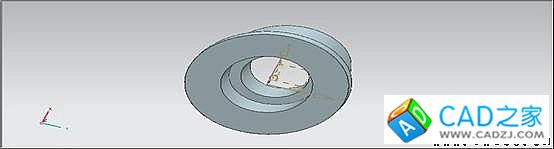

7.顯示已生成的壓蓋實體，如圖所示。

8. 單擊“特征”工具條上的圖標按鈕“求差”，彈出“求差”對話框。在窗口中選擇壓蓋實體作為目標體，選擇交運算實體作為工具體，其他選項默認；單擊“確定”按鈕，生成空心壓蓋。

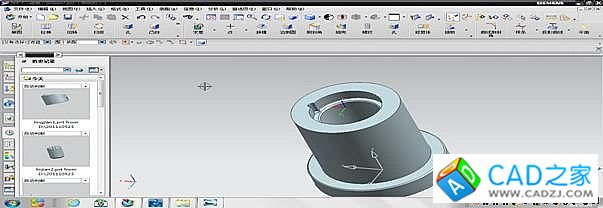

9.單擊“特征”工具條上的圖標按鈕“孔”，彈出“孔”對話框，在“類型”下拉列表中選擇孔的類型為“螺紋孔”；設置孔的方向?yàn)?ldquo;沿矢量”，如圖所示；在“指定矢量”選項中選擇-XC作為孔的軸線方向；激活“指定點”區域，如圖所示，單擊“選擇條”上的圖標按鈕“點構造器”，在彈出的“點構造器”對話框中輸入點相對于WCS的坐標（35,0,10）作為孔的開口中心位置；在“形狀和尺寸”區域的“尺寸”區域輸入深度35，頂錐角0；在“形狀和尺寸”區域的“螺紋尺寸”區域的“大小”下拉列表中選擇“M12×1.75”，螺紋旋向選擇“右手”，“深度類型”選擇“完整”；單擊“確定”按鈕，生成螺紋孔。

1，建模思想。

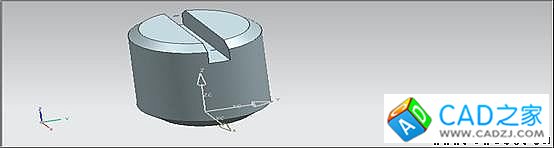

先畫圓柱，再在其上畫槽和倒斜角，繪制螺紋。

2，建模過程

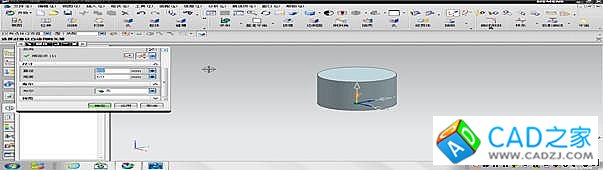

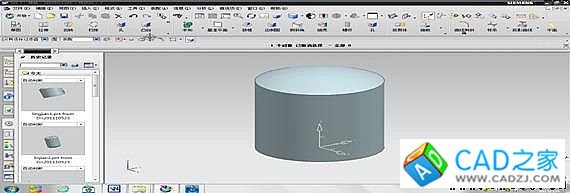

1，點擊“圓柱”，繪制圓柱，以（0，0，0）為底面圓心，輸入直徑12，高度14，單擊“確定”。

2，選擇在頂面，底面邊緣，在對話框中輸入對稱型倒斜角，輸入距離1，點擊“確定”。

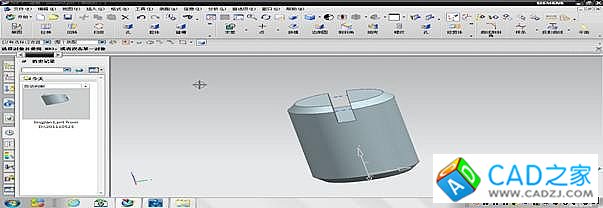

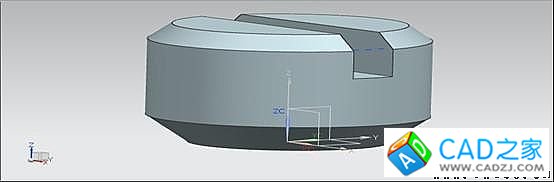

3，點擊“特征”上的“腔體”，選擇類型“矩形”，選擇實體的頂面為放置面。輸入相應的參數，長度15，寬度2，深度3.單擊“確定”。

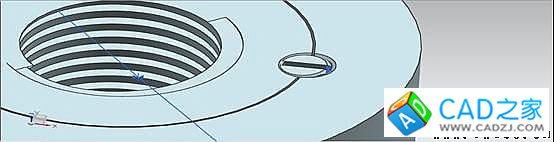

4，單擊【螺紋】。選擇螺紋類型“符號”，旋向“右旋”；選擇圓柱面為螺紋加工面，輸入螺紋長度12，其他默認。點擊“確定”。



5，保存文件。

1，建模思想。

將已經繪制的緊定螺釘3，更改尺寸參數，再在下底面繪制凸臺。

2，建模過程

1，打開linjian4.prt,選擇【編輯參數】，將圓柱高度改為7.7，點擊確定。

2，點擊“凸臺”，選擇放置面，輸入直徑8.5，高度6.3，錐角0°。點擊【確定】。定位“點落到點上”。

1，建模思想。

先繪制長圓柱，再在上下面邊緣倒斜角。

2，建模過程

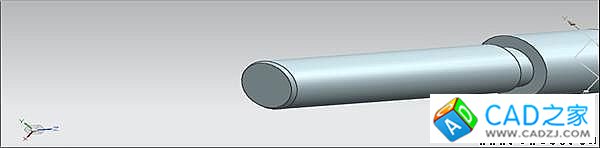

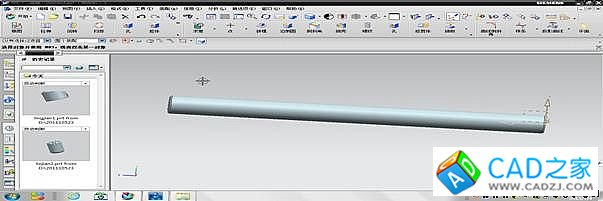

1，點擊“圓柱”，繪制圓柱，以（0，0，0）為底面圓心，XC軸正方向?yàn)檩S向，輸入直徑40，高度500，單擊“確定”。

2，點擊“倒斜角”，設置成對稱型，輸入距離2，單擊“確定”。

1，建模思想。

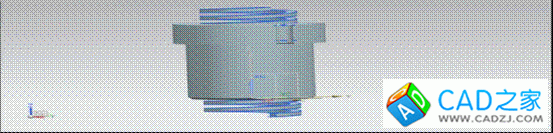

    由上而下，先畫大圓柱，再畫凸臺，通過WCS構造點，繪制螺紋孔M12，在圖形上繪制常規孔，隱藏主體，繪制螺旋體，布爾操作求差。

2，建模過程

1，點擊“圓柱”，繪制圓柱，以（0，0，0）為底面圓心，輸入直徑100，高度22，單擊“確定”。

2，繪制凸臺，輸入直徑82，高度76，錐角0°，點擊【確定】，定位方式“點到點”。

3，點擊【孔】，選擇“常規孔”，點擊“點構造器”，以頂面圓心為中心位置。輸入直徑54，深度100，頂錐角0°。

  4，繪制螺紋孔，選擇“M12*1.75”，深度16，旋向“右手”，在“形狀尺寸”下拉列表選擇“貫通體”，點擊“確定”。

  5，單擊【倒斜角】，選擇地底面外邊緣，設置對稱性斜角。輸入距離2，單擊“確定”。

 6，隱藏已生成的螺套實體。

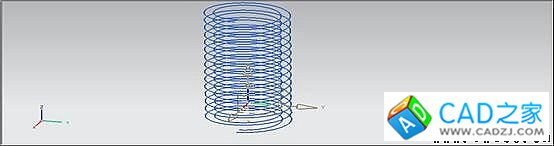

 7，單擊“曲線”，點擊“螺旋線”，在對話框中輸入圈數11，螺距12，半徑32.5，旋向右旋。點擊“點構造線”，輸入WCS坐標（0，0，-20），此點作為底面圓心，單擊“確定”。返回，點擊“運用”。

  8，在“螺旋線”的對話框中輸入圈數11，螺距12，半徑26.5，右旋，其余設置不變。

   9，選擇【編輯】|【移動對象】，彈出“移動對象”對話框。選擇剛剛創建的兩條螺旋線，設置變換方式為“距離”，輸入距離為6，單擊“矢量構造器”，選擇ZC方向?yàn)橐苿?dòng)方向，單擊【確定】。返回【移動對象】，設置“結果”選項為“復制原先的”點擊“確定”。

  10，單擊“曲線”工具欄里的“直線”，用點構造器一次捕捉四條螺旋線下面的四個端點，單擊“確定”。

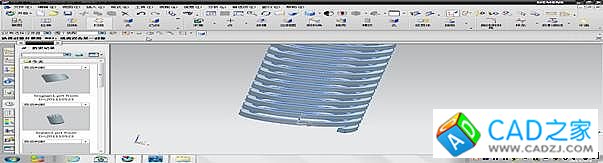

 11，點擊“曲面”，上的按鈕“掃掠”，在對話框中的“截面”選項中單擊“選擇曲線”；在對話框的“引導線”選項中單擊“選擇曲線”。單擊確定。截面選項中設置成“引導線末端”其它選項默認。

12，返回建模模塊，顯示已生成的螺套。

13，點擊【求差】，選擇目標體為螺套實體，和工具體為矩形截面螺旋體，其它選項默認，隱藏?zé)o須顯示的圖線，生成螺套三維實體。

1，建模思想。

從頂部開始，繪制頂面。然后繪制五個凸臺，通過WCS構造兩個點，繪制兩個垂直相交的通孔。隱藏主體，重新定位原點。重復第五節繪制螺旋體，顯示主體，求差。

2，建模過程

1，點擊“球體”，繪制圓柱，以（0，0，0）為底面圓心，輸入直徑96，單擊“確定”。

2，單擊【修剪體】，選擇球體為目標體，在“工具選項”中設置平面類型“新 建平面”，單擊“完整平面工具”，在類型中選擇“XC-YC平面”，輸入相對于WCS坐標系的偏置距離42，通過“反向”，圖標調整為要切除部分的方位。單擊確定。返回“修剪體”對話框。單擊“應用”。重復上述步驟，輸入相對于WCS偏置距離46，“反向”切除，點擊“確定”，生成切割體。

3，點擊“凸臺”，彈出對話框，選擇切割體的底面作為放置面，輸入直徑40，高度45，錐角0°，定位方式“點落到點上”。

4，重復上述步驟4次，各段參數為直徑52、84、52、64，高度為12、80、12、150；生成實體。

    5，點擊【特征】工具條上的“倒斜角”，將左邊緣設置成對稱型斜角，輸入距離2，單擊“確定”。

6，點擊“實用工具”工具條上的“WCS定向”，彈出“CSYS”對話框，選擇“動態”類型，捕捉最粗段下端圓心為原點。

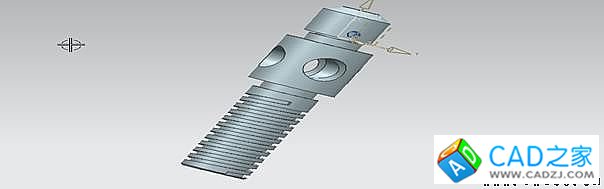

7，創建孔，類型“常規孔”，方向“沿矢量”，選擇-XC方向?yàn)檩S線方向；點構造器輸入WCS坐標（42,0,40），點擊“確定”。在“形狀與尺寸”選擇“簡單孔”，輸入直徑40，深度100，頂錐角0°。重復上述步驟，軸線方向改為YC軸，中心位置為（0，42,40），生成正交孔。

8，隱藏螺桿實體。

9，創建螺桿上矩形螺旋體，方法同前面。第一根圈數11，螺距12，直徑26.5，右旋。第二根圈數11，螺距12，半徑32.5，右旋。

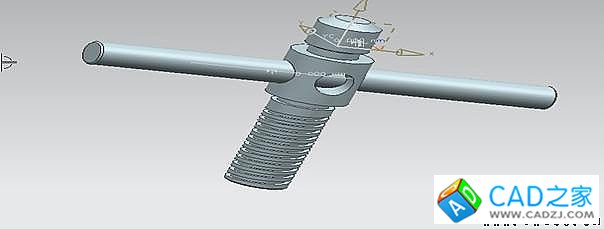

10，顯示已生成的螺桿實體。

11，點擊“求差”，螺桿為目標體，螺旋體為工具體，其他默認，單擊“確定”，隱藏多余圖線。

1，建模思想。

    從底部開始，繪制扁圓柱體，在上表面繪制凸臺，然后繪制孔（順序由上往下）。倒斜角。通過WCS構造點，繪制螺紋孔。

2，建模過程

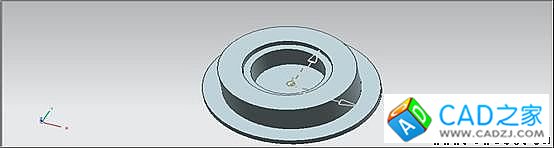

   1，單擊【圓柱】，創建圓柱，指定點（0,0,0，）為圓心，直徑190，高度35，單擊“確定”生成圖示圓柱體。

     2，單擊【凸臺】，以圓柱頂面為放置面，在對話框輸入直徑150，高度160，錐角0°，單擊確定。選擇“點到點”的定位方式，定位到圓心處。

3，點擊【孔】，選擇【常規孔】，單擊【選擇條】上的圓心捕捉器，以凸臺頂面圓心為孔的中心位置。在對話框中輸入尺寸直徑100，深度22，頂錐角0°。

4，以上圖所示孔的底面圓心為孔的中心位置。輸入直徑52，深度100，頂錐角0°。點擊【確定】。

5，以底座底面的圓心為孔的中心位置，輸入尺寸直徑120，深度95，頂錐角0°。點擊【確定】。

6，點擊【倒斜角】，選擇上部?jī)煽着_(tái)階的內邊緣和底盤上部的外邊緣，輸入距離2，點擊【確定】。

7，點擊【實用工具】，“WCS定向”，彈出“CSYS”坐標系變換對話框，選擇“動態”，捕捉底座頂面圓心為原點。

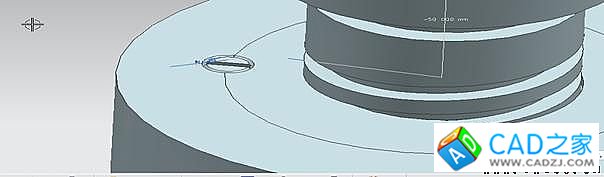

8，點擊【孔】，選擇“螺紋孔”；點擊【選擇條上的】圖標按鈕“點構造器”，輸入點相對WCS的坐標（50，0，0）作為孔的頂面中心位置，在對話框“形狀尺寸”區域的“大小”選擇“M12*1.75”，深度16，旋向“右手”；“尺寸”輸入深度18，頂錐角118°。點擊確定。

1、自底向上裝配的建模思想。

     固定底座，安裝螺套，安裝緊定螺釘3，安裝螺桿，安裝絞桿，安裝壓蓋，安裝緊定螺釘4。

2，自底向上裝配的建模過程。

1，導入底座。

2，安裝螺套.

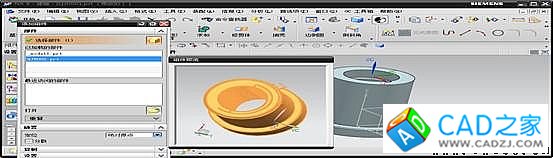

       1，添加螺套。

2建立裝配關系，“接觸對齊”，方位選擇“接觸”。再“同心”約束。

3，安裝緊定螺釘3

  1，添加緊定螺釘3



2，建立裝配關系，“接觸對齊”，選擇方位“對齊”。

4，安裝螺桿

 1，添加螺桿

2，建立裝配關系，“接觸對齊”，選擇方位“自動判斷中心/軸”。再做“距離”約束。

5.安裝絞桿

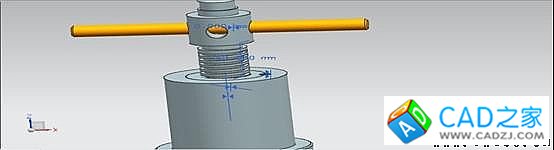

  1，添加絞桿

2，建立裝配關系，“接觸對齊”，選擇方位“自動判斷中心/軸”，再做“距離”約束。

6，安裝壓蓋

1，添加壓蓋

2，建立裝配關系，“接觸對齊”，選擇方位“接觸”。

7，安裝緊定螺釘4

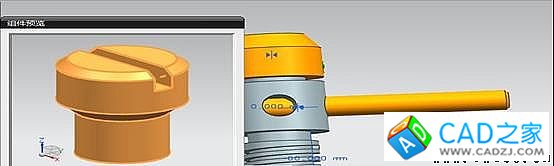

1，添加緊定螺釘4

2，建立裝配關系，“接觸對齊”，選擇方位“自動判斷中心/軸”，再做“距離”約束。

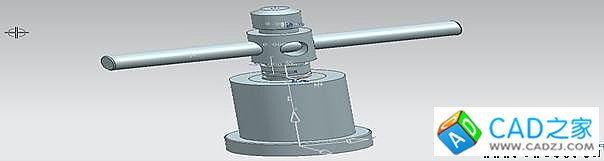

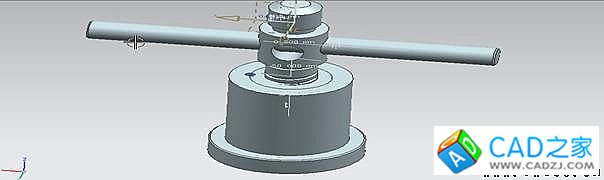

裝配后全圖

3，自頂向下裝配的建模思想。

固定壓蓋，安裝螺桿，安裝緊定螺釘4，安裝絞桿，安裝螺套，安裝底座，安裝緊定螺釘3。

4，自頂向下裝配的建模過程。

1，導入壓蓋。

    2安裝壓蓋

1，添加壓蓋

2，建立裝配關系，“接觸對齊”，選擇方位“接觸”。

    3，安裝緊定螺釘4

1，添加緊定螺釘4

2，建立裝配關系，“接觸對齊”，選擇方位“自動判斷中心/軸”，再做“距離”約束。

4、安裝絞桿

  1，添加絞桿

  2，建立裝配關系，“接觸對齊”，選擇方位“自動判斷中心/軸”，再做“距離”約束。

5、安裝螺套。

     1，添加螺套。

 2，建立裝配關系。“接觸對齊”，選擇方位“自動判斷中心/軸”。再做“距離”約束。

6、安裝底座。

1，添加底座

2，建立裝配關系，“接觸對齊”，方位選擇“對齊”。

7、安裝緊定螺釘3。

  1，添加緊定螺釘4

  2，建立裝配關系，接觸對齊”，選擇方位“對齊”。再做“同心”約束。

8、完成裝配，保存文件。
