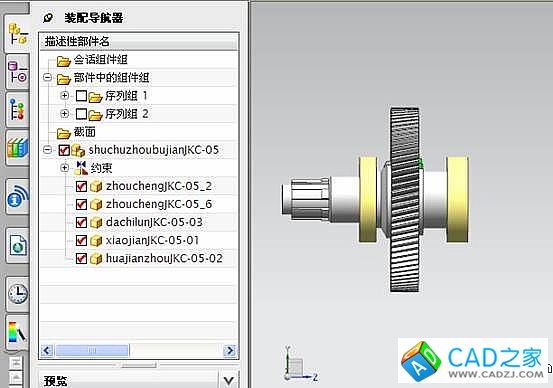

1. 打開裝配文件

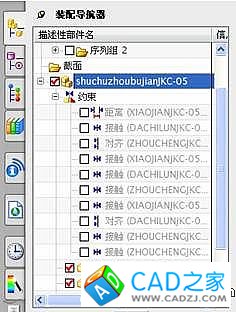

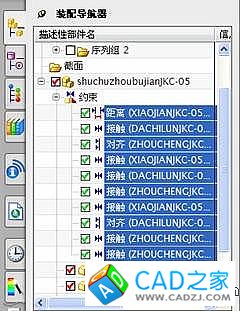

2. 在導航器中將約束抑制（去掉約束前面的√），為什么要去掉?后面會說明！
3.進入裝配序列
菜單中點裝配＞序列，或者工具條中
第三個。
第三個。創建一個新序列

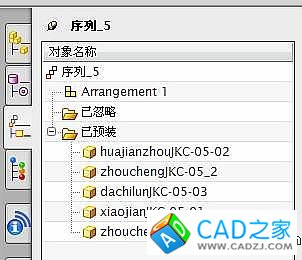

4. 點開序列導航器
5.開始拆卸打開的組行配體
具體功能自己去查

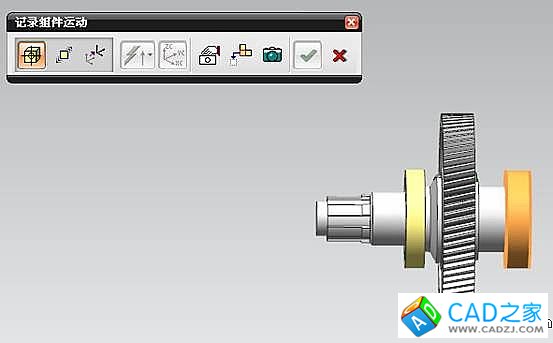

比如我要移動最右邊的齒輪，就要用到插入運動命令：
先選中齒輪：
點擊中鍵：

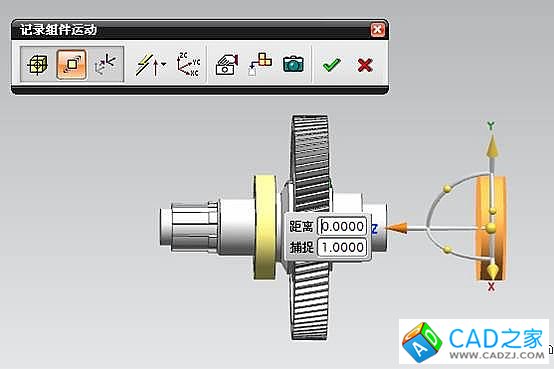

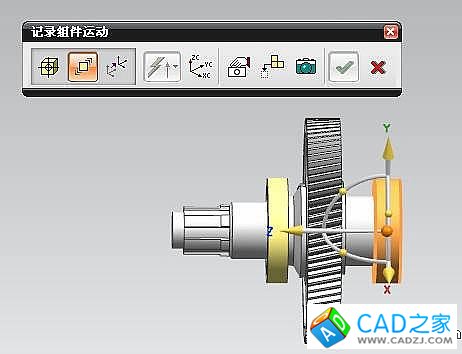

可以看到出現了一個坐標軸，拉動坐標軸可移動選中的軸承，如果約束沒有抑制，拉動坐標軸整個裝配體將一起移動。
剩下的部件按上述方法定義運動。
6.播放
點擊向前播放就能展示拆卸的動畫，點擊向后播放當然就是裝配動畫啦。
UG NX7.5 中可以到處至電影，也就是將動畫以AVI格式導出，但是只能導出向前播放的動畫，如果你做的是裝配的過程就不能到處拆卸的動畫，要同時得到裝配和拆卸的動畫怎么辦呢，裝個屏幕錄像專家，自己錄視頻吧。
