起重機作為工業常用的起重運輸機械，在安全性能方面要求很高。一旦出現事故，輕則影響生產，重則危及工作人員的生命。因此，這對起重機的強度校核與安全性提出很高要求。所以分析產品結構，優化產品設計，降低產品的制造成本，全面提升產品研發能力，以最快的速度和更好的質量滿足客戶的需要是起重機行業的目標，同時這也對應用的設計工具提出了更高的要求。SolidWorks作為一款技術成熟的3D設計軟件，在重型機械行業有著非常廣泛且成熟的用戶，這里為大家介紹一些SolidWorks的特殊技術亮點在起重機行業的應用技巧。

一、桁架式起重機的三維建模

    由于具有節約材料、結構簡單、受力明確以及迎風面少的特點，桁架式起重機很受港口起重機制造企業的歡迎。但由于其大量使用型材焊接而成，在三維設計和出工程圖方面工作量比較大。為了提高設計的效率及便于今后分析，可以在零件環境下，基于SolidWorks的焊接功能，利用多實體進行設計。

   1.實施產品模塊化設計，建立焊接輪廓庫

   由于桁架起重機大量使用型材，所以型材的界面就顯得尤為重要。運用SolidWorks設計庫功能，可以把需要的焊接輪廓全部做成焊接輪廓庫，放在設計庫中，以后需要的時候就可以直接調用。

    此焊接輪廓庫可以包含經常用到的方鋼、矩形管、槽鋼、工字鋼、圓鋼和角鋼等，還可以建立自己定義的輪廓，比如企業經常將兩個工字鋼焊接在一起來做主梁的主要結構，其形狀如圖1所示，建成的輪廓庫如圖2所示。

圖1 運用建立的輪廓快速生成結構件

圖2 設計庫內容

    2.運用3D草圖提高設計效率

    傳統的設計軟件都是直接從二維草圖開始，三維草圖效果較差，實現也比較困難。而桁架起重機為便于結構件的生成，需要的恰恰就是3D結構。現在SolidWorks三維設計可以直接從3D草圖開始繪制，例如桁架門式起重機的骨架就可以直接搭建，并能將3D草圖與2D草圖相互交替使用。搭建好的3D草圖輪廓如圖3所示。

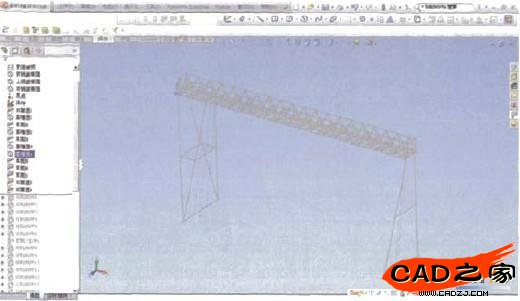

圖3 3D草圖輪廓

    3.使用焊接輪廊直接生成三維模型和工程圖

    借助于設計好的焊接輪廓庫，設計好的3D草圖可以直接快速生成三維模型，且所有的結構件都是在零件中自動以多實體的形式表現，不需要轉化到裝配體狀態，如圖4所示。另外，還可以定義每個實體的屬性，包括材料、重量和長度等，所有的這些屬性都能轉到工程圖中。由于有焊接實體結構，在工程圖中可以直接生成切割清單以及企業中經常用到的材料明細表，如圖5所示。

圖4 起重機三維模型

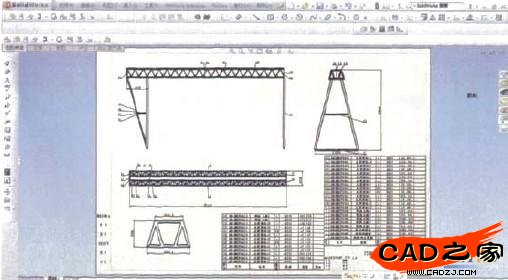

圖5 起重機二維加工圖樣
