將所繪制的曲線投影到曲面上，可以生成一個三維曲線。SolidWorks2006有兩種方式可以生成投影曲線：

    1） 利用兩個相交基準面上的曲線草圖抽影而成曲線（草圖到草圖）。

    2） 是將圖曲線設影到模型面上得到曲線（草圖到面）。

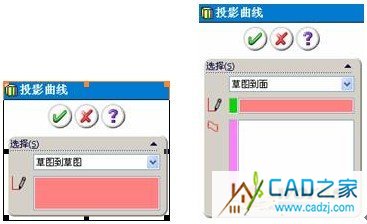

    如圖1所示為“投影曲線”PropertyManager設計樹，投影曲線在特征管理器設計樹中以圖 表示。

圖1　“投影曲線”設計樹

    1 草圖到面

    下面首先來介紹利用兩個相交基準面上的曲線投影得到曲線。

    （1）在兩個相交的基準面上各繪制一個草圖，這兩個草圖輪廓所隱含的拉伸曲面必須相交，才能生成投影曲線，完成后關閉每個草圖。

    （2）按住Ctrl鍵選取這兩個草圖。

    （3）單擊“曲線”工具欄上的（投影曲線）按鈕，或選擇菜單欄中的“插入”|“曲線”|“投影曲線”命令。提示：如果“曲線”工具欄沒有打開，可以選擇菜單欄中的“視圖”|“工具欄”|“曲線”命令將其打開。

    （4）在“投影曲線”PropertyManager設計樹中的顯示框中顯示要投影的兩個草圖名稱，同時在圖形區域中顯示所得到的設影曲線。

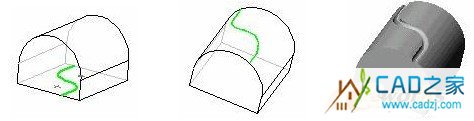

    （5）單擊按鈕，生成投影曲線。如圖5-13所示為兩個草圖（灰色）投影到相互之上形成的3D曲線（綠色）。

投影到面的原始草圖                 投影曲線                用作掃描路徑的投影曲線

圖2　生成投影曲線

    2．草圖到草圖

    此外，SolidWorks2006還可以將草圖曲線投影到模型面上得到曲線。

    （1）在基準面或模型面上，生成一個包含一條閉環或開環曲線的草圖。

    （2）按住Ctrl鍵，選擇草圖和所要投影曲線的面。

    （3）單擊“曲線”工具欄上的 （投影曲線）按鈕，或選擇菜單欄中的“插入”|“曲線”|“投影曲線”命令。

    （4）在“投影曲線”PropertyManager設計樹中會顯示要投影曲線和投影面名稱，同時在圖形區域中顯示所得到的設影曲線。

    （5）如果投影的方向錯誤，選擇“反向投影”復選框改變投影方向。

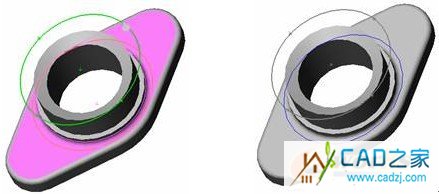

    （6）單擊（確定）按鈕，即可生成投影曲線，如圖3所示。

圖3　生成投影曲線
