柔性零件設計——丘比特神箭
    做了一個簡單的弓箭。在保證材料長度的情況下動起來
    希望大家有興趣對柔性材料的設計討論一下，這里使用弧長約束和關聯設計實現直線和圓弧的柔性設計。

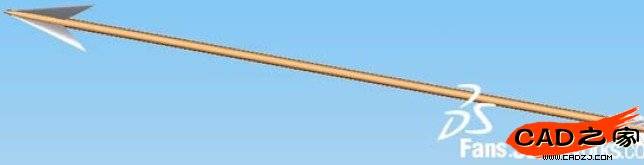

    第一步：隨意建立一個箭，最好圓箭桿來方便裝配

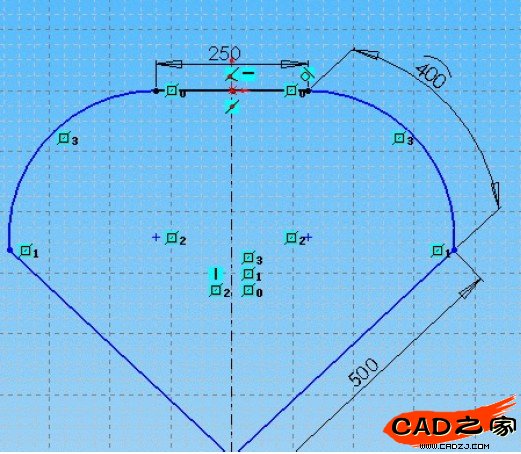

    第二步：新建零件，建立弓的基本草圖。注意圓弧使用長度約束，就是激活約束尺寸后，先點弧兩端再點弧本身。而弧的半徑不約束，拖動可以達到以下效果。
    然后通過引用草圖的辦法分別建立弓和弦

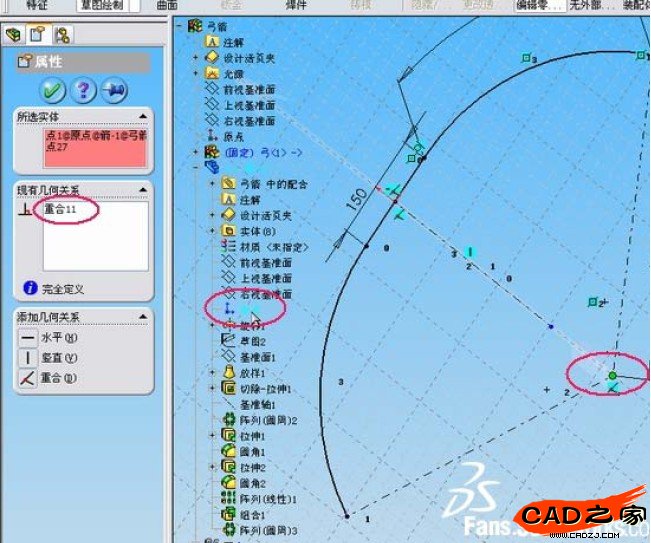

    第三步：裝配，只添加同軸約束。然后在裝配體下編輯弓零件中上一步建立的草圖，并添加拖拽點與箭桿的重合關系。如下：

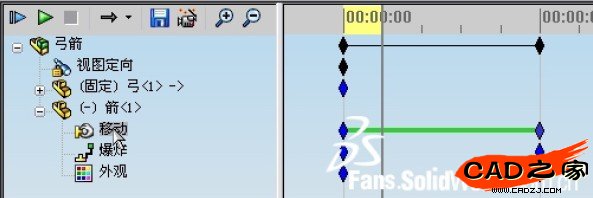

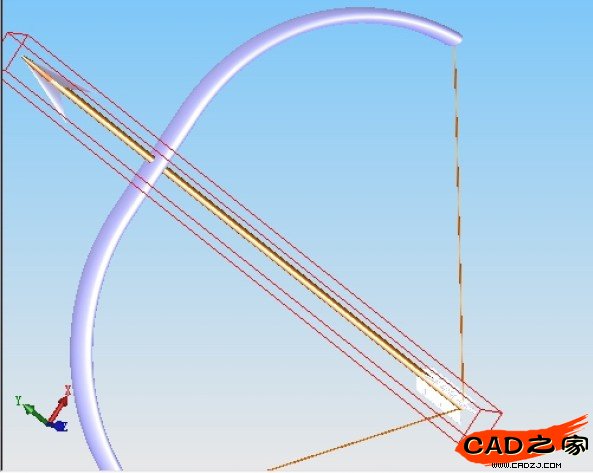

    完成了，在Aminator下拖動箭的時間桿，并拖動箭。保存，然后播放。看看效果吧。
    注：如果需要箭射出，則在箭底端添加第三個零件。有興趣玩玩吧
    總結：此柔性零件主要是通過——弧長約束、關聯設計和動畫插件——的最基本功能的組合應用達到目的，方法不難。可以用來設計一些彈性零件，比如插座啦，銷簧啦等等。
