前言

隨著三維計算機輔助設計（3D CAD）應用軟件功能不斷的發展，三維CAD設計技術在企業中的應用越來越普及。圖紙承擔著設計交流與設計信息傳輸?shù)膬纱笞饔?，為了向產品加工、模具設計及產品檢驗等后期工序提供詳細的描述信息，二維圖紙是必不可少的。

眾所周知，企業一般會基于某一標準(例如：我們的國標GB、國際標準ISO等)的基礎上進行更改，制定一套標準化的企業標準模板及圖紙格式，形成企業內部的標準，規范工程師的圖紙制作。有些大型企業甚至制定統一的圖紙標準要求供應商采納使用。圖紙內容含尺寸標準、公差、基準、技術要求、字體等大量要素，如何根據不同地區的客戶標準要求，高效地制作圖紙并對其進行驗證，以確保工程師所繪制的圖紙滿足預定義的設計標準，則成為了企業標準化部門和工程師追求的目標。SolidWorks作為主流的三維設計軟件，以技術創新著稱，與其他軟件相比較，SolidWorks在這方面有何獨到之處呢？圖紙制作SolidWorks完全可以應付自如，當然SolidWorks圖紙制作不是本文的討論內容。本文將重點討論圖紙的標準化、規范化應用。

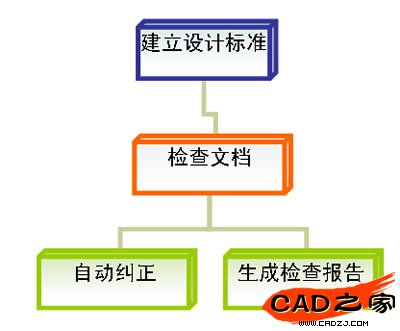

2005年SolidWorks 2006新版本發布時，作為新增功能之一 ——SolidWorks Design Checker（設計審閱器）專門為工程圖圖紙標準化管理服務，可針對工程圖的準確性和完整性進行檢查，這樣工程師便知道是否遵守了企業內部標準，它用圖形標識有問題的地方，并會生成檢查結果報告，使傳統的手工審圖批注成為歷史。目前最新版本的SolidWorks 2009 Design Checker不僅可以對工程圖圖紙進行檢查，還可以對零件文檔、裝配體文檔進行檢查。SolidWorks Design Checker與 SolidWorks用戶界面完全統一，便于操作使用。

。

SolidWorks Design Checker支持的設計元素

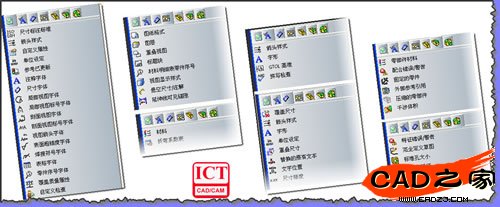

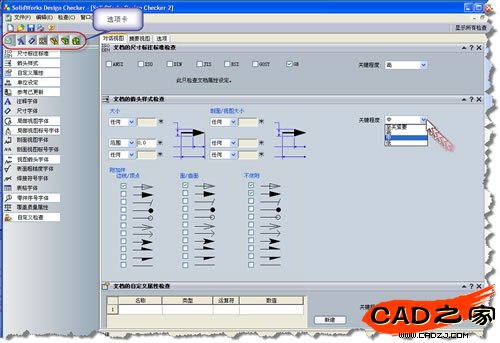

SolidWorks Design Checker 可以針對文檔檢查等7大類型共52項內容進行評估驗證，如圖2：

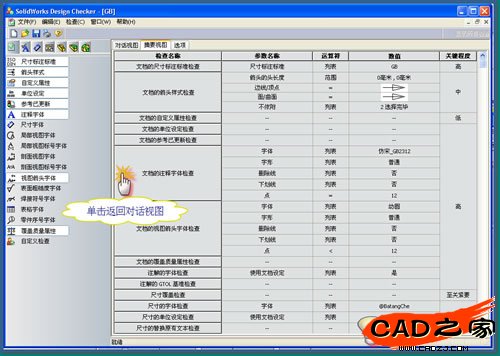

1. 文檔檢查——尺寸標注標準、自定義屬性、字體等；

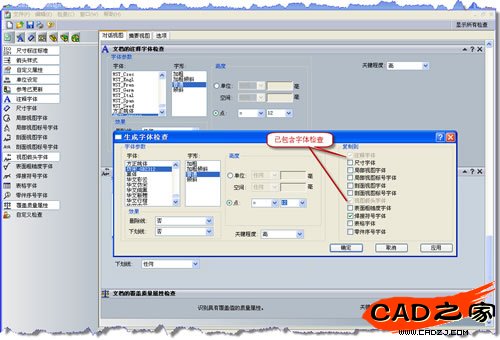

#p#分頁標題#e#2. 注解檢查——箭頭樣式、注解字體和 GTOL 基準等；

3. 尺寸檢查——覆蓋尺寸、箭頭樣式、單位等；

4. 工程圖文檔檢查——圖紙格式、圖層、標題塊等；

5. 零件文檔檢查——指定給零件的材料；

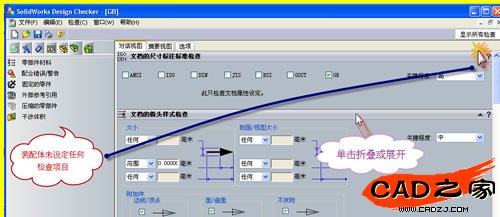

6. 裝配體文檔檢查——零部件材料、配合錯誤/警告、外部參考引用等；

7. 特征檢查——特征錯誤/警告和完全定義的草圖。
