什么是布局草圖？利用布局草圖，我們可以“自頂向下”地設計出一個裝配體。可以繪制一個或者多個草繪，用草圖顯示每個裝配體的零部件所處的位置。然后可以在生成零件之前線作構建和修改設計。此外，我們還可以通過改變布局草圖來更新裝配體文件的內容。在裝配體中所生成的布局草圖，將以不同的草圖圖素來代表裝配體文件的零件。話句話說就是，布局草圖主要用來定義零部件的大小、形狀以及它在裝配體的位置。其優點是如果更改了布局草圖，那么裝配體里參照到它的相關零件都會自動更新。以下面的帶輪為例簡單介紹。

方法：
1.新建一個零件文件。

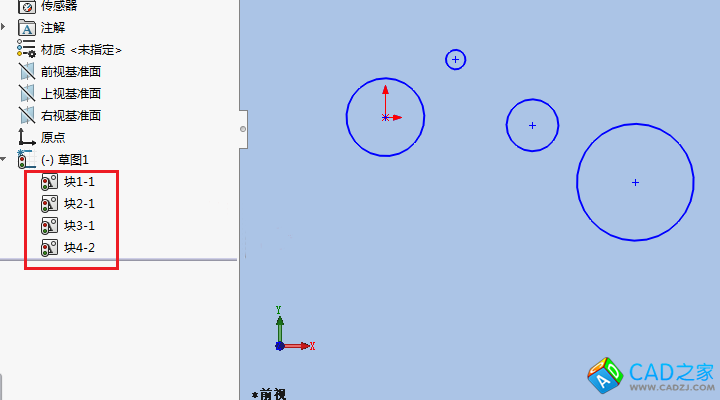

2.在FRONT平面繪制如下的草繪。

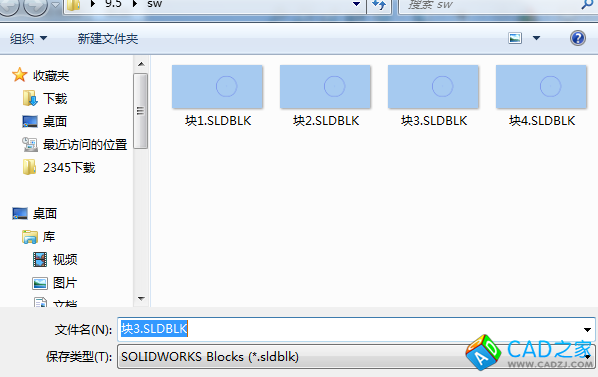

3.點擊【塊】-【制作塊】，將四個圓分別制作成塊并保存。



4.關閉文件新建一個組件。

5.點擊【生成布局】，繪制幾個點用于放置插入塊，并點擊【插入塊】，將之前保存的塊一一進行插入。



6.點擊【從塊制作零件】，再一一選擇四個塊，點擊勾號完成。此時我們可以在特征樹中看到插入的四個塊。

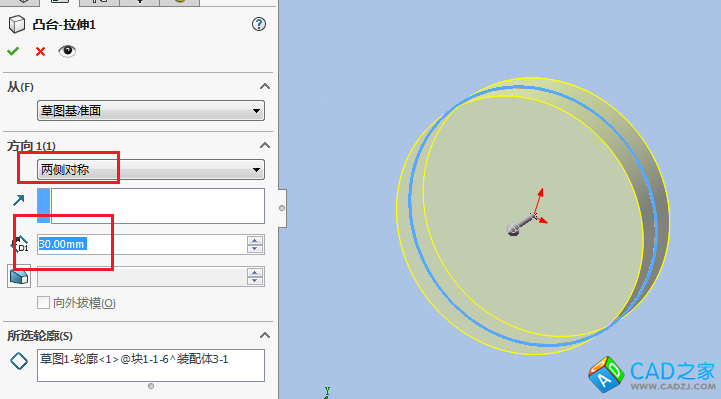

7.在模型樹中選擇第一個塊，鼠標右擊選擇【編輯】，選擇第一個塊，再點擊拉伸，拉伸方式對稱拉伸，長度為30.同時創建一個拉伸切除特征。

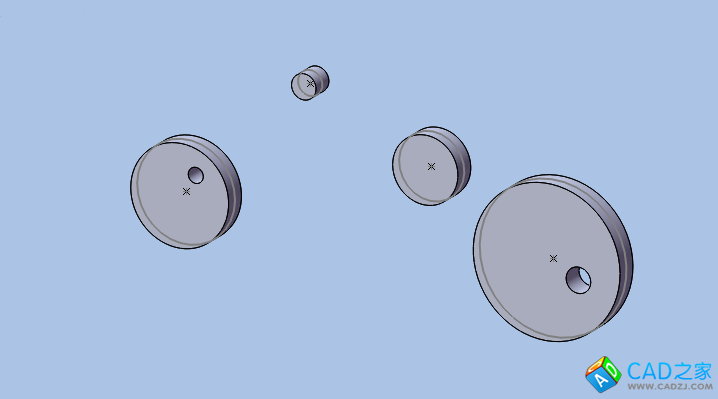

其他幾個塊采用同樣的方法進行拉伸，完成后如下圖。

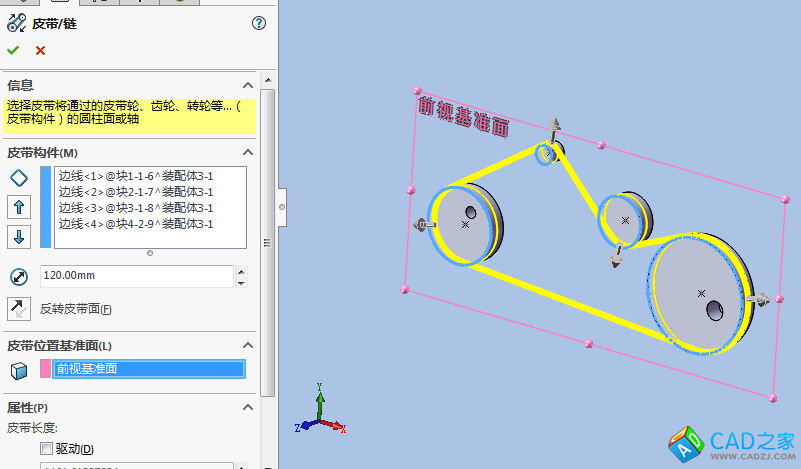

8.點擊【皮帶/鏈】，依次選擇四個輪的端面邊緣，皮帶輪的位置基準面選擇前視基準面。點擊皮帶輪上的箭頭，可以將皮帶的位置進行設置。

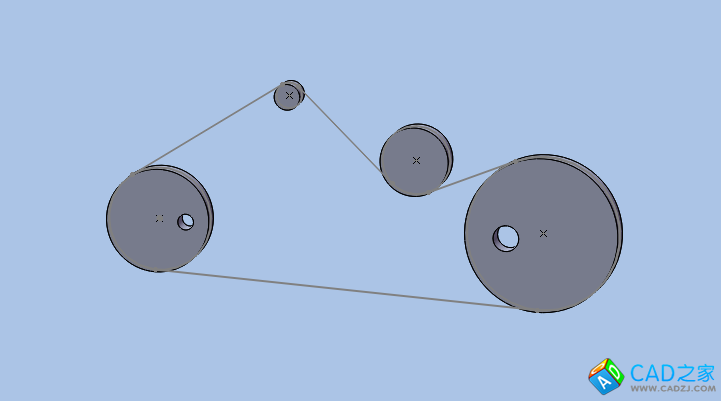

9.完成。

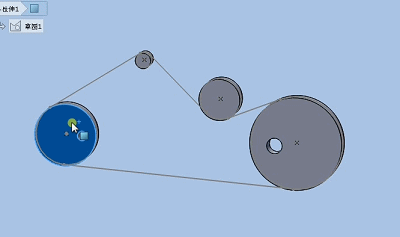

10.拖動其中一個帶輪整個系統就運行起來了。
