SolidWorks SimulationXpress 為 SolidWorks 用戶提供了一容易使用的初步應力分析工具。SimulationXpress 通過在計算機上測試您的設計而取代昂貴并費時的實地測試可幫助您降低成本及上市時間。

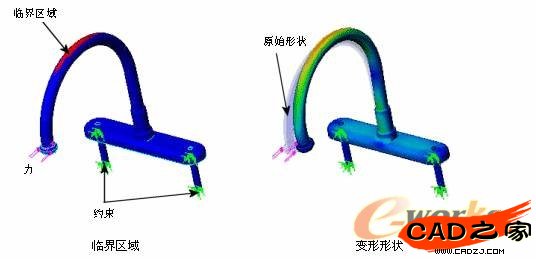

    例如，您可能要檢查向水龍頭施加的力的效果。SimulationXpress 模擬設計周期，并提供應力結果。它還會顯示水龍頭的臨界區域以及各區域的安全級別。根據這些結果，您可以加強不安全區域，并去掉超安全標準設計區域的材料。


    SimulationXpress 使用的設計分析技術與 SolidWorks Simulation 用來進行應力分析的技術相同。SolidWorks Simulation 的產品系列可提供更多的高級分析功能。SimulationXpress 的向導界面將引導您完成五個步驟，以指定材料、夾具、載荷，進行分析和查看結果。
    分析結果的精確度取決于材料屬性、夾具以及載荷。要使結果有效，指定材料屬性必須準確描述零件材料，夾具與載荷也必須準確描述零件的工作條件。
    SimulationXpress 支持對單實體的分析。對于多實體零件，您可一次分析一個實體。對于裝配體，您可一次分析一個實體的物理模擬效應。曲面實體不受支持。
    SimulationXpress 向導將引導您完成步驟以定義材料屬性、夾具、載荷、分析模型和查看結果。每完成一個步驟，SimulationXpress 會立即將之保存。如果您關閉并重新啟動 SimulationXpress，但不關閉該零件文檔，則可獲取該信息。您必須保存零件文檔才能保存分析數據。

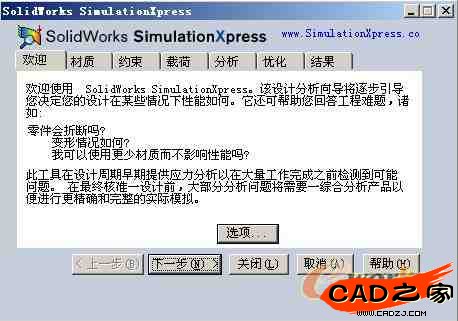

    下面簡要說明 SimulationXpress 用戶界面：


    歡迎標簽：允許您設置默認分析單位并指定保存分析結果的文件夾。在多實體零件中，選擇要分析的實體。在裝配體中，選擇要分析的零部件并從物理模擬輸入載荷。
    材料標簽：指定材料屬性到零件。
    夾具選項卡：應用夾具至零件的面。
    載荷標簽：應用力和壓力至零件的面。
    分析標簽：您可以選擇使用默認設置進行分析或更改設置。
    優化標簽：根據特定準則優化模型尺寸。
    結果標簽：按以下方法查看分析結果：
    1.顯示安全系數小于指定數值的臨界區域。
    2.顯示模型中的應力分布，帶有或不帶有最大和最小應力值的注解。
    3.附帶或不附帶最大和最小位移值的注解來顯示所產生的模型中的位移分布。
    4.顯示模型的變形形狀。
    5.生成 HTML 報告。
    6.生成分析結果的 SolidWorks eDrawing 文件。
    更新按鈕：如果夾具和載荷問題均已解出，請運行 SimulationXpress 分析。否則，會顯示一信息，您必須解出無效的夾具或載荷。
