2實現過程

   2. 1創建SolidWorks服務器

   SolidWorks作為自動化服務器，其提供自動化服務的類型庫文件叫做sldworks.tlb。在Delphi編程環境下，首先選擇"Project"的"Import Type Library"菜單項，在彈出的"Import Type Library"，對話框中檢查是否在注冊表中注冊了相應的類型庫"S1dWorks 2006 Type Library"。如果沒有，點擊"Add"按鈕，選擇SolidWorks安裝目錄下的sldworks.tlb文件進行注冊。然后點擊類型庫名"S1dWorks 2006 Type Library"，在Class names編輯框中將顯示類型庫所提供的所有類對象名字;為避免與Delphi本身的TComponent產生類名沖突，可以將編輯框中的TComponent改名為TSIdComponent。然后點選"Install"或"Create Unit"按鈕，Delphi將在Import子目錄下生成該類型庫的Object Pascal文件sldworks TLB.Pas} SolidWorks提供的所有API函數都包括在這個文件中。接下來就可以利用此sldworks TLB.Pas文件創建SolidWorks對象了。

   2. 2凸輪圖形數據庫的建立

   凸輪圖形數據庫的建立是本系統的基礎，本系統中一切可視化信息以及繪圖所用到的數據均來自于凸輪圖形數據庫。凸輪圖形數據庫實質包括兩個部分:一是己經收編入庫的圖形，二是用Delphi現開發SolidWorks繪圖。

   2. 3收編入庫的凸輪圖形的構建步驟

   1)構建步驟分析凸輪結構，建立數據表格，進行凸輪圖形設計時，首先要根據工作環境、輸入輸出運動轉換方式、安裝空間和布置方式、機器運轉速度等選擇合適的凸輪機構型式。本系統提供了滾子直動從動件盤形凸輪、平底直動從動件盤形凸輪、滾子擺動從動件盤形凸輪、平底擺動從動件盤形凸輪等型式?；境叽鐓?shù)主要包括凸輪的基圓半徑、從動件的偏心距和滾子半徑等。運動規律的選擇主要根據從動件的工作性能由用戶確定，本系統提供了等速運動、等加速等減速運動、余弦加速度運動、正弦加速度運動等。

   每個凸輪都有其相應的數據表格，將凸輪的型式、基本尺寸參數、運動規律以及起始角和結束角等參數記錄在凸輪數據表格中。在對這些數據表格進行分析之后，提取各個表格公有的非數據信息，單獨創建一個數據庫表作為索引表;同時為每個數據表格中的數據信息建立一個數據庫表;搜索遍歷索引表中的索引字段，就可以實現對凸輪圖形數據庫中所有數據表格的訪問。

   2)建立實體模型，收編入庫在對凸輪進行三維造型之前要生成凸輪的二維輪廓線。其方法為:根據凸輪計算程序中求得的凸輪輪廓線坐標數據x (i)，Y (i)，采用SolidWorks提供的樣條曲線連接各點來生成光滑的凸輪輪廓曲線，再進行拉伸操作即可得到三維模型。

   在建立凸輪三維實體模型時(見圖2)，應使所建立的特征盡可能簡單，使參數尺寸盡可能少，利用SolidWorks建立特征功能，并利用宏錄制其過程，建立一宏文件(即內部編程)。然后用變量代替宏文件中的關鍵數據，如凸輪的基圓半徑、從動件的偏心距和滾子半徑等，而這些變量的數據來源即為凸輪圖形數據庫下的某種凸輪類型數據表。建模完成后，把凸輪建模過程所錄制的宏代碼放入?yún)?shù)輸入對話框中"確定"按鈕的Click事件中。每當按下。"確定"按鈕后，首先獲得SolidWorks Application對象和PartDoc對象，激活當前的文檔對象，然后打開凸輪圖。


   2. 4用Delphi現開發SolidWorks繪圖

   用Delphi開發SolidWorks繪圖功能模塊是本系統設計的關鍵所在。首先要?jiǎng)?chuàng)建SIdWorks對象，然后通過創建好的S1dWorks對象創建PartDoc ,ModelDoc2等子對象，并用這些子對象完成凸輪的構建、編輯、修改等。

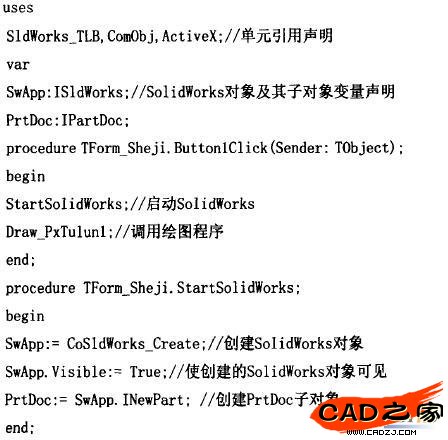

   下面的代碼片段演示了本系統中如何創建S1dWorks對象及其子對象。

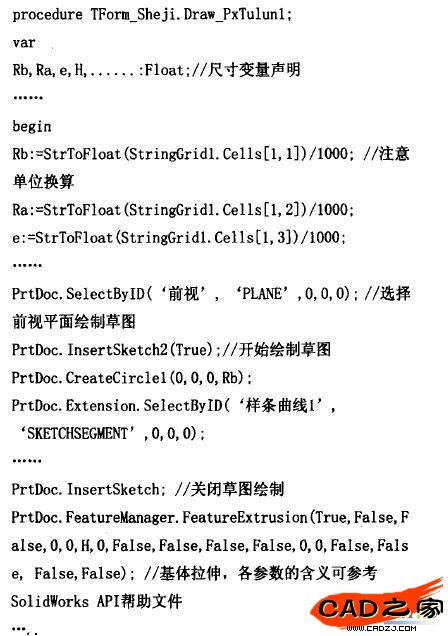

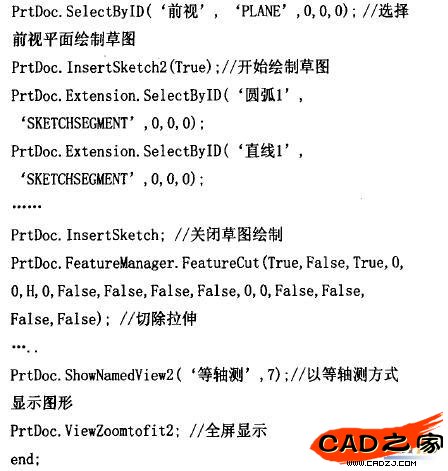

   然后根據子對象的調用創建一個凸輪三維圖形。

   3結語

   本文論述了用Delphi對SolidWorks進行二次開發的方法，重點介紹了凸輪圖形庫開發技術和實現方案。通過建立凸輪圖形庫，為設計人員減輕了勞動強度，縮短了設計時間，提高了設計效率。進一步發展的話，將凸輪圖形庫升級為網絡環境下的遠程凸輪圖形庫，使得設計人員可以方便的通過網絡獲得凸輪圖形，從而更好的實現機械產品的遠程設計與資源共享。
