副標題#e#   龍門式石材加工中心所使用的橫梁是其主要功能部件之一。其橫梁的長度設計為5.425m ，為保證加工中心的加工精度，對橫梁的靜強度和剛度提出了很高的要求。在工程設計中，對構件的強度與剛度計算是一件非常繁瑣的工作，而且在計算過程中很容易出現錯誤。雖然最著名的ANSYS 、NASTRAN 等軟件在功能和求解問題的規模上都有了較大的提高。然而，由于有限元分析本身具有專業性強和建模復雜繁瑣的特點，所以即使是使用目前最先進的有限元分析程序進行大型復雜結構的有限元分析，仍需要投入大量的人力和物力。COSMOS/Works 是與SolidWorks 無縫集成的快速有限元分析軟件。它為機械設計工程師SolidWorks 的環境下，提供比較完整的分析手段。筆者使用了在SolidWorks 中建模，再調用COSMOS/Works有限元分析模塊對傳統結構橫梁和T 型棋梁進行了有限元分析、比較，從而獲得了能夠滿足設計要求的、結構比較合理的橫梁構件。

   1 COSMOS 軟件的特點

   COSMOS/Works 為機械設計工程師在SolidWorks的環境下，提供比較完整的分析手段。憑借先進的快速有限元技術( FFE) ，工程師能非常迅速地實現對大規模的復雜設計的分析和驗證，并且獲得修正和優化設計所需的必要信息。分析的模型和結果與SolidWorks共享一個數據庫，計算結果也可以直觀地顯示在SolidWorks 精確的設計模型上。直觀地管理分析任務、載荷、邊界條件、有限元網格和計算結果等數據，直觀地列入圖形化的樹形分析管理器中。與SolidWorks 特征管理器相同，分析管理中的分析特征可以編輯，支持拖動放置的操作方式。分析的過程既可以用SolidWorks 的下拉菜單實現，也可以直接在分析管理器中進行。

   COSMOS/Works 能在劃分復雜形狀零件的有限元阿格時無需刪除某些特征劃分的有限元網格是雙精度的問。FFE 技術幫助了有限單元的快速生成，使幾何模型可反復修改，修改后網格單元能很快重新生成。載荷和邊界條件能直接指定在SolidWorks 實體的幾何特征上，并且和幾何特征有相關性。載荷和邊界條件的指定能智能地識別常實體模型的幾何形狀和自動指定合適的約束條件，如分布壓力可指定在圓柱面和球面上。對荷和邊界條件，可進行拖動放置操作。

   2 傳統結構建模與分析

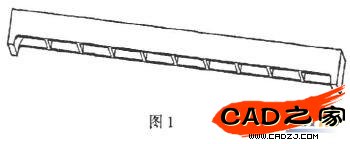

   傳統石材加工用橋式機床一般橫梁跨度都在3-5m 之間，其所使用的結構形式如圖1 所示。橫梁由前后兩塊側板和上頂板及左右兩側的側板構成，中間有連接的加強筋。其中在橫梁的下方，兩側板之間還應當留有安裝一根絲杠和一根轉動軸的位置。


   (1)按照其結構特點，在SolidWorks 建立橫梁模型，其外部尺寸為5450mm*470mm*400mm 。

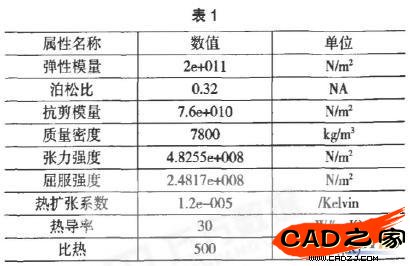

   (2) 打開COSMOS/works 模塊，建立一個研究項目o 定義材料屬性，橫梁為鑄鋼件，選用鑄造碳鋼，其材料特性如表1 。

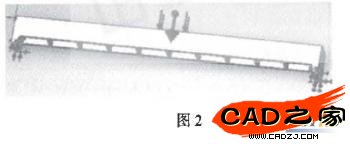

   (3) 添加載荷與約束。再橫梁上表面兩導軌處施加合計20000N 的壓力。在垂直面上施加9.8 的重力加速度。在兩側立板底端分別施加固定約束和不可移動約束。如圖2 所示。

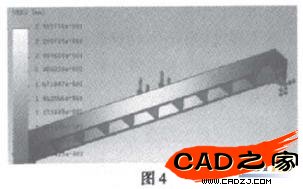

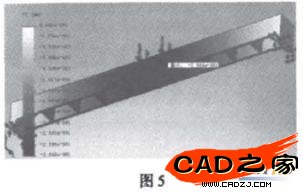

   (4) 劃分網格、分析計算。按默認的設置進行網格劃分，網格類型為實體網格，要素大小為74.788mm. 網格品質為高。獲得15454 個節點和9021 個有限元單元，棋梁總質量為: 2735.29 悔。運行分析計算，設定應力、應變、位移三項輸出，圖3 、圖4 、圖5 分別為對應的應力、應變和Y 向位移分析結果圖例。

   (5) 分析從圖解中可以看出，橫梁應力、應變的最大初均出現在橫梁兩側側板的中間部位，橫梁中心最大Y 向最大位移為0.25mm. 通過探測橫梁中間的加強筋還發現，橫梁中間的加強筋幾乎不承受應力。
