副標題#e#   CAD等技術的推廣應用明顯地提高了設計能力和圖紙質量。過去手工設計時，全部圖紙資料均由資料室統一管理，自從采用CAD技術以后，大部分資料都儲存在計算機內。另外，一個系列的新產品必然承襲老產品中約80%的成果，因此，在設計新產品時，往往要經常查閱老產品的設計圖紙。而大量的設計信息以計算機文件形式存在，這些圖紙或文本文件有可能存放在某一設計部門的計算機目錄下。用戶要查詢有關的資料，如果缺乏查找文件的輔助工具，往往要花費大量的精力，浪費寶貴的時間，因而文件的查詢成為十分頭痛的事情。凸輪圖形庫的建立采用計算機查詢，不僅可以查到當前資料，還可以查到過去或者類似項目的相應資料，從而減少設計時間，提高設計效率。

   1系統結構

   1. 1開發工具

   SolidWorks的二次開發工具很多，如Delphi,C語言、C++語言、Visual C++. Visual Basic. VBA等。開發者可以根據自身的條件、工具特點等選擇合適的開發工具。在建立凸輪三維圖形庫的工作中，作者選用SolidWorks 2006作為開發平臺，并選用Delphi 7.0作為二次開發工具。SolidWorks是Windows環境一下的三維設計軟件，其特點是易學、易用，功能強大，并且完全漢化，使用過程中不存在語言障礙;SolidWorks支持的數據標準有:IGES,DXF, DWG, STEP, VRML等，通過數據轉換接口，SolidWorks可以方便地形成其它CAD, CAE軟件所要求的數據格式;此外，SolidWorks通過COM技術和OLE自動化技術為用戶提供完整的應用編程接口(API)。 Delphi是目前Window:平臺下的優秀開發工具，擁有強大的數據庫編程能力，利用Delphi對SolidWorks進行二次開發，可以將數據庫技術與SolidWorks的強大設計能力相結合，創建出用戶所需要的SolidWorks功能模塊。

   1. 2系統總體結構

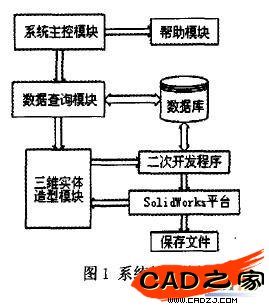

   系統從功能上分為:數據查詢模塊、三維實體造型模塊、幫助模塊等主要模塊。結構上主要包括:系統主控模塊、Delphi對SolidWorks的二次開發程序、SolidWorks軟件平臺等三大部分。系統的總體結構如圖1所示。


   數據查詢模塊主要由數據表格和二維圖形組成。用戶可以根據產品名稱、設計單位、設計時間等進行相關的查詢。

   三維實體造型模塊主要是根據用戶對凸輪結構尺寸的需要，調用Delphi對SolidWorks的二次開發程序，啟動SolidWorks軟件平臺，生成對應凸輪結構尺寸的三維實體造型，用戶也可以在SolidWorks環境下對所需凸輪的圖形進行編輯。幫助模塊主要說明系統的基本操作和使用方法。
