1 螺紋孔的參數化設計

    螺紋加工是工廠中最常見的一道加工工序，螺紋副也是加工圖樣中最常見的結構，工程技術人員在設計繪制加工圖樣時，需要反復的查找與繪制螺紋圖樣，這樣大大減慢了設計的速度。異形孔向導是solidworks軟件針對各種加工孔設計編制的一種工具，它可以對各種型號的孔進行參數化的設計并繪制詳圖，為工程技術人員節省了寶貴的時間。
    1．1 首先繪制一塊平板為接下來螺紋孔的參數化設計做好準備。
    1．2 利用solidworks中的異形孔向導工具對平板進行鉆孔
    操作過程：

    （1）在將要鉆孔的平面繪制定位草圖，方便鉆孔時的定位

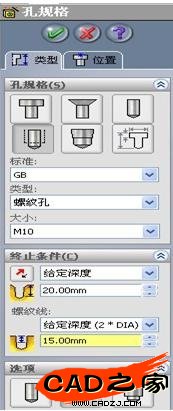

    （2）點選圖標，選好將要鉆孔的類型與大小后按照定位草圖來放置螺紋孔。
    我們選擇鉆M10的螺紋孔，孔深為20，螺紋深度為15。如圖所示


圖1

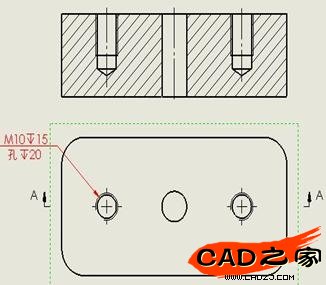

圖2

       觀察圖2我們可以清析的看到，三維設計中應用異形孔向導工具鉆出的孔在二維圖中可以清楚的顯示螺紋的大徑和小徑，完全符合我國作圖標準。
    2． 螺紋副的參數化設計
    2．1 首先我們利用solidworks標準零件庫調出一個螺釘，用這個螺釘與鉆了螺紋孔的平板組成螺紋副。

    利用設計庫來調取標準零件

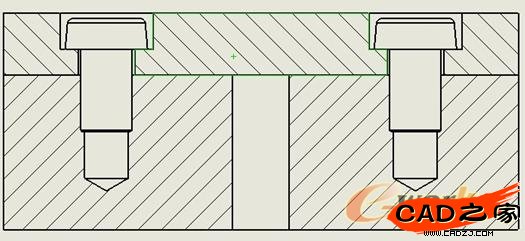

    2．2我們將平板零件，螺釘，連接板組裝成一個裝配體，將其保存后轉入到二維圖中，這時我們會發現一個問題，請看下圖。

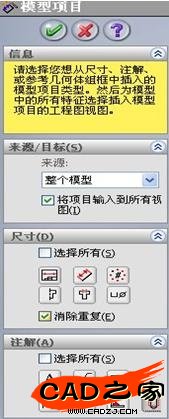

    我們發現裝配圖中并沒有我們常見的螺紋裝飾線，并不能表達出這是一組螺紋副，所以這是一張不準確的圖。碰到這類問題，我們可以通過點擊插入選擇模型項目工具來解決。

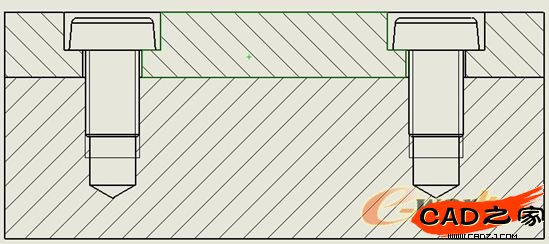

    修改確認后，我們會發現裝配圖發生了改變，它能夠正確的反映出螺紋副的結構了。


    總結：利用solidworks對螺紋副進行參數化的設計并可以隨時對其進行修改，使得怎個設計過程簡單方便，有利于加快設計速度，提高工作效率。
