1 設計思路：

    水泵是利用水流速度產生的動力來作為抽水的動力。關鍵是如何將小溪流水所產生的動能加以利用。對于這個問題，我們的設計思路主要有已下兩點：
    一． 水流動時的動能能推動葉輪旋轉，這一點已經被水輪發電機 所證明。水的動能能使葉輪旋轉帶動發電機發電，為什么就不能帶動抽水機抽水呢？

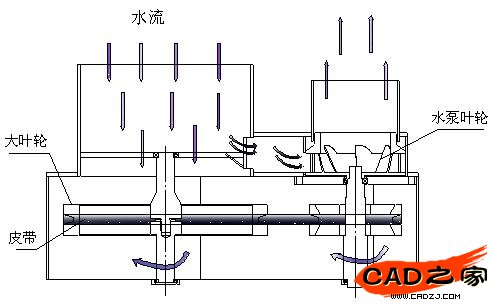

    二． 我們必須設計一個水勢能轉換為動能的裝置，然后與能旋轉的水泵葉輪相結合，下面就是我們設計的水勢能利用裝置簡圖。


    2 原理與目的：

    首先，本作品的設計目的，是服務三農且跟環保與節能這兩個方面有著緊密的聯系的。這臺水動力水泵其實就是利用水自身的勢能沖擊旋轉產生動力達到抽水的目的。在抽水的整個過程中，我們不需要再增添其它的動力源，并且只要水流具備一定的落差且流量足夠，這臺機器就會持續運轉,在我國的廣大山區，較多的農田，果園都因電力無法到而造成進行灌溉，給國家與百姓造成了巨大的經濟損失。


    工作原理是利用水流的落差產生的勢能來沖擊大葉輪，將水流的勢能轉化成大葉輪轉動的動能，由大葉輪通過皮帶或齒輪來帶動水泵葉輪的轉動。整個過程中大部分水流會沖擊大葉輪，小部分水流會通過圓筒壁上的一個通道不斷的被水泵葉輪吸走，達到以水抽水的目的并將其送到一個更高的高度。

    3 設計方案：

    這部水動力水泵主要是利用水勢能來帶動皮帶輪旋轉，設計過程中發現，我們還可以選用齒輪的傳動結構來進行設計。
    方案一：直接使用皮帶輪將兩帶輪連接，達到傳動的目的。
    方案二：在葉輪下安裝齒輪，通過齒輪來傳遞動力。
    這里我們采用方案一進行設計制造。

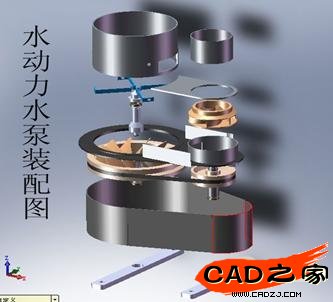

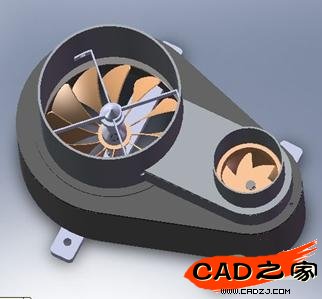

    水泵模型的建立：首先介紹下水動力水泵結構組成，主要由進水桶，過濾網,大葉輪,小皮帶輪，水泵葉輪,出水桶及一根皮帶（或齒輪），若干板材組成.使用solidworks對產品進行三維造型，其水泵裝配圖如下：

水泵裝配原圖

    4 繪制加工圖樣：

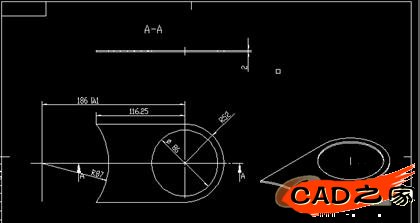

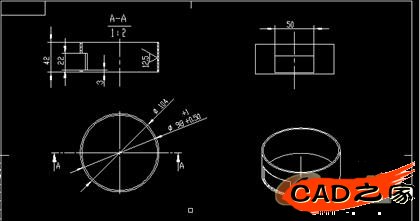

    當我們檢查裝配體合格后，我們的工作就進入加工準備階段，我們利用solidworks快速實用的工程圖版塊，繪制出需加工的零件二維圖并對其進行審核，通過方可進行加工。
    5 實物制作：

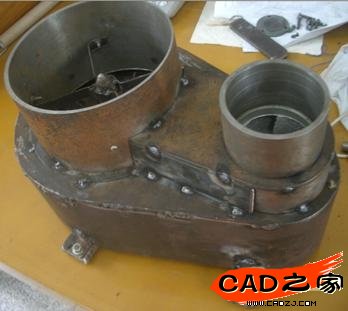

    使用solidworks繪制的零件圖進行加工制造，并依據其裝配圖進行安裝調試，加工出的產品達到了solidworks設計的標準，再一次證明了solidworks三維設計軟件的優越性。
    6 小結：

    solidworks是一款集三維造型，工程圖，力學分析，運動模擬于一身的優秀三維設計軟件，利用solidworks對新型水泵進行反復的設計、修改，并用于制造，使創新思想快的成為了一種現實，充分的體現了solidworks在設計領域的優越性。
