工程機械設計中，必然要涉及工程機械的計算機輔助設計(CAD)，如挖掘機，路面檢測維修車等，都是由數量繁多的機械零部件組成，在這些機械的計算機輔助設計中，如果有一個參數化設計的三維模型庫，便可以直接調用已有零部件，修改參數，達到省時省力，縮短設汁周期的目的，而實現模型庫的網絡瀏覽，更可以方便客戶的遠程查詢，由此作者提出了基于SolidWorks工程機械三維模型庫的建庫思想。

    1總體設計方案

    建立一個完整的工程機械虛擬模型庫系統，應該考慮到從建設到管理維護及網絡實施的整個過程。我們設計這個系統，不僅用于機械零部件的調用，還要實現三維模型的網絡瀏覽，便于用戶的遠程查看。本文將其分為模型庫的建設，管理和網站建設三個主要部分(圖1)。模型庫的建設分為二維模型零件庫，裝配動畫庫和工作仿真模型庫三個部分;模型庫的管理主要涉及文件的添加、刪除以及權限的管理部分;網站的建設包括格式轉換，頁面風格規劃和網頁設計與網站建設。



    2設計方法及關鍵技術

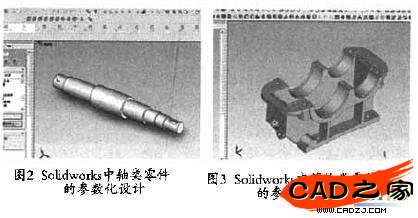

    本文以SolidWorks為主要三維建模軟件實現模型庫的參數化設計(圖2,圖3);以3D MAX為渲染及動畫制作軟件實現真實材質的渲染及裝配體工作仿真動畫;以Premiere和豪杰視頻文件格式轉換軟件實現AVI視頻文件到GIF文件的轉化;以Access數據庫軟件和SQL語言編程實現模型庫的管理;以Microsoft EruntPage2000為網頁設計軟件創建以網絡形式顯示的虛擬模型庫，實現模型庫的網絡實施和遠程瀏覽。


    工程機械三維模型庫的建立，主要部分是機械零部件的參數化計算機輔助設計，而SolidWorks是一套基于Windows的CAD/CAE/CAM/PDN1桌面集成系統，采用自頂向下的設計方法，可動態模擬裝配過程，采用基于特征的實體建模,100%的參數化設計和100%的可修改性，具有基于特征的參數化實體造型，NURBS復雜曲面造型，實體與曲面融合，基于約束的裝配造型以及IGES,STEP,VDA-FS,DWG數據交換等一系列先進的三維設計功能及工具，將2D繪圖與3D造型技術融為一體，為PC機上實現CAD/CAM的集成提供了條件。
