操作方式

    根據我們的經驗與收集的資料整理后，除了使用Winzip&WinRar等一般的壓縮工具之外，將縮小SolidWorks文件大小的方法歸納為以下的八種方法：

    1. “修改文件屬性”法

    此方式適用于SolidWorks的文件，包括零件、組合件與工程圖。經過測試，我們發現SolidWorks的圖像品質會影響文件的大小，圖像的品質越高，文件越大。因此我們在保存文件時可以將圖像的品質設置為最粗糙的數值，請在保存文件時選擇菜單上的工具/選項，在文件屬性表頁上選擇【圖像品質】，如圖一所示。將涂彩的的設置改為自定義，并且將控制桿調整至較快，此時顯示圖案的圖框內會出先比較粗糙的多邊形；線架構的部分也請調整為自定義與低(較快)的位置。這樣的調整會讓模型的涂彩與線架構顯示模式變得比較粗糙，但是這只會影響顯示的效果，并不會影響到模型的幾何資料。我們曾經對一個大小為2,665kb的工程圖檔進行測試，當圖像的品質降到最低的設置后保存文件，該文件大小減小為1,765kb，效果非常顯著。

圖一、設置文件屬性

    2. “另存新檔”法

    如果您經常使用MS Word，是否曾經發現，當Word文件不斷增加時，做一個另存新檔的操作后，文件居然變小了。因此，將SolidWorks的零件文件另存其他文件時，也可以將一些文件冗長的多余信息忽略后進行保存，進而達到將文件文件縮小的目的。在使用【另存新檔】的指令時，SolidWorks會提示您可能出現與組合件、工程圖或者其他參考文件發生關聯性的問題，此時在必要的情況下應該選擇【另存備份檔】選項，如圖二所示。請參考后列的統計表格中關于另存新檔對于縮小某些文件的效果是很不錯的，但是有些內部資料不是非常零散的文件則不會有顯著的效果。

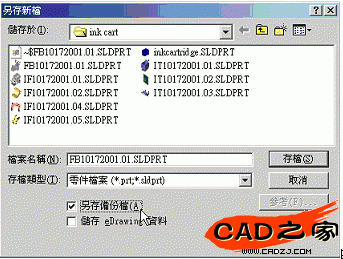

圖二、另存備份檔

    3. “抑制”法

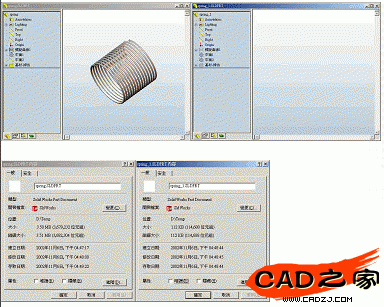

    這種方式的特點就是在保存文件前，先將零件中的所有特征都先抑制起來，即使是組合件也可以將所有的零組件都進行抑制或者隱藏，如此可以將文件急速縮小，觀看文件時再將所有抑制的特征打開出來。如下圖中的彈簧文件，沒有抑制特征與抑制特制的文件大小相差近30倍。這樣的做法配合SolidWorks的模型配置來設置保存時的模型配置，所有的特征抑制起來當成一個配置，如此在對方恢復抑制時不會發生恢復抑制的錯誤產生。
