聽同事介紹中望CAD推出了最新版本中望CAD2011，新版本不僅增加了十余種全新功能，并且在軟件的運行速度等方面也有了顯著的提升和完善，于是我馬上下載，并在第一時間進行了體驗。試用之后發現，作為一款二維CAD軟件，中望CAD不僅在二維方面新增加了很多實用功能，在三維功能的擴展方面也有所提升和完善。其中三維輪廓線這個功能就非常方便，尤其是在制造行業，會經常用到。今天我就和大家分享一下，中望CAD2011三維輪廓線這個功能。
      三維輪廓線是指提取三維對象的輪廓線，生成二維、三維可見或隱藏的輪廓線。它可以去除實體部分的數據，而保留對象的構造線框，以簡化視圖，提取后的輪廓線有2種顯示方式，一是保持它的立體結構，二是將其投影，產生一個壓扁的圖形，以滿足不同的展示效果。
      首先繪制任意三維圖形，以下圖為例：

      鍵盤輸入: SOLPROF
      在圖紙空間中創建三維實體的輪廓圖像。
      命令行信息:
      選擇對象: 選擇一個或多個三維實體后回車確定選擇集。是否在單獨的圖層中顯示隱藏的輪廓線？[是(Y)/否(N)]<是>: 輸入 y 或 n，或按 Enter 鍵。

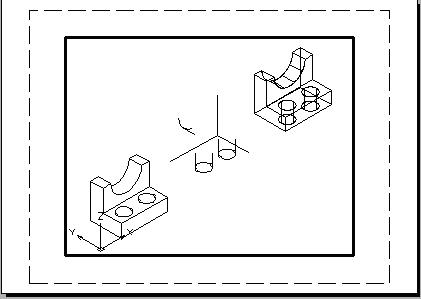

  如果選擇<是> 不管選擇集中有多少個實體，只生成兩個塊，一個塊包含可見輪廓線，另一個包含隱藏輪廓線。

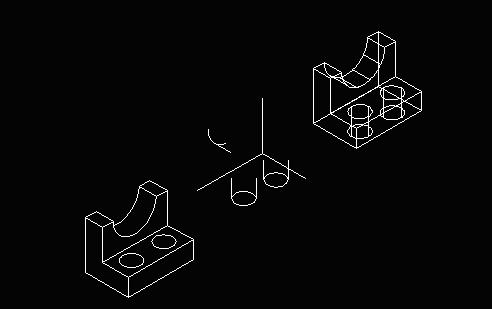

      切換到模型空間觀察會更直觀。

  如果選擇<否>把所有輪廓線當作可見線，并為每個選定實體的輪廓線創建一個塊。塊的線型和所屬圖層與選擇“是”選項時創建可見輪廓線塊相同。如果選擇集中有n個實體,則創建n個塊，每個塊包含的輪廓線分別是一個或多個實體輪廓線的并集。

  是否將輪廓線投影到平面？[是(Y)>/否(N)]<是>: 輸入 y 或 n，或按 Enter 鍵
如果選擇<是>ZWCAD 將用二維對象創建輪廓線。三維輪廓被投影到一個與觀察方向垂直并且通過 UCS 原點的平面上。

  通過“視圖”——“三維動態觀察器”進行鼠標旋轉操作能方便的觀察到以塊的形式生成的二維輪廓線。

  從視覺效果上來看，感覺圖形被“壓扁”了。


  如果選擇<否> ZWCAD 將用三維對象創建輪廓線。



      以上的例子可以看出，中望CAD平臺在三維功能上的不斷完善和提高給設計者帶來的更多的方便和實用性，也給將來CAD平臺三維功能的擴展和二次開發留下更為廣闊的空間。
