如何使用中望CAD進行蓋板繪制

題目：根據蓋板的主視圖，使用中望CAD來畫俯視圖。

下面是使用中望CAD畫俯視圖的畫法：

第一步：根據上面的主視圖，畫俯視圖的輔助線。

1、圖層選擇虛線層，

2、輸入命令xl，或者點擊軟件左側的構造線按鈕“”來繪制構造線。

3、根據主視圖的各個端點畫出構造線。

（輔助線）

4、根據蓋板的寬度會回蓋板的邊，圖層選擇輪廓層

5、使用“L”命令，或者點擊左側工具欄的直線按鈕“”，來繪制俯視圖的輪廓線。

6、根據設計要求蓋板寬度要求為83，那么我們就使用直線在之前的輔助線上繪制出蓋板的寬線。然后把整個蓋板的外輪廓畫出。如下圖：

第二步：畫蓋板上的螺絲孔。

1、利用軸線定位螺絲孔的中心位置，在圖層工具欄選擇紅色3中心線層

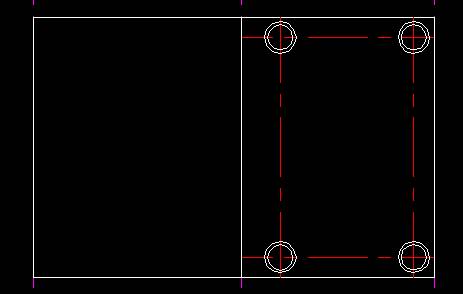

2、選擇直線畫出軸線，然后選擇輪廓線圖層，用圓畫出螺絲孔。如下圖：

（螺絲孔）

第三步：圖形的修整。

1、刪除黃色的輔助線。方法有很多，可以點選這些線后，點擊鍵盤上的delete鍵，也可以用鼠標點擊右邊的刪除功能按鈕來刪除“”

2、使用“td”快捷命令，或用鼠標點擊右邊的打斷功能按鈕來對

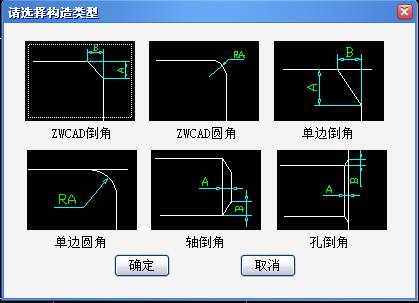

3、輸入“dj”，或者點擊右側的機械功能面板中的“構造工具”，選擇“倒圓/倒角”，點選其中的“ZWCAD圓角”來對蓋板螺絲孔附近的邊角進行修正。

修整后的圖形如下：

（修整后）

第四步：標注。

1、尺寸標注，點擊右側的機械功能面板中的“尺寸標注”，選擇“智能標注”。來標注俯視圖上的長，寬，倒角等。

2、點擊右側的機械功能面板中的“尺寸標注”，選擇“直徑標注”中的dial3。來標注螺絲孔的直徑。

3、點擊右側的機械功能面板中的“符號標注”，選擇“粗糙度”，對相關面的粗糙度進行標注，或輸入命令“rough”。

4、雙擊尺寸標注可對尺寸標注和符號進行相關的修改，使其符合做工需求。

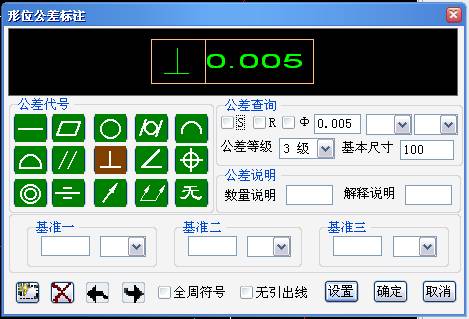

5、對相關內容進行形位公差標注，點擊右側的機械功能面板中的“符號標注”，選擇“形位公差”，或輸入命令“xwgc”。

6、對尺寸標注加入相關標注檢驗。以提示對該尺寸的檢驗率。在菜單“標注”中選擇“檢驗”，調出尺寸檢驗的界面，或者輸入命令“diminspect”調出。界面如下圖：

然后，根據實際需求，標寫檢驗率。

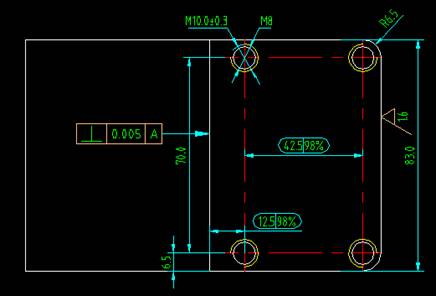

最后，我們完成了所有標注，如下圖：

第五步：繪制圖框

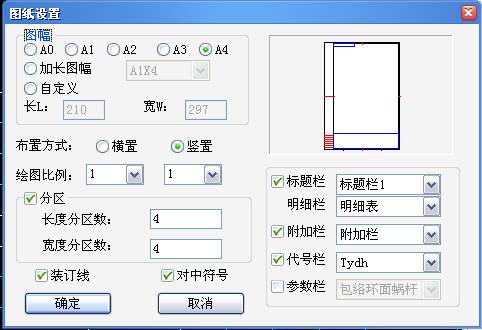

1、點擊右側的機械功能面板中的“圖紙”，選擇“圖紙設置”。出現如下圖所示界面：

我們圖幅選擇A4，布置方式選擇“豎置”，其他默認。然后點擊確定，這樣在繪圖區會自動生產一個圖框，選擇這個圖框，使用“M”命令，拖動圖框是其把我們的所畫圖包含進去，調整到合適的位置。如下圖：

2、點擊右側的機械功能面板中的“圖紙”，選擇“標題欄填寫”，“附加欄填寫”對各個欄目進行賦值。

3、點擊右側的機械功能面板中的“文字處理”，選擇“技術統計”，在彈出的面板中對技術條件進行填寫。

4、最后，對于其他的說明，列入蓋板其他地方的粗糙度是多少，按照慣例一般標寫在圖紙的左上角。
這樣，我們一副簡單的蓋板圖紙基本完成了，如下圖：

總結：蓋板這個圖形比較簡單，但是從他的繪制過程，我們基本可以把在機械繪圖中所用到的基本操作用到。某些功能的使用需要根據實際情況來進行。個人感覺，使用中望機械軟件，在制造業領域可以很好的提升設計速度，給工業設計帶來質的飛躍。

(文/Vincent)
