中望CAD的操作接口與Autocad相似，在使用上完全不用擔心重新學習上的障礙，這是一大優勢。在臺灣的設計工作者，Autocad是必須熟練的，無論你對其他繪圖設計軟件如何熟練，例如Solidwork或是pro/E..等等。Autocad還是必學科目。而中望CAD傳承了這個設計界的靈魂基礎，并加注了國情需求，且以高性價比呈現國人，不能不謂之國人之福.

下列筆者就國產中望CAD三維繪圖實務上的一些見解及使用上簡易說明中望CAD軟件最實務的心得，希望對讀者有所幫助。

1、中望CAD系統畫面安排

讀者可以依照下圖，將常用的圖形工具列安置到繪圖畫面上。這是筆者的經驗，可以加快繪圖時的指令選用速度。當然讀者可以依照自己的經驗加入或刪除圖形工具列，其實沒有一定的方式，只要你覺得順手即可。

三維繪制的基本概念

通常我們所謂的三維(Three Dimensional)，是用來表示三維造型的XYZ三個方向之直角坐標，利用XYZ三個方向，我們就可以很方便的表示三維空間的對象及造型。

下列就講述三維繪制的兩個非常重要的概念(建議讀者非常詳細研究，幾乎所有三維軟件皆以此概念為繪圖基礎)。A.UCS坐標繪圖平面之定義、B.觀看視圖視角的定義。

(A).UCS坐標繪圖平面定義

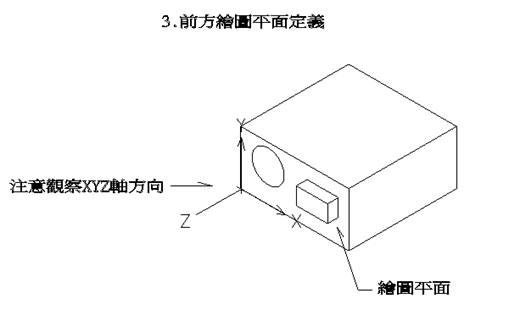

顧名思義就是要在哪一個平面繪圖。我們皆知一個四方體有六個面，而我們要定義一個面為繪圖平面，才能在那ㄧ個面繪圖。然后也才能進行三維的拉伸、旋轉、移動、布爾運算..等等，進行復雜三維造型建立。你可以想象拿一支筆，在一個四方體上畫圖，就可以明了三維繪圖就是這樣簡單。我就以下圖簡易說明UCS坐標繪圖平面的意義。(讀者注意，我們繪圖的平面是以XY平面為繪圖面，而Z是高度拉伸的軸向)

用心看完上面三個圖，你應該就知道什么是UCS坐標繪圖平面，但是你一定會有疑問要如何定義UCS坐標繪圖平面呢？其實中望CAD在定義UCS坐標繪圖平面已經很完善了，下列所示的圖標菜單就是定義繪圖平面的工具。

其中介紹一個相當好用的指令而且可以隨心所欲的定義繪圖平面，三點定義一個繪圖平面。淺顯而易見的就是三個點定義一個平面，請看下圖就能明了。

當然這只是其中一個指令，其它指令各有用法也相當好用，讀者可以參考市面上的相關書籍就可以快速掌握繪制的運用了。

(B).觀看視圖視角的定義

當我們?cè)谌S圖形繪制的過程中一定會依照各種不同角度去觀看是否如我們所想的樣子，此時就需要視圖視角定義。就如同我們?cè)谛蕾p美女時，都會想辦法在各種不同角度欣賞的情境是一樣的，而國產中望CAD在此一方面非常完善穩定。下列圖標工具列就是視圖視角定義的指令。

依序功能如下:

2、命名視圖　à此一指令非常好用，當我們要觀看特殊自定視角時，可以儲存起來及重新呼叫視角，應用在透視圖及高級渲染時，可以快速呼叫自訂視角。

1. 俯視圖
2. 仰視圖
3. 右是圖
4. 左視圖
5. 前視圖
6. 后視圖
7. 西南等角視圖
8. 東南等角視圖　à筆者最常用的視角
9. 東北等角視圖
10. 西北等角視圖

另外有一個指令亦是非常好用，三維動態檢視，讓你可以隨心所欲的動態旋轉三維對象檢視。
看完上述兩大重點，相信讀者已經有一些概念了。其實這是很簡單也是很重要的概念，當你了解三維繪圖的基礎后，加上多練習幾個習題，就能得心應手。其實三維繪圖不外乎à定義繪圖平面à在繪圖平面繪制圖素à移動、修剪、復制、延伸..等等à拉伸成實體或旋轉成實體à布爾運算à視圖視角檢視。看到這里恭喜你，已經成為三維繪圖的成員之一了，成為高手指日可待，當然還需付出一些努力。

3、中望CAD渲染器及效果終極測試

提到渲染三維對象常常令人驚艷，而中望CAD已極具國際水平，亦令人驚艷。無論在陰影、反射、光影追蹤、貼圖、光線定義、燈光設置。其實比Autocad還要好掌控，也相對容易。這對需要產生非常真實的渲染效果的用戶，無非如虎添翼。如今許多設計工作，常常需要用真實渲染的圖片，提供給客戶評估及了解設計內容，進而在后續對于設計內容上之認同也有很大的幫助，以免雙方認知的不同而產生糾紛，這是一個很重要的概念也是趨勢。所以我對這個項目始終非常感興趣，所以終極測試了中望CAD軟件的渲染效果。

下列就渲染設置做依簡易說明，這是宣染效果的重要因素。

而在檢視à渲染à材質à只定材質到à選S指令à選取對象à材質指定頁面à選定材質à按編輯鈕，可見下列頁面，其材質編輯相當容易，讀者可以依照字義就可以輕易明了意思了。

下列就是筆者使用國產中望CAD渲染的成果。

(一).用中望CAD繪制三維對象，定義為透視視圖視角，及材質指定到三維對象。定義透視圖可用DVIEW指令，進行透視圖調整。

(二)渲染成果一，采用藍色系為主。

(三)渲染成果二，采用金黃色系為主。

(四)室內設計三維繪圖構建。

(五)室內設計渲染成果，此為使用中望CAD渲染到文件方式，所以圖片會比較大一些，亦可設置儲存尺寸，請參閱渲染到文件頁面之設置。

(六)外部檔案ACIS插入渲染效果，中望CAD功能已具備完善，目前有許多三維繪圖軟件皆可輸出ACIS檔案格式。而中望亦可插入及輸出ACIS檔案格式，可真是方便至極，完全符合工業檔案交流的方便性。這在國產CAD軟件中，中望CAD是處于領先的地位。

下圖是筆者以pro/E繪制的鼠標三維對象，插入中望CAD軟件中渲染的成果。

結論

以上是筆者試用中望CAD軟件的些一論述及測試，而中望CAD軟件尚有許多好用的功能，筆者無法一一詳細說明。要是詳細說明，可能筆者要針對中望CAD軟件寫一本書了。

但是我還有許多設計工作要執行，只是簡短以此拋磚引玉，希望讀者詳細研究CAD軟件，各位可到市面上參考依相相關書籍即可輕松學習，這對各位未來設計工作上會有非常大的幫助。而筆者的結論是中望CAD是一套值得去嘗試研究的軟件，因?yàn)橐呀?jīng)國際水平，一些指令功能性及軟件穩定性在國產軟件中也是處于領先地位，也具有與Autocad媲美的水平了。感謝各位耐心看完，待筆者有空再發表一些CAD的使用上的技巧及概念文章，例如如何用中望CAD繪制曲面圖形，謝謝！
