Show-n-tell”即“邊學邊用”是中望3D這款三維CAD非常有特色的一套教學系統。它高效、便捷，能夠更快地讓使用者學習。即使之前從來沒有接觸過這款中望3D這款三維CAD，也可以通過“邊學邊用”很快地學習和掌握。你還可以自己動手，來制作一個“邊學邊用”的教學系統。那么今天就為大家介紹如何在中望3D中制作“邊學邊用”系統，你自己也可以成為三維CAD的教學高手哦!

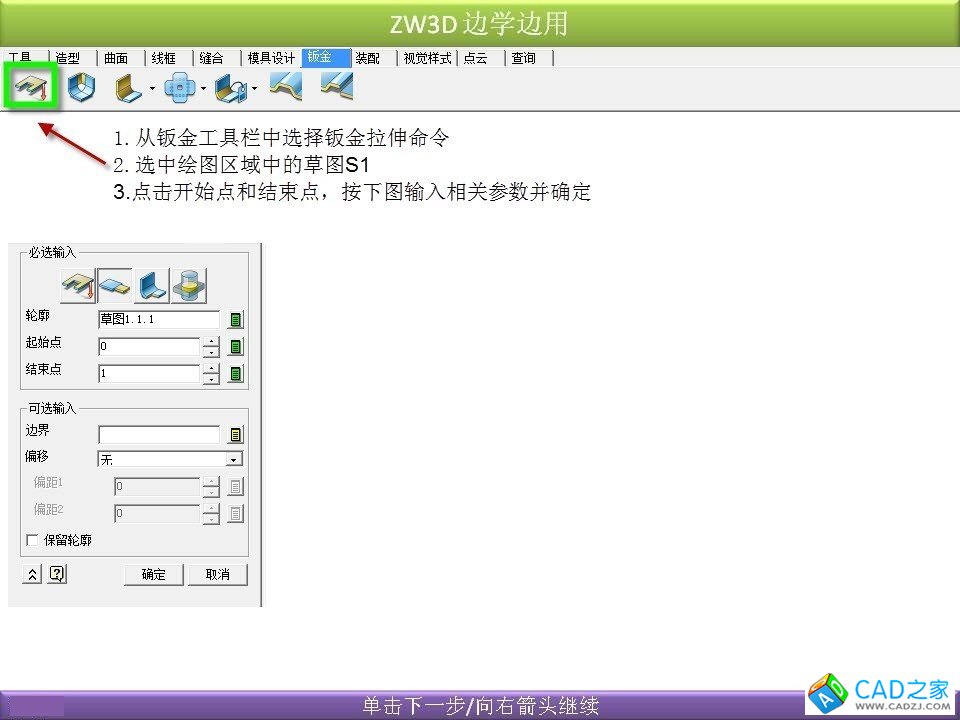

　　1.在制作“邊學邊用”之前，需要將背景圖片制作好。通過截圖軟件截取并編輯，得到所需要的圖片，圖片中需要留空白區域以便放置幾何模型。圖片可如下圖(圖一)所示：

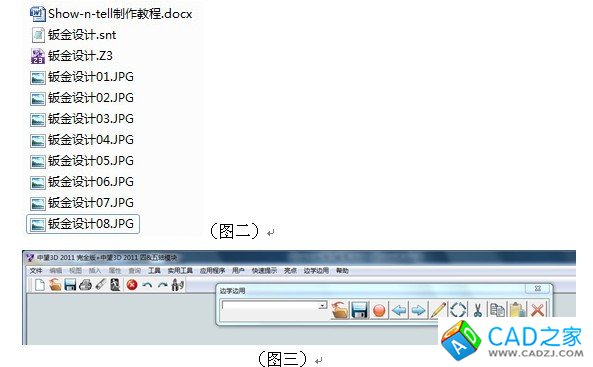

　　2.整個show-n-tell的圖片需按步驟排列，并且名稱改為自己好記憶的名稱，方便后續選取(圖二)。

　　3.需要注意的是在制作“邊學邊用”時，是鏈接到圖片所在的位置與名稱的，所以在制作完成“邊學邊用”后，圖片的名稱與位置不能更改，否則會因無法找到路徑而不顯示圖片

　　4.打開中望3D軟件。點擊工具-邊學邊用編輯器(圖三)

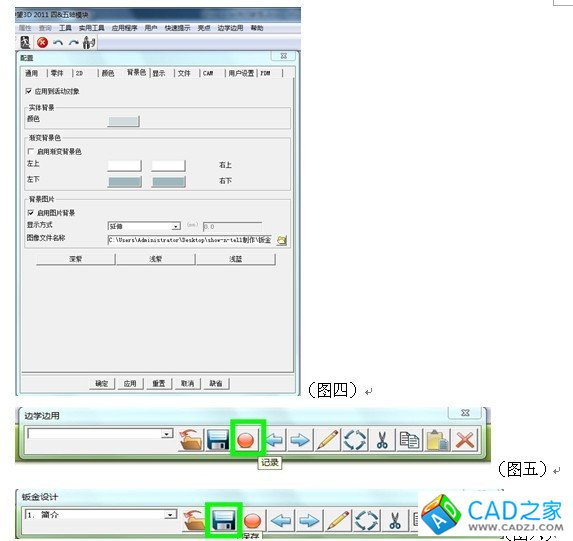

　　5.點擊實用工具-配置，打開配置對話框。并進行如下設置。勾選“啟用圖片背景”，“圖片文件名稱”瀏覽找到“鈑金設計01.JPG”，在“顯示方式”中選擇延伸選項，這可以保證此圖片在不同顯示分辨率的電腦上依然滿屏顯示。(圖四)

　　6.確定，退出配置對話框。

　　7.點擊邊學邊用編輯器對話框中的記錄按鈕，如下圖綠色方框中所標記，并命名為“簡介”。(圖五)

　　8.點擊保存，將此邊學邊用保存在本地磁盤上，建議與零件及圖片保存在同一文件夾下。(圖六)

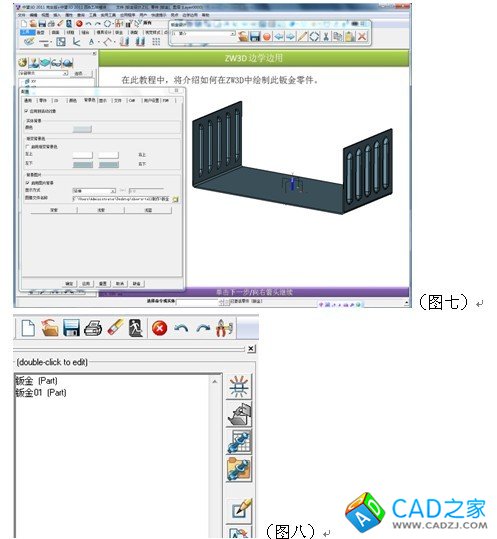

　　9.使用ZW3D文件-打開，打開鈑金設計零件，并選擇“鈑金(零件)”，打開此零件。同前所示，修改配置，將圖像文件改為“鈑金設計02.JPG”。(圖七)

　　10.將零件模型調整為最佳可視視角。同上步驟在邊學邊用編輯器中記錄，命名為“鈑金零件”。保存，替換掉已存在的“鈑金設計.snt”。

　　11.退出零件(注意，這里不是關閉零件，而是退出)，這里就需要用到ZW3D中的一個文件可包含多個零件的特性。

　　12.新建一個零件，命名為“鈑金01”，如下圖八：

　　13.雙擊“鈑金01”，進入此零件。

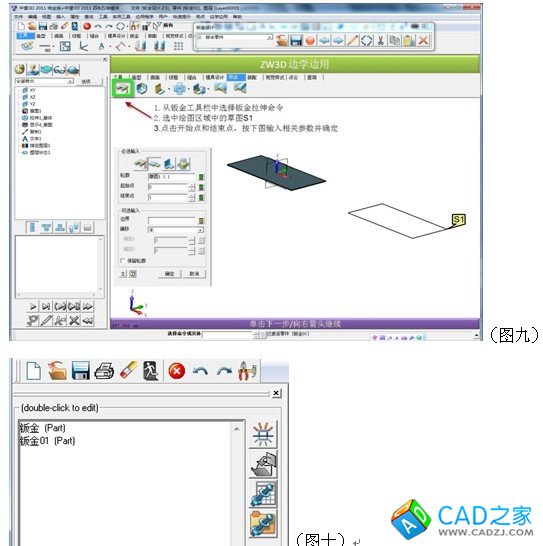

　　14.進入鈑金01零件之后，首先修改背景配置。然后繪制需要的模型。這里需要注意的是，首先需要繪制出一個已經完成的模型，即此步驟的結果。同時也需要提供操作此步驟中所需要幾何元素。如下圖中需要得到左上的鈑金拉伸主體，在拉伸時需要選擇草圖，則在制作show-n-tell時，需要復制一份草圖出來供練習者使用，如右下所示(圖九)。

　　15.完成操作后，在邊學邊用編輯器中記錄并保存，操作方法同上。

　　16.退出零件，到此界面(圖十)

　　17.選擇“鈑金01”，使用復制-粘貼，將此零件進行復制，然后使用重命名命令將復制出來的零件改名為“鈑金02”。

　　18.雙擊“鈑金02”，進入此零件。

　　19.同步驟14.修改背景配置、建立結果模型、復制模型、邊學邊用編輯器記錄、保存(圖十一)。

　　(圖十一)

　　20.重復退出零件、復制零件、編輯零件等操作直至完成所有邊學邊用的記錄。最終結果如下圖(圖十二)：

　　(圖十二)
