中望CAD2011自發布以來，受到很多設計師朋友的喜愛，軟件中有很多新的功能和特色，給設計師的設計工作提供了很多便利。有不少設計師朋友非常關心CAD軟件的批量打印功能，今天就為大家介紹一下中望CAD2011的批量打印功能。

提及CAD的批量打印功能，主要分為以下兩個方面：

1，    一個DWG文件中包含多張圖紙的批量打印

2，    多個DWG文件的批量打印

結合大家普遍使用的實際情況，我來給大家講一講如何在中望CAD2011中實現這兩方面的批量打印功能。

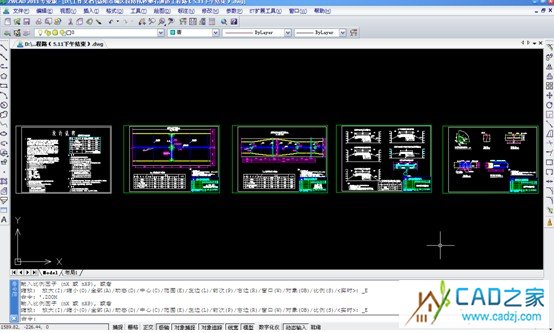

大家請看圖一，在一張DWG圖紙中包含5張圖紙，那么我們?nèi)绾螌崿F(xiàn)這5張圖紙的批量打印功能呢？

圖一

中望CAD2011有一個專門的批量打印插件。中望CAD2011批量打印安裝包下載地址：

http://www.zwcad.com/shequ/show.php?id=1713

只需要雙擊該程序，默認下一步安裝完成后，便可在中望CAD中輸入PLDY的命令來調出該批量打印程序。如圖二所示：

圖二

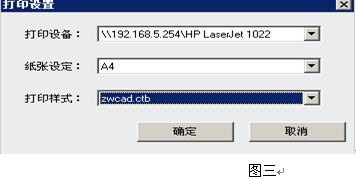

首先，我們進行打印設置方面的配置。選擇相應的打印機、紙張、打印樣式，然后按照需要設置其他的打印參數。（圖三）

由于該功能自動打印是對每張圖紙圖框的識別，因此我們需要讓軟件能自動識別圖紙的圖框，比如我們打印這5張圖紙，則需要軟件能主動識別出5個圖框。在軟件里我們提供了3種方式：圖塊（圖框為特定圖塊）、圖層（指定圖層為封閉矩形）、散線（圖框為散的直線）。一般來說，如果需要打印的圖紙圖框是某個特定圖塊，那么我們可以直接選擇第一種方式，比較方便。但是如果圖紙的圖框在圖塊或者圖層的設定上比較隨意，那么軟件就無法自動判斷出圖框了，這時候需要我們的“幫助”，手動繪制一個特定層的封閉矩形來實現。例如在這個例子里（圖四），我們可以設置一個圖框?qū)樱⒃O(shè)置為不打印。

然后，我們將層切換到圖框?qū)樱瑢⑿枰蛴〉?張圖用矩形框起來。

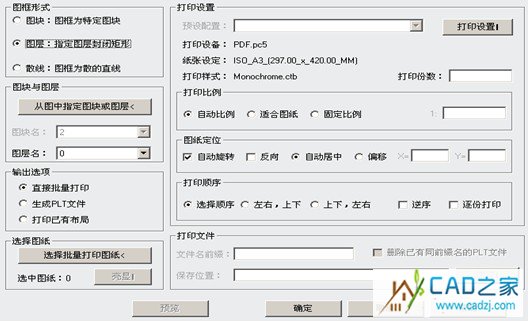

接著，我們調出批量打印界面，將圖框形式選擇為圖層，圖層名選擇為：圖框?qū)?。然后點擊“選擇批量打印圖紙”，框選整個圖紙，確定之后，自動彈出批量打印界面，顯示如下信息（圖五）：

這表示，DWG文件中的5張圖紙已被識別，此時點擊確定，開始批量打印，軟件會依次打印出符合之前設定要求的5張圖紙。

如果圖紙較多，采用這種方式，在很大程度上節省了打印圖紙的時間，提高了工作效率，是不是非常方便呢？

接下來，我再給大家介紹多張DWG圖紙如何在中望CAD2011中實現批量打印。

還是舉個例子：假設我現在有Drawing1.dwg—Drawing5.dwg共5張DWG圖紙，那么我如何一次性將這5張圖紙全部打印出來呢？步驟如下：

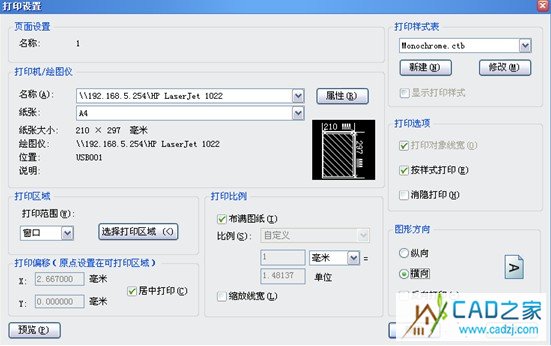

首先，我們在中望CAD2011中打開這5張圖紙，分別對這5張圖紙進行打印方面的參數設置。比如針對第一張圖紙，我們點擊“文件”—“頁面設置”—“新建”，將新頁面命名為“1”，此時彈出打印設置對話框，我們接著進行對圖紙進行相關設置（圖六），包括選擇打印機，紙張，打印范圍，打印樣式等。選擇好了以后點擊確定保存。接著將第2張圖紙頁面設置為2，以此類推。

圖六

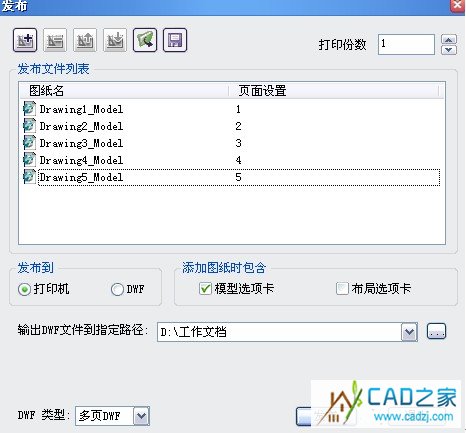

設置完成后，我們選擇“文件”—“發布”的功能，調出發布功能對話框。由于我們只是在模型空間打印，所以只選擇“模型選項卡”，發布到打印機即可。最重要的是，將頁面設置由默認修改為之前設置的名稱“1、2、3、4、5”，然后我們點擊“發布”（圖七），軟件就可以將所有的圖紙一次性打印出來了，在一定程度上也節省了我們的精力和時間，顯的非常方便和快捷。

圖七

通過以上對批量打印功能在中望CAD2011中的應用的介紹，希望能給使用中望CAD的朋友提供一些參考和幫助。中望CAD在經歷了2009、2010版以后，在2011版中，功能更強大，有更多的好的特色和亮點等待大家去發掘。#p#分頁標題#e#
