隨著技術的不斷創新，在中望CAD2010中增強了三維方面的功能，其中添加了掃掠和放樣這兩個新功能，使創建三維對象變得更方便。下面介紹一下掃掠這個功能。

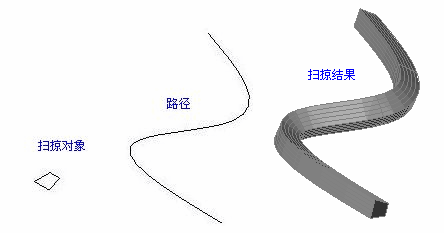

掃掠：就是沿某一路徑掃掠二維對象（輪廓可為開放或閉合）來創建三維實體，此命令有點類似拉伸，但比起拉伸有更多的選項。掃掠時可以設置對齊方式、基點、比例和扭曲參數。

可掃掠的對象有：直線、圓弧、橢圓弧、二維多段線、圓、橢圓、平面三維面、二維樣條曲線。

可以用作掃掠路經的對象有：直線、圓弧、橢圓弧、二維多段線、圓、橢圓、二維樣條曲線、二維多段線、三維樣條曲線、三維多段線。





執行掃掠命令的方法有以下幾種：


• 直接在命令欄中輸入“sweep”啟動掃掠命令

• 選擇“繪圖”——“實體”——“掃掠”命令，執行掃掠命令

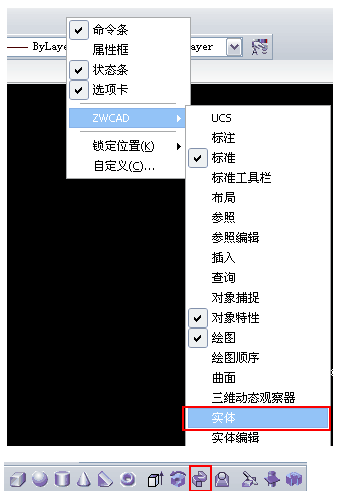

• 或者在工具欄的空白處點擊右鍵打開快捷菜單，選擇“zwcad”調出“實體”工具欄，然后直接點擊掃掠明令的快捷鍵啟動命令

掃掠的一些巧妙的技巧：

1.可以在和相同的平面上繪制源對象，甚至不必將源對象放在路經上。掃掠命令會計算出源對象的中心（可以使用“基點”選項指定源對象的基點）。

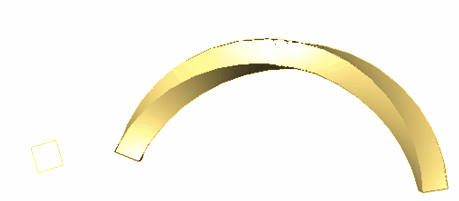

2.可以沿路經扭曲對象，比如指定扭曲角度為180度，就代表從路徑開始到結束隊形扭曲了180度，如下圖。使用“扭曲”時還有一個子選項“傾斜”，此項可以控制使用三維掃掠路徑（三維多段線、三維樣條曲線）時，對象自然地傾斜。

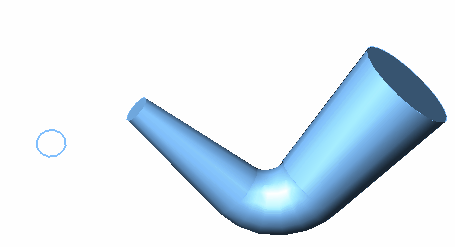

3.可以沿掃掠路徑縮放源對象，如下圖比例設為5，圓沿著路徑放大5倍。

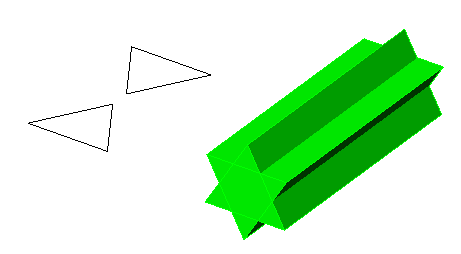

4.在使用掃掠時，用戶可以同時掃掠多個對象，但這些對象必須在同一個平面中，下圖就是同時掃掠了兩個三角形。




5. 用戶還可以通過系統變量DELOBJ來控制在創建實體后是否自動刪除原來的掃掠對象和掃掠路徑。在命令欄輸入DELOBJ命令，此時命令欄提示 “DELOBJ的新當前值 (關閉(OFF)或打開(ON)) <打開(ON)>:”，如果輸入on表示刪除源對象，輸入off則表示保留源對象。

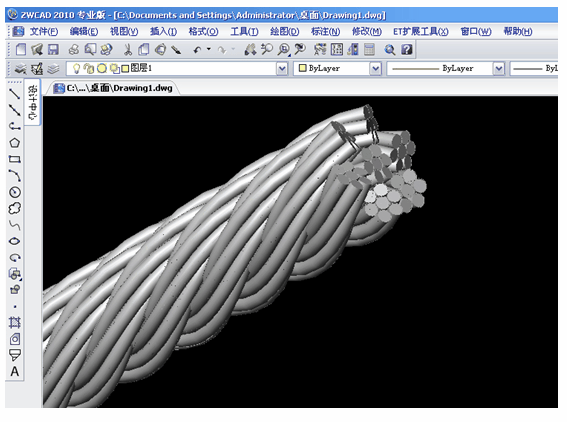

掃掠命令將創建復雜的實體變得更簡單，在制作三維模型的時候會經常被用到，下圖一段鋼絲繩就是使用掃掠功能來制作。
