在使用CAD軟件進行設計的時候，有很多種技巧可以幫助你提高設計效率。以中望3D為例，在設計中把常用標準零件加入到自定義的零件庫，可以減少零件的重新建模，增加標準零件的重用性，提高工作效率。下面就為大家介紹一下中望3D的自定義零件庫。

設計思路：在三維零件樣板的基礎上確定一組設計參數來控制模型的形狀和拓撲關系，并建立零件族設計參數的系列尺寸。最后，通過選擇不同系列尺寸來自動生成零件的三維模型，從而實現三維零件庫的創建。

1. 創建三維零件樣板

下面我們以標準漸開線直齒輪為例子

1.1控制齒輪的基本參數為:

齒數 =z 模數=m 壓力角=α 齒頂高系數=Ha 頂隙系數=Ca

齒輪厚度=H

1.2 由于齒輪的模數m 、壓力角α、齒頂高系數Ha 及頂隙系數Ca都有國家標準規定，正常情況下均為常數,所以實際我們只需控制z和 H值就可以達到控制齒輪的基本形狀

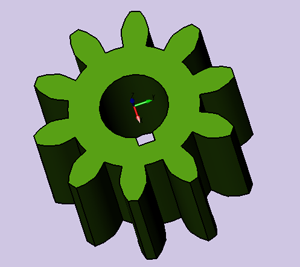

1.3 建立齒輪的基本模型(具體過程不再詳細說明)

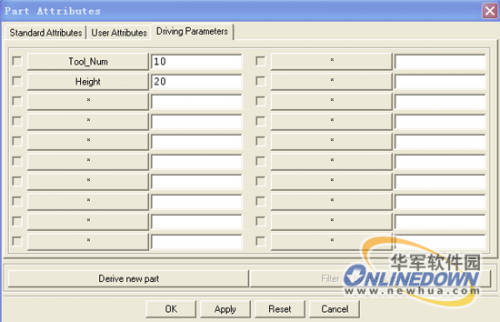

1.4 添加齒輪的基本參數為部件屬性

Attributes → Part attributes

注：這里Tool_Num =Z =齒輪齒數 Height =H=齒輪厚度

2. 族表的建立

2.1 Utilities →PartTable

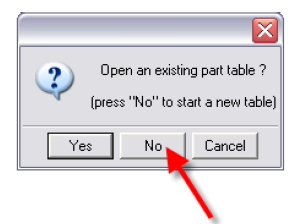

2.2 在彈出窗口選擇No,創建一個新表格

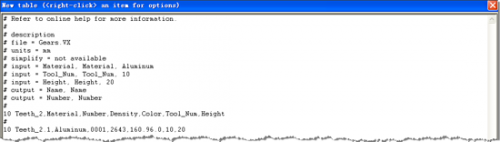

2.3 你將看到以下編輯界面：

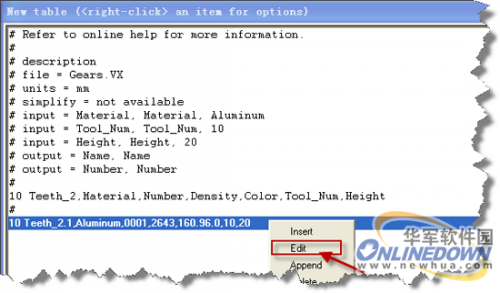

2.4 如圖示右擊選擇Edit

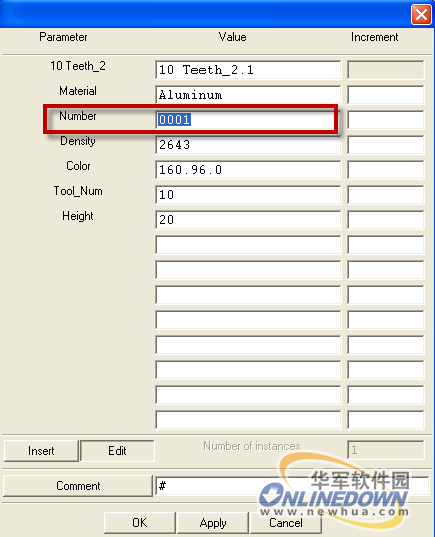

2.5 在Number一欄輸入 “G_001”,點擊Apply 退出

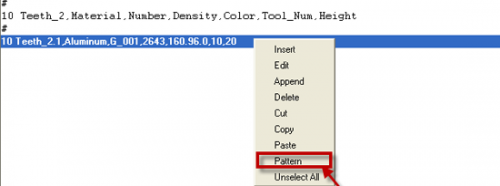

2.6 點擊Paste

2.7 如下圖所示，填寫對話框

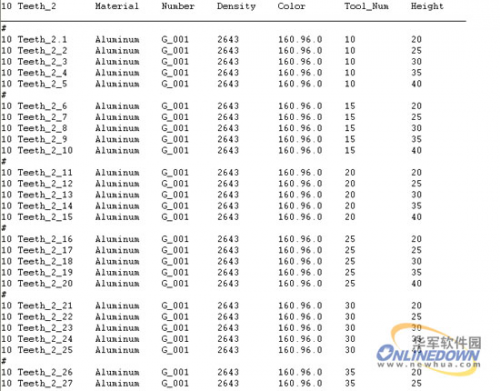

2.8確認后，我們可以看到表格增加了 50(10*5)條名目

2.9 點擊Save → Ok保存退出

3. 三維零件庫的調用(兩種途徑)

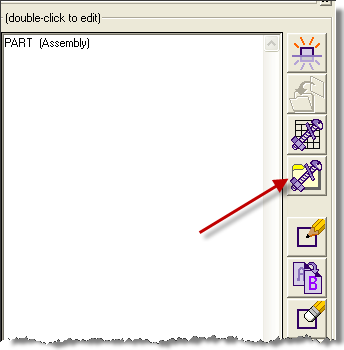

3.1通過項目文件管理器，直接調用

Use the part library

3.2直接在操作界面以裝配部件的方式導入

Utilities → Part library

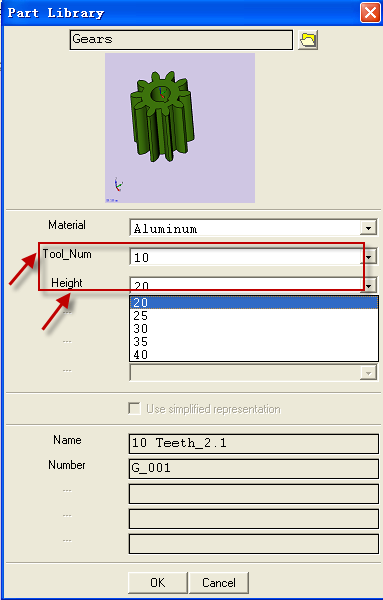

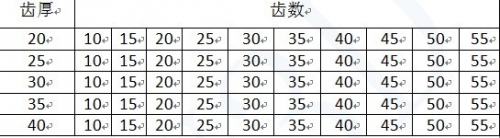

3.3在零件調用界面，我們可以看到Tool_Num和Height增加了下拉菜單，其族表對應表格為

共可調用50個不同尺寸規格的子零件

至此，完成齒輪的自定義零件庫的創建。
