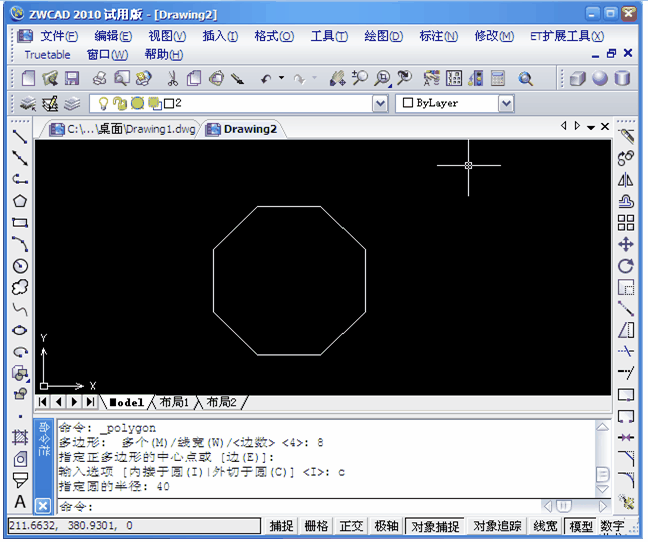

中望CAD是一款功能非常強大的設計軟件，我們日常生活中使用的許多產品，都可以通過中望CAD繪制出來。今天，我們就采用中望CAD來繪制一把常見的雨傘。 首先畫一個正八邊型，外切于圓。邊長40。


然后，將視圖切換到西南等軸測視圖，并采用UCS命令，將X軸旋轉90°，然后在此八邊形的中心，畫一條垂直直線，長24。


改變UCS位置，輸入UCS命令，采用3點的方式（八邊形的中點，八邊形的一個端點，以及剛畫的那條直線的頂點），定位坐標系原點，畫一段圓弧，連接八邊形的兩個端點和直線的頂點。

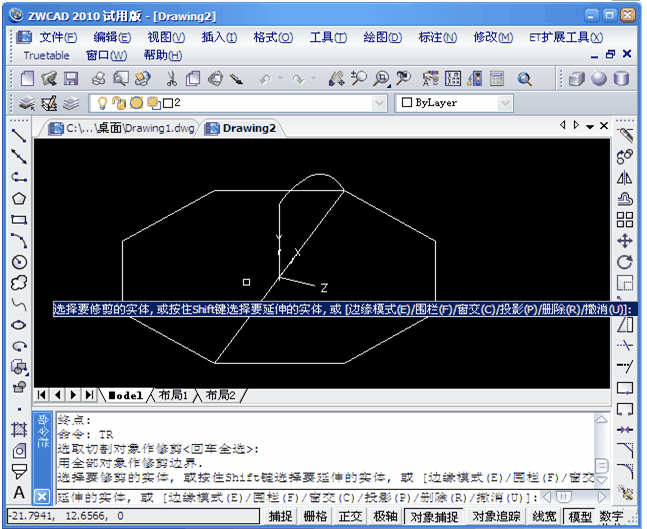

采用TR命令，修剪該圓弧，保留一半即可。

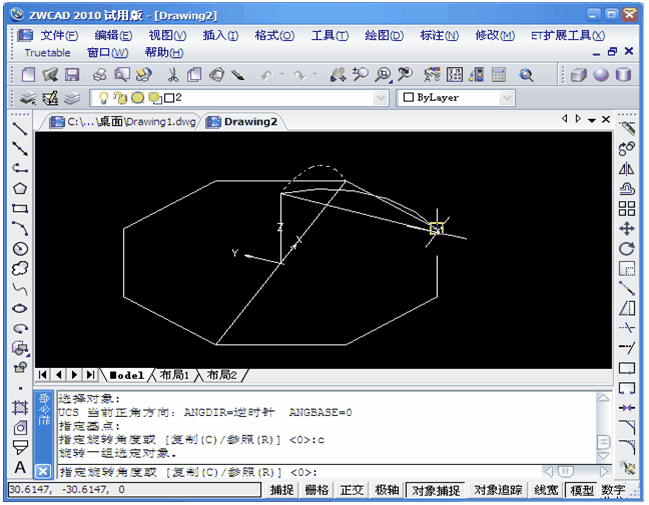

采用UCS命令，旋轉X軸-90°，選擇圓弧，采用旋轉命令，復制一個。


把視圖切換到俯視圖，再畫一段圓弧如下圖。半徑長40。

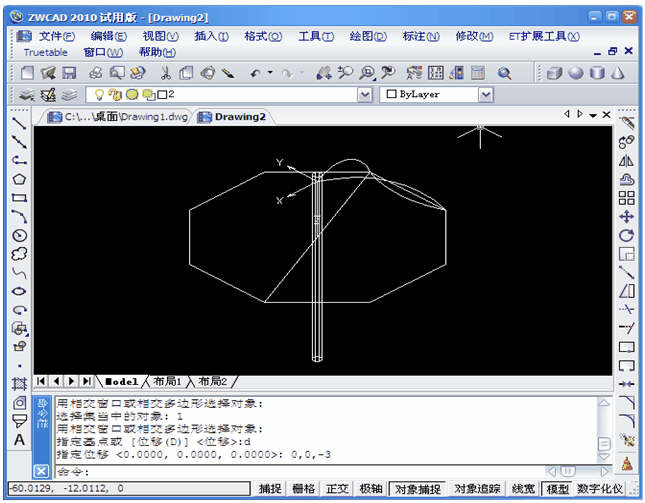

傘面的輪廓基本上有了，接下來，我們來畫傘柄和傘頂。畫傘柄和傘頂需要采用三維實體命令。我們還是先切換到西南等軸側視圖。移動UCS坐標系原點到傘頂端-也即是直線的頂點。然后繪制一個八邊型，邊長1.5。然后選擇實體拉伸命令，將該八邊形向Z軸方向拉伸80（形成傘柄中間部分），然后采用二維拉伸命令，向Z軸反方向拉伸1.5（形成傘頂部分）。

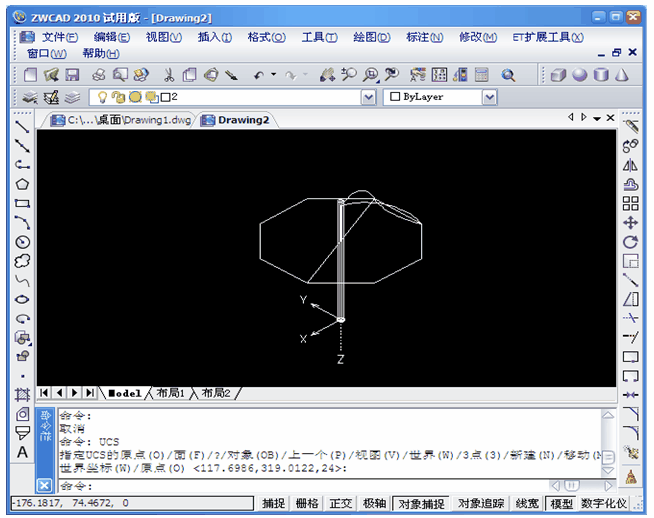

采用UCS命令移動坐標系原點到傘柄底端中心。繪制圓形進行實體拉伸，半徑為2拉伸長度為4，得到傘柄。

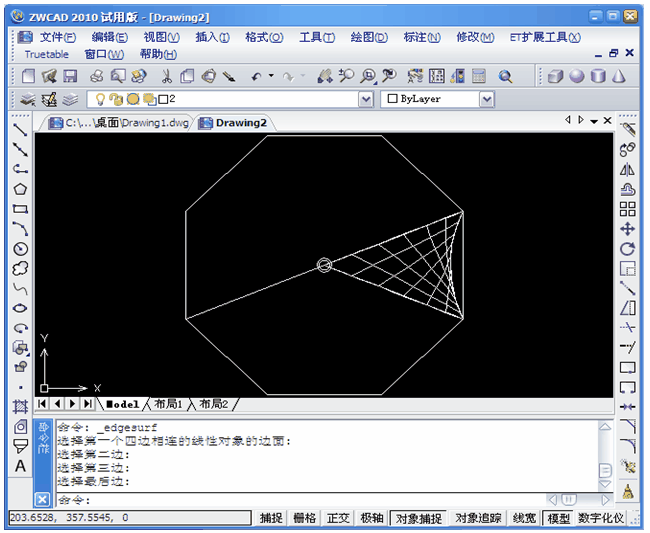

接著，我們回到俯視圖，繪制雨傘外圍部分。我們可以采用邊界曲面的功能來繪制，可是邊界曲面必須通過指定四條封閉的空間曲線作為曲面的邊界線，才能構造出以該四條曲線作為邊界的曲面。我們現在才三條圓弧作為邊界，怎么畫呢？這時，我們要用到一個修改命令----“打斷于點”，先把其中的一條圓弧打斷，然后再調用“邊界曲面”命令，依次選擇圓弧就OK了。

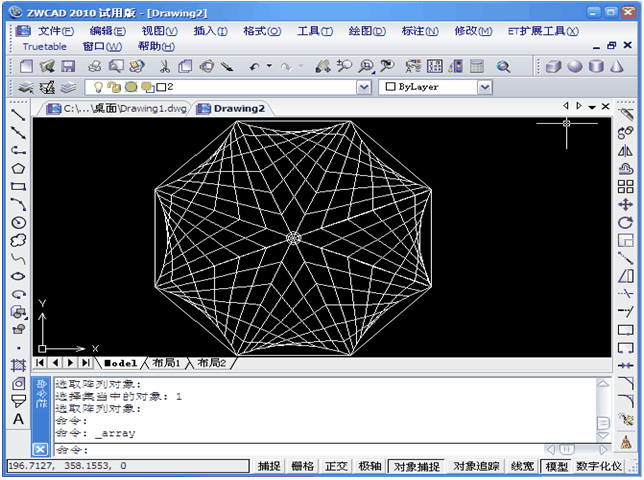

我們采用陣列的方式，繪制如下圖：

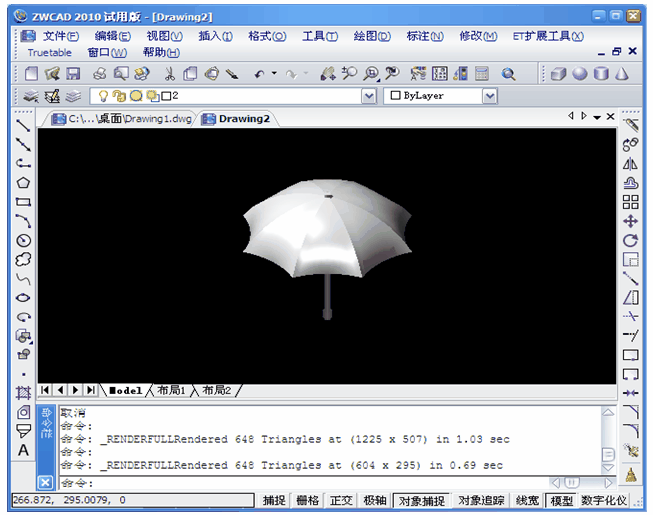

把視圖方式調整為“西南等軸測視圖”，再進行完全渲染，效果如下圖所示：

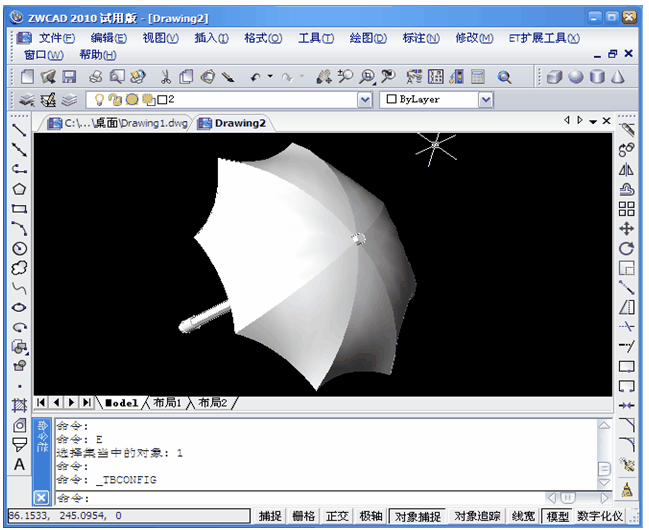

再換一個角度觀察：


至此，一把簡單的雨傘繪制完成。
今年夏天雨水特別多，你也不妨動手試一試吧，用中望CAD繪制出一把實用又好看的雨傘。
