繪制好圖框后，在命令行輸入“Insert”后回車，彈出“插入圖塊”對話框，選擇從“文件”插入并找到上面做好的標題欄文件，確定后就會發現插入基點就是我們定義的標題欄右下角點，拾取圖框的右下角點便可插入。這時命令行會挨個提示屬性名稱，比如“單位名稱：”，只需在命令行輸入自己?jiǎn)挝坏拿Q即可，如“某某精密儀器廠”等，標題欄就會顯示用戶定義的屬性。

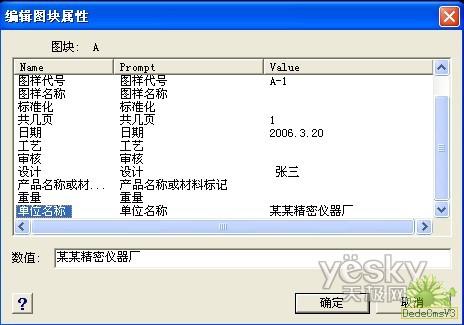

　　如果要對己插入的標題欄屬性進行修改，只要在命令行輸入“ATE”后回車，選擇欲改屬性的標題欄圖塊，彈出“編輯圖塊屬性”對話框(見圖5)。選中高亮顯示要修改的項后，在數值框內填入新的屬性即可。

　　
　　圖5 編輯圖塊屬性對話框

　　上面就是自定義標題欄的繪制、共享，屬性的定義、修改的過程，值得注意的是，如果就是專為某一單位使用的標題欄，則在定義“單位名稱”屬性時可直接定義值為該單位的名稱，并設“屬性標志位”為固定(參見圖2)。這樣在插入標題欄就不會提示用戶在命令行輸入“單位名稱”的值了。
