熟練掌握三維CAD之后，我們可以自己動手繪制很多實用的物品。以中望3D為例，這是一款非常好用的CAD/CAM一體化軟件。今天我就和大家分享一下，如何使用中望3D這款三維CAD軟件來制作鐵絲網。制作鐵絲網主要用到中望3D的掃掠和陣列功能，結合金屬貼圖素材，最終的表現還是不錯的。

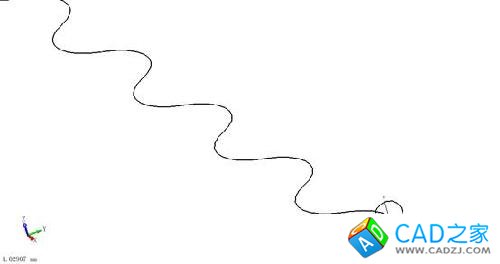

首先制作一根鐵絲網的掃掠路線，在草圖里用圓弧連接的方式做出。然后在掃掠線路的頂端建立端點坐標，在該xy平面上制作鐵絲的圓形截面圖。

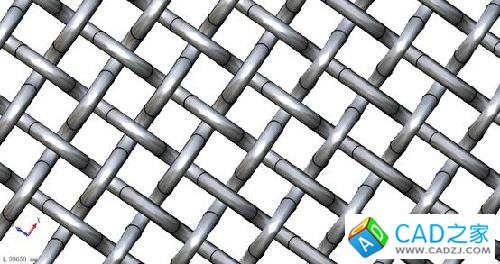

用圓形截面圖按路徑掃掠，得出一根鐵絲的實體圖。調入金屬材質，使其達到較好的視覺效果。

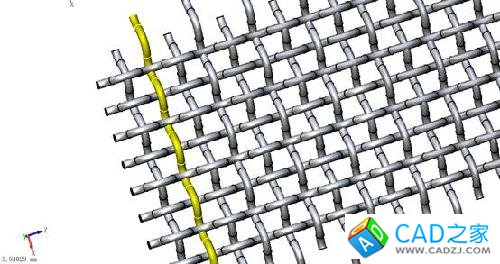

利用陣列把一邊的鐵絲網全部制作出來，陣列的間距要與路徑中圓弧的距離一致，然后旋轉，將鐵絲網的經緯線全部制作出來。接下來用移動和剪切命令做最后的調整。

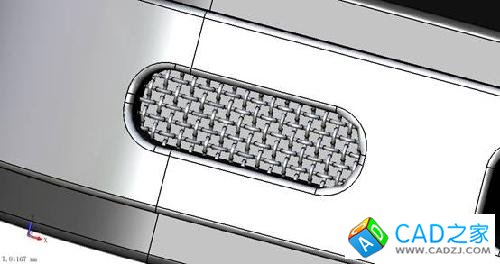

把這個作為一個零件，放到cad裝配圖中，效果還是很好的。
