當你精通三維設計以后，即可以達到所看即所得的境界；（把看到的圖形演變成三維零件）；本例教程為你講解通過觀察零件圖片，來設計三維的技術；

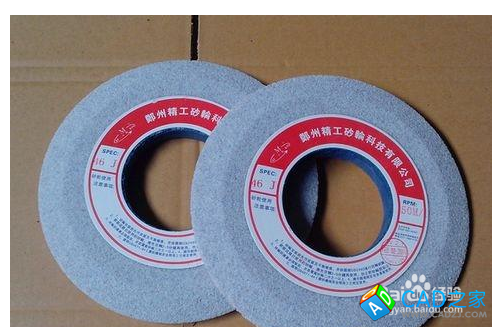

本教程用到指令：拉伸、倒斜角等；圖1為實物，圖2為三維設計；
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54I463-0.jpg)
步驟閱讀![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54Ka5-1.jpg)
-

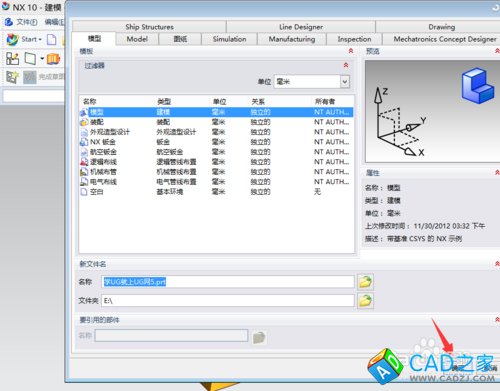

啟動軟件，并創建一個空白圖檔；
-
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54Lb5-2.jpg)
-

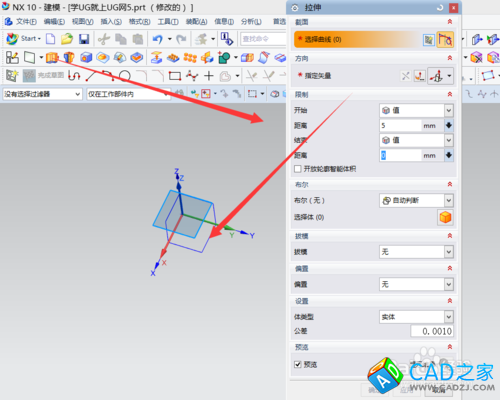

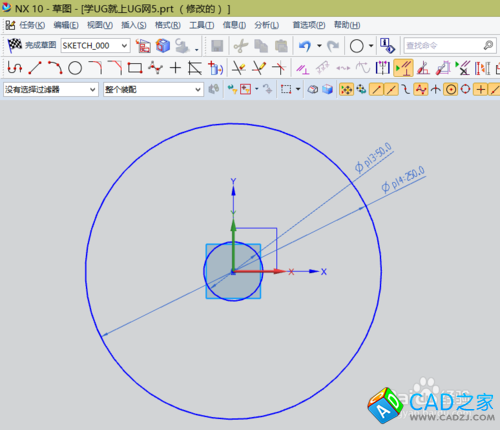

運用拉伸命令，選XY為繪圖平面，并繪制圖2中的兩個圓形；
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54LW1-3.jpg)
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54G5V-4.jpg)
-

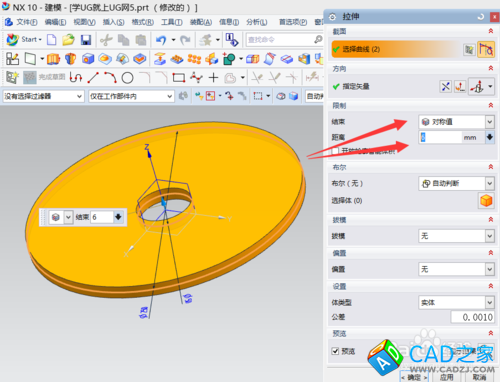

完成草圖后，使用對稱拉伸，給其厚度為6mm;
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54L252-5.jpg)
-

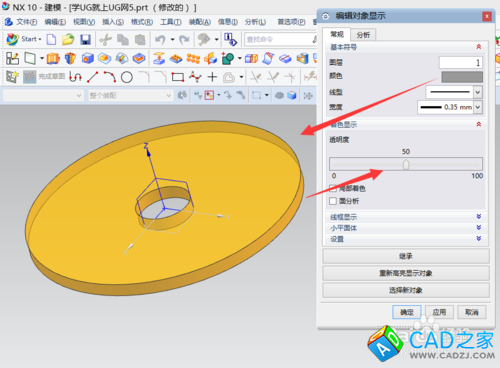

為便于更好的觀察零件，可以使用編輯對象顯示改變零件的顏色；
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54HC3-6.jpg)
-

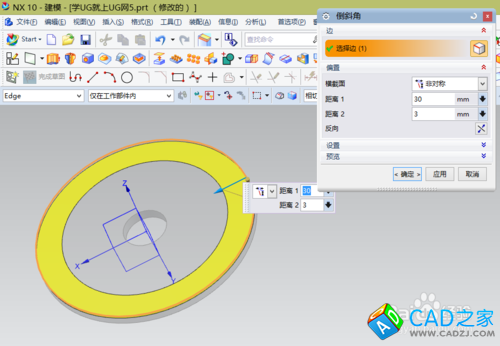

使用倒斜角中的非對稱，為零件倒C角；
![UG10.0教程：[27]繪圖實例－磨砂輪](/uploads/allimg/150304/0G54G2M-7.jpg)
-

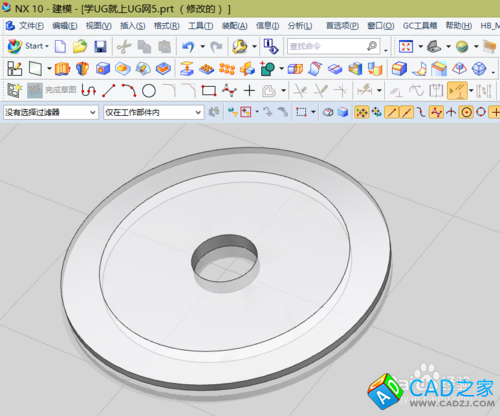

到此磨砂輪三維零件設計完成，為了更好地表達圖形效果，通過對其進行渲染，得到的三維零件更加逼真、漂亮。
