線型尺寸是在建模下直接來更改零件的尺寸，這一功能在UG模具設計非常好用，有其可以方便地來訂模仁的整數尺寸，本節經驗講解線型尺寸的高級用法，歡迎學習。
以上課所用的拔模體零件為例，在其基礎上創建一個方塊體；
-
-

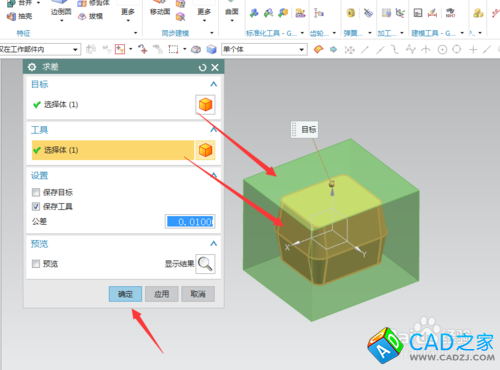

使用布爾運算命令，以方塊體為目標體，以拔模體為工具體，對其執行求差；
-

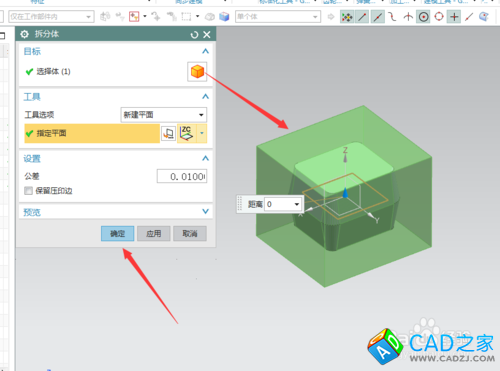

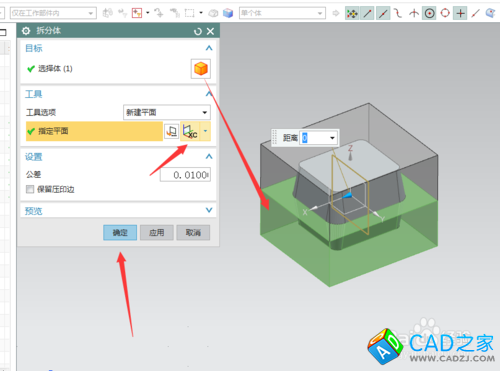

使用拆分體命令，以模具設計中的分型面把其拆分成多個實體；
-

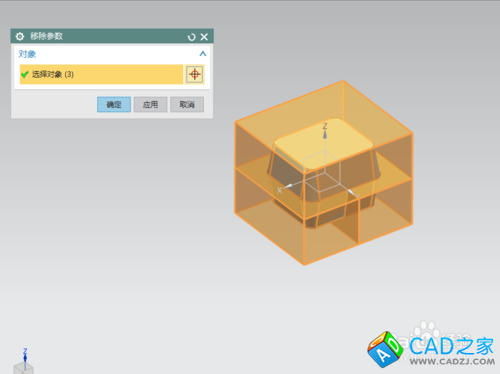

使用移除參數命令，選中所有的實體，然后去除它們之間的設置參數；
-

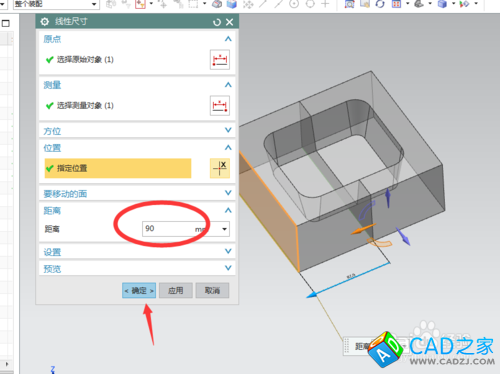

對下圖的零件進行單獨顯示，然后在同步建模下找到線型尺寸命令，按圖中的參數進行設置；
-

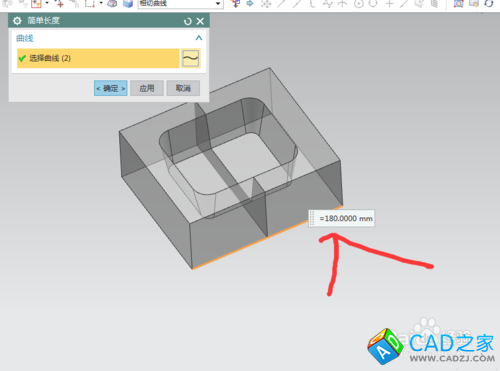

為檢查我們更改的尺寸結果，使用分析下的測量長度命令，可以看到我們的更改后的模芯尺寸為整數了；
-
設計總結：
線性尺寸是模具設計中快速定模料技巧，有時候會出現更改不成功的情況，當遇到這種情況時，就需要改變設計思路了。
