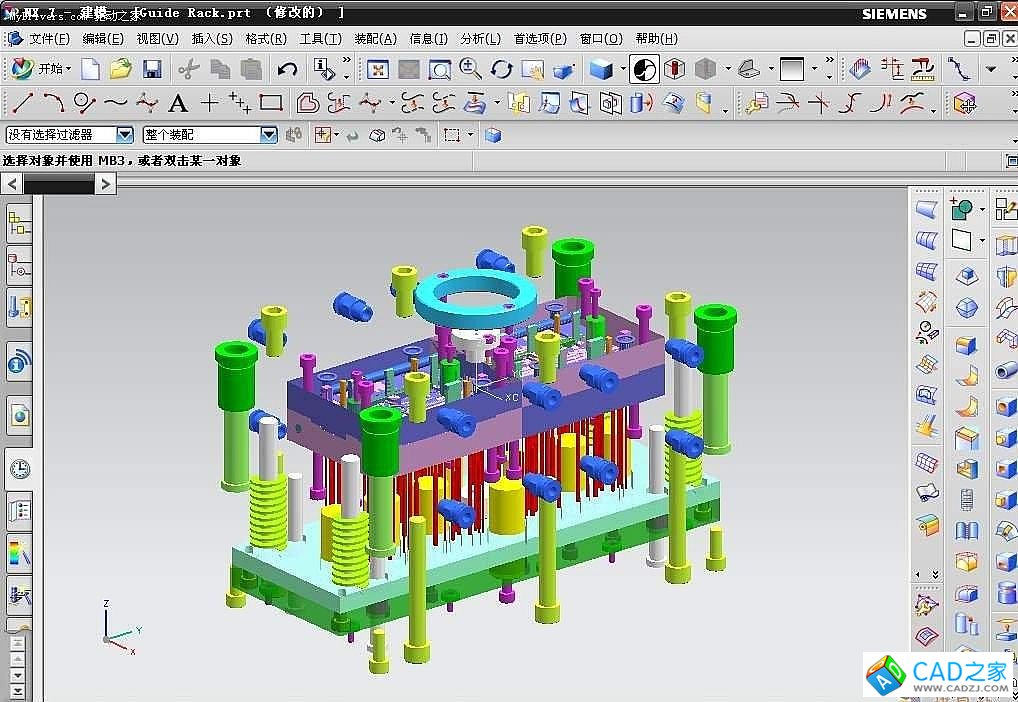

一、建立自己的配置、加快制圖速度

    1 建立自己的模板文件

你可以自己建立一個文件，將所有的設置都改好，然后存盤。以后每次要建立新文件的時候就打開模板文件，另存為你所需要的文件名。這樣，你不必每次修改你的設定。

    2 建立你自己的缺省文件

在許多情況下，上面的方法用不上。比如，你的SBF文件放在某處，或你的pattern文件放在某處。或者你打印機的設置等等。更好的方法是修改缺省配置文件或建立自己的缺省配置文件。

二、層的設置、利用

  有許多人從不利用層，他們將不需要的東西blank掉。另一些人濫用層，他們開了許多層，自己都不知道哪一層放的是什么。其實，做一個規劃，養成好的習慣對你的制圖來說是十分有利的。大多數公司都有制圖標準，規定哪一層里放什么東西。建議是這樣：

    1-29層里放solid

    30-49層放sketch,每一個sketch放一層。

    50-59層放置datum數據平面及數據軸

    60-99層放curve及其它需要的object

    100-149層放其他臨時object

    150-199層備用

    200-249層屬于制圖范圍層

    250-256留作它用

    1、層可以命名、分類

為了便于記憶以及方便他人修改，層可以命名分類。剛開始覺得不方便，用習慣了會發現它的好處，特別是開發大型零部件時。

    2、層可以方便出圖。

有時，出圖時要將某一層的東西關閉掉。比如你要將汽缸的蓋子打開，出一張俯視圖。或者在某些大型裝配時，你只要顯示某一層的內容。

    3、關閉不工作的層，加快顯示速度

出圖時為了加快顯示速度，通常可以將不需要的層關閉。有時還需要將某些視圖關閉，設為inactive 一般來說，越是大型裝配，層越重要。所以要養成好習慣。

三、用curve畫的圖也用裝配

    通常，裝配是用在實體上的。但具體情況下，curve畫的圖有時也需要裝配。比如，我們汽輪機總裝圖使用curve畫的。

為了避免重畫里面的轉子等圖，同時又要保證幾個圖同步修改，可以使用裝配，將里面的轉子輸出。為什么不用其他方法呢？因為其他方法都有缺點。比如，我們有些人用上面提到的層的用法，或用不同的sheet的方法，或用export生成新文件的方法等等。但沒有一個方法是正確的。

四、裝配好之后還要加工，怎么辦

    有時我們有粗加工圖，或者我們有焊后加工，需要在裝配好之后加工。這時怎么辦？UG對此作了處理，一個功能專門為此設置，就是promotion。在做promote之前，你必須將你的缺省文件ug_metric.def(或ug_english.def，看你用哪個)修改一下，將里面的Assemblies_AllowInterPart和Assemblies_AllowPromotions改為yes否則沒法使用promotion。

五、合理建模

    這個問題太大了，很難講清楚。我常看見有些人建模型只花了一星期，修改時花了兩個星期還沒改好，不得不刪除了重做。有時，模型改了，圖卻沒法更新。這都不是UG有什么問題，而是人為造成的。

    為了方便修改以及減少大裝配的容量，建議是：

    1、盡量不用transform 拷貝實體，而用instance

    2、盡量使用sketch

    3、盡量使用boss pad hole slot之類的feature

 六、如何轉換公英制文件

啟動 UG, 打開UG part 文件，進入Modeling.

Toolbox->Expression->export 產生 name.exp 文件.

Start->Program->Unigraphics V1x.0->UG Command Prompt

Cd d:ugs150(eds140)ugii

Ug_convert_part 杋n (-mm) name.prt

Close UG part 文件, 重新打開 UG part 文件。進入Modeling.

Toolbox->Expression->Import with option(Replace Existing)

七、如何不剖軸

1、選擇assemblies->change work part。讓將被處理的零件作為當前工作零件。

2、選擇菜單arrange->attributes->part attributes

3、系統出現對話框，選擇“Assign”如下：

4、輸入零件屬性名稱“section-component”：

5、輸入零件屬性值“NO”：

    這樣設定后，此零件在裝配剖視圖中將不進行剖切處理。如果希望進行剖切 ，只須將零件屬性值由“NO”改為“YES”。
