現在的3D軟件基本都有配置與方程式的功能，兩者在設計時可以綜合應用，能夠減少重復性、機械性的勞動，提高設計的效率。

　　圖1所示的筆盒裝配體總共只有一個零件，在一個零件里面做了3個配置，并把陣列的數目、間距等設計了方程式，其能夠?qū)崿F(xiàn)的效果就是，目前這個筆盒的尺寸是120×120的，當設計變更想改成150×150的時候，只需要改變一個數值，整個模型就可以完成設計，工程圖等都可以自動變化。

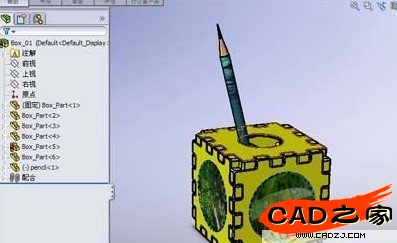

　　圖1 筆盒裝配體

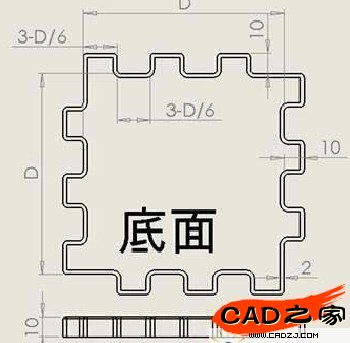

　　圖2 筆盒底面尺寸

　　模型的要求如下：模型一共有3個基本零件構成，頂面(1)、側壁(4)、底面。頂面和側壁的零件比底面多了兩個孔，其他的尺寸都是一樣的。如圖2所示：

　　頂面零件的孔在零件的中心，大小為1/2D

　　側壁零件的孔在零件的中心，大小為D-20

　　其他的尺寸等同于圖2。

　　此模型只設計了一個零件，內含有3個配置，零件內置的方程式如下：

　　通過應用配置和方程式技術，只需要更改D1一個尺寸到130，即可實現模型整體從120×120到150×150的轉換，工程圖也可以自動的更新。

　　如果按照一般的設計方式，需要設計3個零件，如果不配置方程式，每個零件需要修改3個尺寸，也就是說，需要打開3此零件，每個零件需要更改3次尺寸。比上面的方法多了9倍的時間，考慮到模型打開的時間等，實際需要10倍以上的時間。

　　這個例子很簡單，確體現了應用3D軟件，企業應用必須要有設計庫，常規的設計，只需要更改尺寸即可完成設計，而設計庫的模型需要整理和總結，需要應用3D的各種技術，最大程度的降低設計的時間以提高設計效率。
