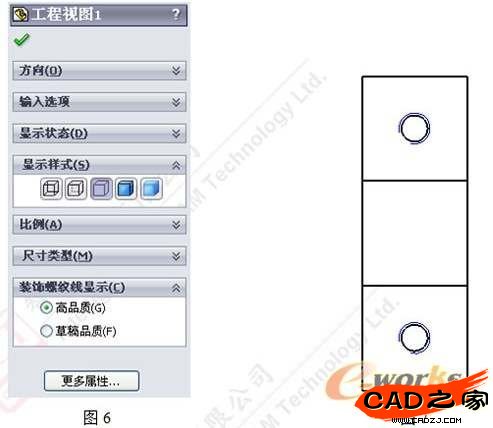

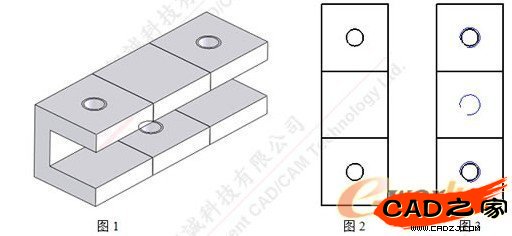

許多SolidWorks用戶在裝配體工程圖中經常會遇到以下兩個問題，如圖（1）所示裝配體中有若干個裝飾螺線，第一個問題，就是在裝配體工程圖中無法顯示零件中的裝飾螺線，如圖（2）所示；第二個問題，即使裝飾螺紋線顯示出來了，一些原本隱藏的（不可見的）裝飾螺紋線也一并顯示，如圖（1）所示。 當解決完第一個問題，裝飾螺紋線已經順利顯示出來了，但是第二個問題也跟著出現了，原本不可見的螺紋線也被顯示出來了，如圖（5）所示。那么該如何去解決這個問題呢？有的人反應說單獨把不可見的螺紋隱藏即可，當然這個方法對于螺紋線數量較少的工程圖來說無非是一個很好的辦法，但是如果螺紋線有幾十個甚至上百個，那么這種方法效率就非常低了。而實際上，SolidWorks系統是可以自動識別螺紋線的可見與不可見的，只是我們需要做一下簡單的調整。具體做法如下，選中該視圖，此時出現該視圖的屬性管理列表，如圖（6）所示，在“裝飾螺紋線顯不”一項選擇“高品質”，單擊確定即可，該選項表示是否讓系統自動計算螺紋線可見或者不可見，那么效果如圖（7）所示，完全符合要求。

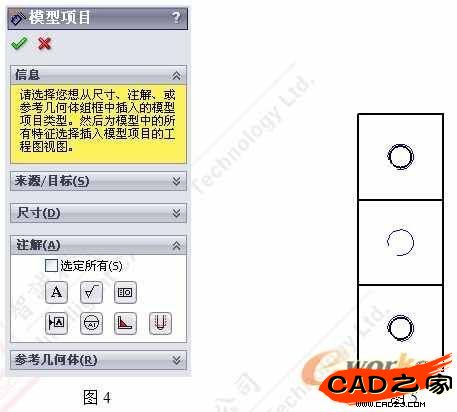

我們先來解決第一個問題，如何在裝配體中顯示裝飾螺線？如果大家有切身體會的話，無論你在零件中怎么調整，在顯示選項中如何設置，都無法調出裝飾螺線。而實際上在裝配體中，裝飾螺紋線是被作為一種注解對象而存在的，如果大家稍微留意一下，當我們在工程圖中使用“模型項目”命令調用“設計尺寸”等對象的時候，就會發現“裝飾螺紋線”是作為一個注解對象而存在于屬性列表中，如圖（4）所示。那么只要將其選中，裝配體中所有裝飾螺紋線將被顯示出來，如圖（5）所示。
投稿或有疑問請聯系：MSN：kangta868@hotmail.com QQ：1090219530
