副標題#e#    鈑金件的展開放樣，傳統的方法有作圖法、計算法以及在計算法基礎上產生的系數法。本文利用SolidWorks軟件對鈑金件進行輔助放樣，具有放樣準確，成形后零件精度高等優點。SolidWorks軟件是第一個基于Windows開發的三維CAD尺寸驅動式機械設計系統，易學、易用且功能強大，近幾年在工程設計領域得到廣泛使用。它的主要功能是零件三維造型設計、裝配設計、圖樣生成。在鈑金件展開放樣領域利用SolidWorks軟件，是其功能的一項拓展，該軟件提供了利用3D草圖命令直接繪制3D草圖的功能，在友好的用戶界面下，象繪制線架圖一樣，在空間直接畫草圖，這一功能是該軟件的一項特色，在主流實體造型領域內是獨一無二的，筆者充分利用這一命令同時借助其他命令，如2D草圖、添加"幾何關系"、"參數幾何體"等，按照零件的實際尺寸，很容易繪制出零件的空間線框圖。在此基礎上利用軟件尺寸驅動功能，對零件的幾何構成線段進行"智能標注"計算，直接準確計算出各線段的長度。為鈑金件的展開放樣提供了準確的數值。相對傳統的作圖法、計算法等，該方法準確、快捷，可節省大量的時間。尤其在對復雜鈑金件展開放樣方面，其優勢更為明顯。本文以較為復雜的方圓連接管、方矩錐管為例，詳細介紹該類鈑金件立體放樣過程。

    1 天圓地方管件的展開放樣

    天圓地方是常用的工程管件，可以用作方管和圓管之間的連接。按照方管和圓管之間相對位置，有正心方圓連接管、雙偏心方圓連接管等，如圖1所示為工程實際中較為復雜的圓斜頂矩形底雙偏心連接管。圓頂和底面有一定的夾角。上頂圓的圓心和矩形中心不同心。如果采用傳統的計算法，就要對該類型的管件查找相對應的公式，計算出立體幾何線段的長度，然后進行平面放樣。天圓地方的形式不一樣，計算公式也不一樣。利用SolidWorks軟件對鈑金件進行輔助放樣方法，可適用各種形式的天圓地方管件。

    以圖1所示圓斜頂矩形底雙偏心連接管為例，說明其立體放樣過程，其他方圓連接管均可按照此方法進行放樣。

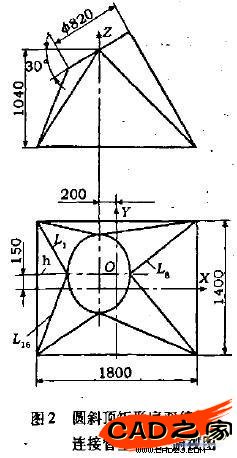

    從圖2中可以看出，圓斜頂中心與矩形中心偏移的坐標為x =200mm, y=150mm，圓頂與矩形底的夾角為30°。圓的直徑為娜20mm,矩形長x寬為1800mm*1400mm。

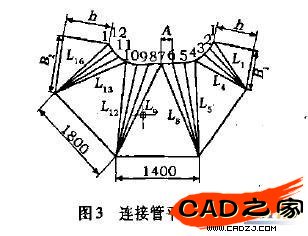

    從圖3中看出只要求出h 尺寸和L1~L16中的12個尺寸，就可以進行平面展開放樣，其中L4和L5,L8和L9,L12和L13, L1和L16四對尺寸中，只要求其中四個即可，如:L4,L8,L12,L1。


    下面以上述尺寸方圓管為例，詳述基于SolidWorks的L1~L16和h尺寸求解過程。
