1.4在"基準面1"上繪制圓斜頂Φ820mm 2D草圖

    1)在"基準面1"上繪制2D草圖Φ820mm

    2)退出"草圖繪制"狀態，選擇"參考幾何體"，選擇"點"，選擇均勻分布，填寫數量12，選擇Φ820mm出現如圖7所示的分布點。


    1.5 從Φ820mm圓上的12個特征點向1800mm*1400。矩形四個角點作3D連接

    1)點擊"草圖繪制"、"3D草圖"、"直線"命令，分別從12個特征點向矩形四個角點作3D連線。

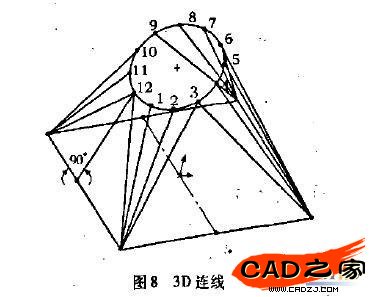

    2)選擇"中心線"命令，從點12向矩形邊1400引垂線如圖8所示。


    1. 6"智能標注"計算各線段的長度

    選擇"智能標注"命令，分別選擇各線段，計算出各線段長度。

    其中，標注L4后，再標注L5，計算機會出現提示"過定義"，說明L5尺寸，是"從動"尺寸，可以不計算。L9，L13，L16。同樣如此。為了說明問題，本文全部計算出來，如圖9所示。
