4.3接口模塊

    Visual Basic是Windows下常用的編程語言，可用它建立良好的用戶界面和完成數據庫數據的查詢、讀取等功能，同時Solidwoks API接日采用面向?qū)ο蟮姆椒ㄏ蛴脩籼峁┝舜罅縊LE(Object Linking and Embedding)對象鏈接與嵌入技術用于二次開發,VB程序可借助于對PartDoc,AssembyDoc,DrawingDoc, Sketch,Dimension等對象屬性的設置和調用來完成對零件的建模、修改和壓縮等控制，獲取零件的裝配，零件工程圖巾的各項信息，各種幾何和拓?fù)湫畔ⅲ约巴瓿蓪μ卣鞒叽绲脑O(shè)置和提取。

    4.4定制菜單

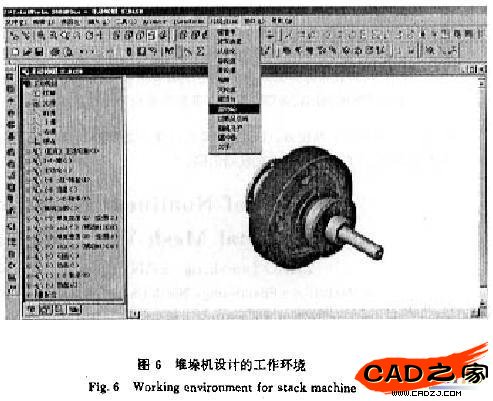

    應用程序開發、測試完畢后，將其編譯成可執行文件，利用API提供的增加單項功能函數，如:frame. addmenu, frame addmenuitem，sldworks. addrnenu，sldworks.  addmenuitem等，在Solidworks的裝配界面中添加一個菜單項，命名為堆垛機CAD，如圖6所示。


    4.5校核模塊

    該模塊的功能是對單一的模塊進行校核來實現結構參數的再確定，并將結果反饋給計算模塊.對單一模塊校核，以工作對象和工作環境為基本參數構建結構，簡化模型，通過COSMOS校核認可后，再確定單一模塊的總體尺寸和截面尺寸。

    4. 6工程圖模塊

    2D工程圖紙直接用來指導生產，它是堆垛機參數化設計的最終體現.在本文中，模型與工程圖雙向驅動，模型改變后，在圖紙管理器中設定相應的圖幅及圖紙比例，可以自動生成相應的工程圖，各種剖視、尺寸、公差標注、注釋輸入符合國標由于在零部件模型中已建立相應的屬性，包括:零件名稱、圖號、材料、數目重量、備注要求等，并且在Excex文件中建立了BOM表模板，因此可在裝配圖中自動生成材料明細表。

    5結束語

    利用模塊化、參數化的設計方法建立了堆垛機相應模塊的3D模型，為堆垛機的設計提供了基于Solidworks平臺下的計算機輔助設計工具，設計人員可以借助于設計系統的實時幫助，按照設計步驟完成對堆垛機的設計工作.經使用設計效率提高了30%.參數化設計是在拓?fù)浣Y(jié)構關系不變的條件下實現的，對于產品的多樣性變化向題，可以遵從以上方法再通過進一步的設計工作加以解決此設計方法對標準化、系列化的產品或接近于標準化、系列化的產品有著廣泛的應用價值.
