在設計零件是通常需要標注圓弧的角度和弧長。如果不借助輔助線，圖1中的圓弧的角度和弧長如何標注呢？
圖1

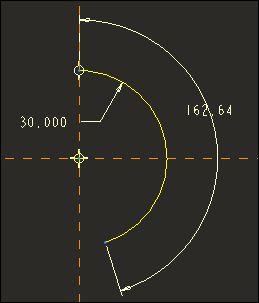

標注角度：點選尺寸標注按鈕->點選圓弧一端點->點選圓弧另一端點->點選圓弧->點擊鼠標中鍵放置尺寸，如圖2。
圖2

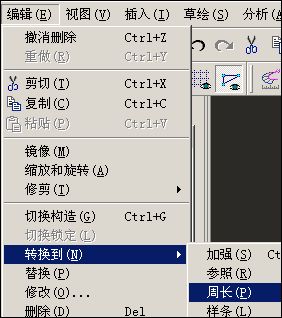

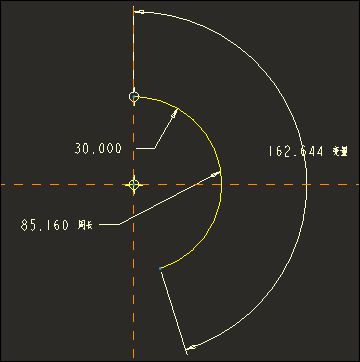

標注弧長：選中圓弧->菜單“編輯”->“轉到到”->“周長”->點選角度尺寸，這樣角度尺寸就變成為被驅動變量，您就可以雙擊周長直接更改圓弧的弧長了，如圖3、圖4。
圖3
