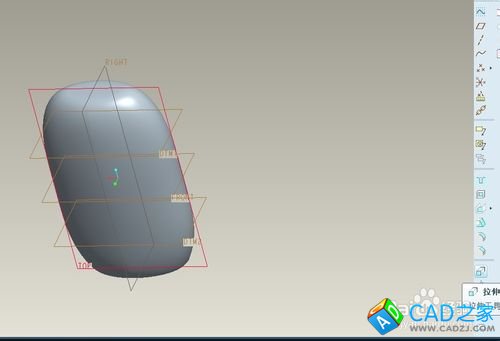

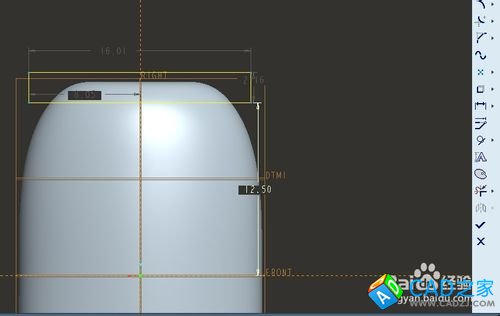

使用“拉伸”工具切除一小部分來構造logo部分。

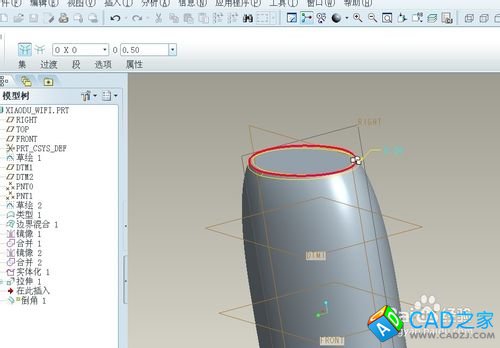

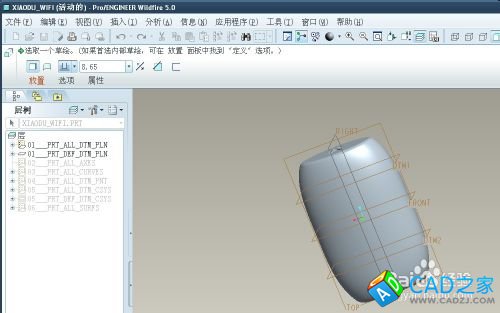

切割后的模型進行倒角。倒角的需要按住鍵盤的ctrl的鍵依次選擇。

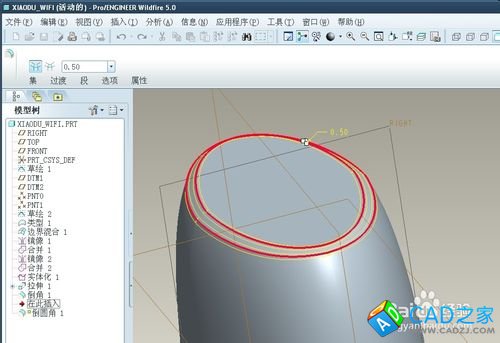

倒角完成后再進行倒圓角。

圓角完成后，需要把百度的logo制造一個切除的效果。

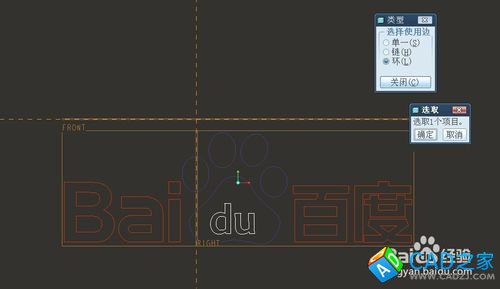

這里首先要把logo的proe文件里保存下一個草繪。

保存完成后了，再在我們的小度wifi的模型中導入這個草繪。移動到中心位置，刪除不要的。

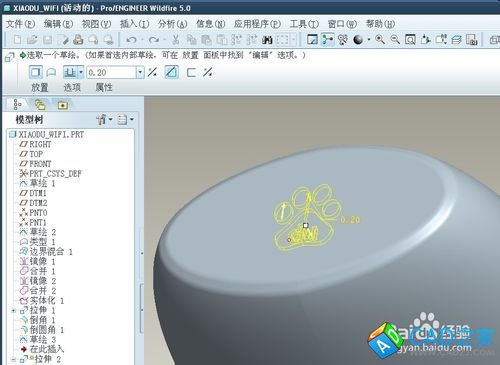

使用"拉伸"命令（去除材料），切除一個logo效果。

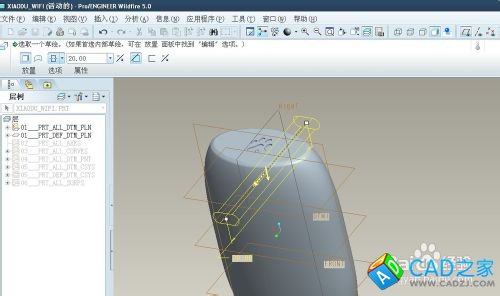

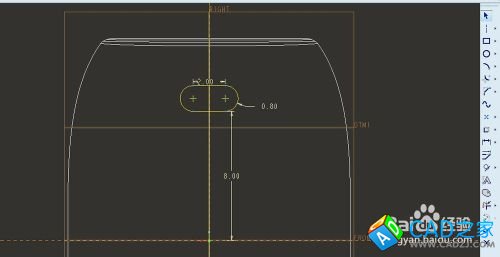

使用"拉伸"切除一個鑰匙孔出來。

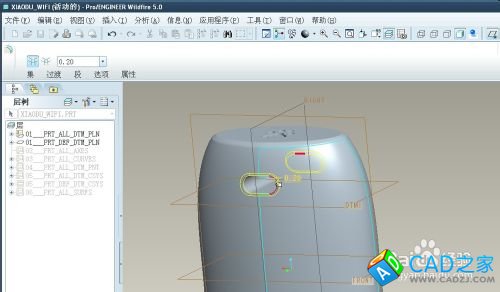

在鑰匙孔的周圍倒個0.2的小r角。

這樣我們現在整體的造型就算完成了，當然整個曲面質量還需要再提高。下一步我們將進行整體的分件處理。
