在PROE中，如何對一條曲線進行等分？不得讓我們想起使用點作等分的標記。下面我就分享下曲線等分的兩種方法。

一、采用曲線陣列方式進行等分。

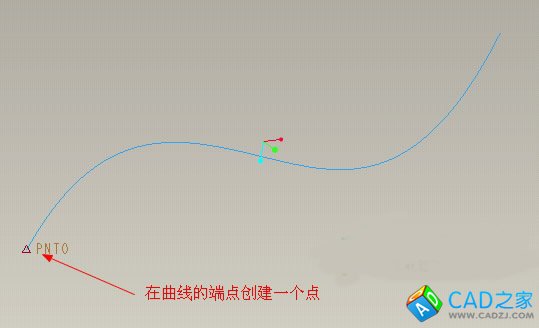

1、在曲線的端點創建一個點，如圖

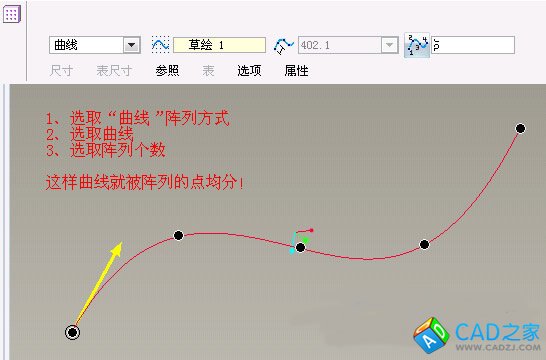

2、單擊“陣列”命令，選擇“曲線”陣列方式，按下圖操作



這樣，此條曲線被點等分。

二、尺寸陣列+關系式的方法進行等分。

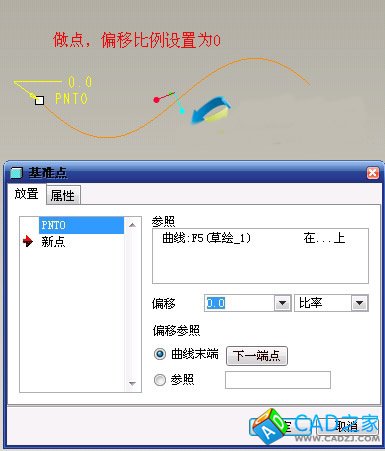

1、創建點，偏移比例設置為0，如圖



2、單擊“陣列”命令，選取“尺寸”陣列模式，陣列個數為5，按下圖操作

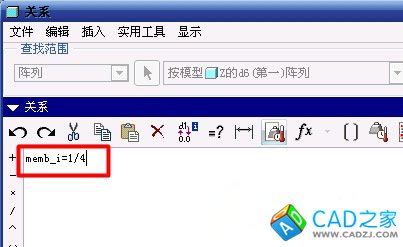

3、編輯關系式：memb_i=1/4,表示曲線分四等分，如圖



4、確定，勾選出去，曲線就被分成四個等分。
